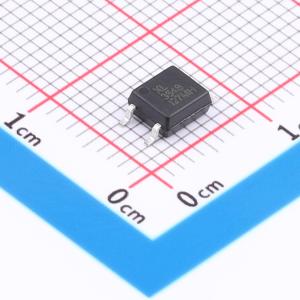

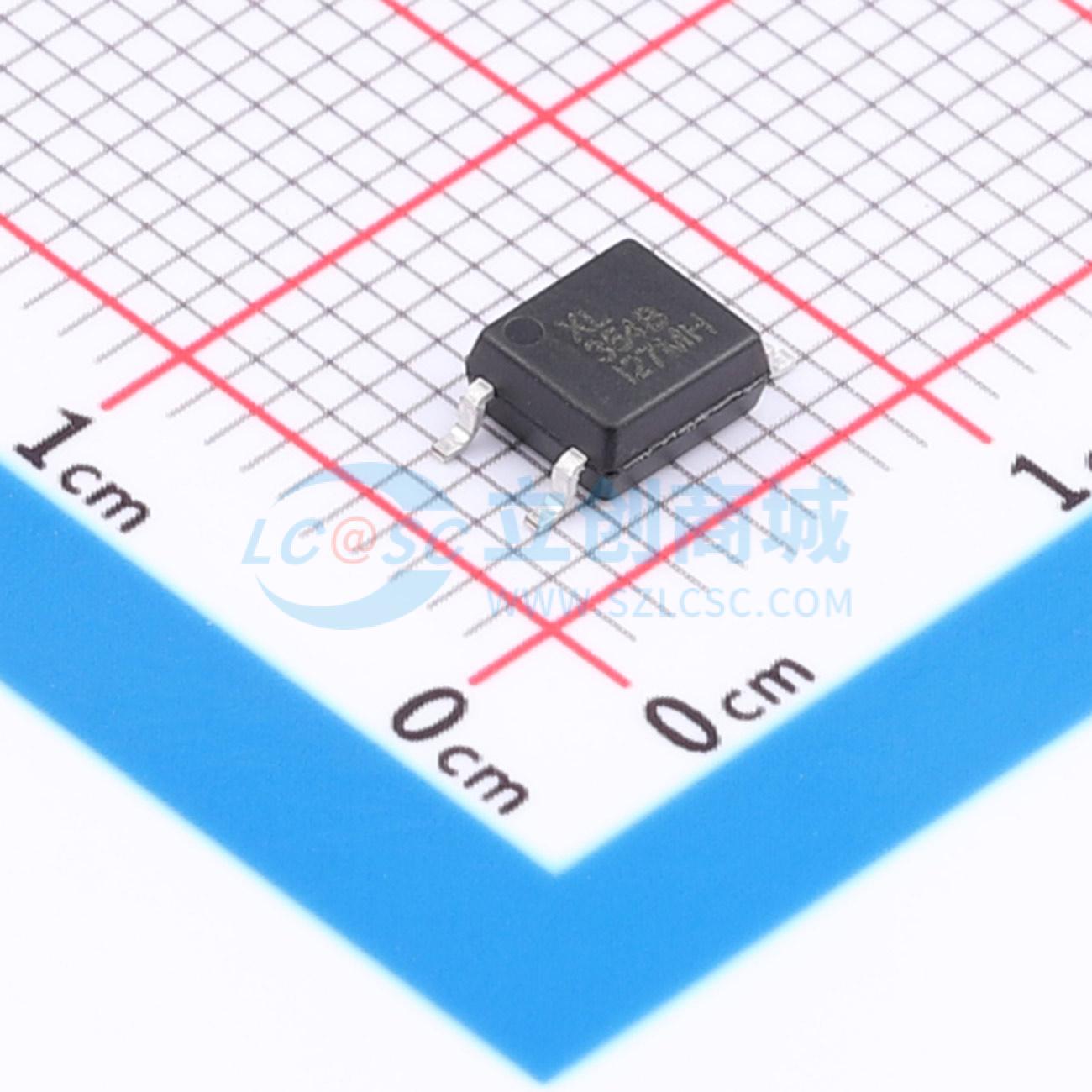

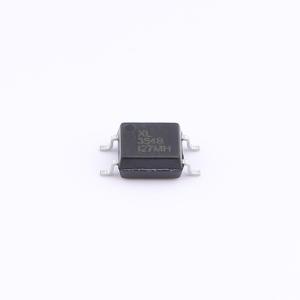

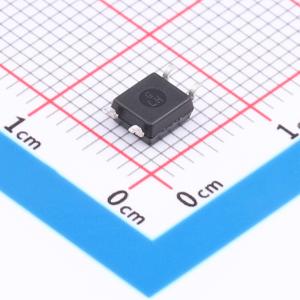

XL354(B)-G
工业级 晶体管光耦 符合欧盟RoHS指令；ROHS、HF（无卤）安全认证：CQC、VDE、UL 应用于工业自动化与电力控制系统，主要做整流及电路保护的作用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工业级 晶体管光耦 符合欧盟RoHS指令；ROHS、HF（无卤）安全认证：CQC、VDE、UL 应用于工业自动化与电力控制系统，主要做整流及电路保护的作用
- 品牌名称
- XINGLIGHT(成兴光)
- 商品型号
- XL354(B)-G
- 商品编号
- C53284237
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.217633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品特性
- 电流传输比（CTR：在 IF = ±1mA、VCE = 5V 条件下为 20 ~ 300%）
- 输入与输出之间高隔离电压（Viso = 3750Vrms）
- 集电极-发射极击穿电压 BVCEO ≥ 80V
- 工作温度：-55°C ~ 100°C
- 环保产品，符合 CQC、UL 和 VDE 要求
应用领域
- 工业自动化设备
- 测量仪器信号隔离
- 智能电表和开关电源的设计与应用
- 光伏逆变器
- 家用电器主控电路
