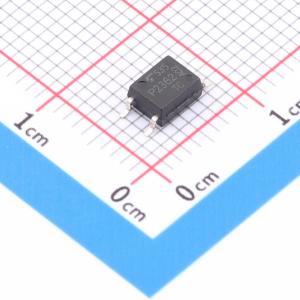

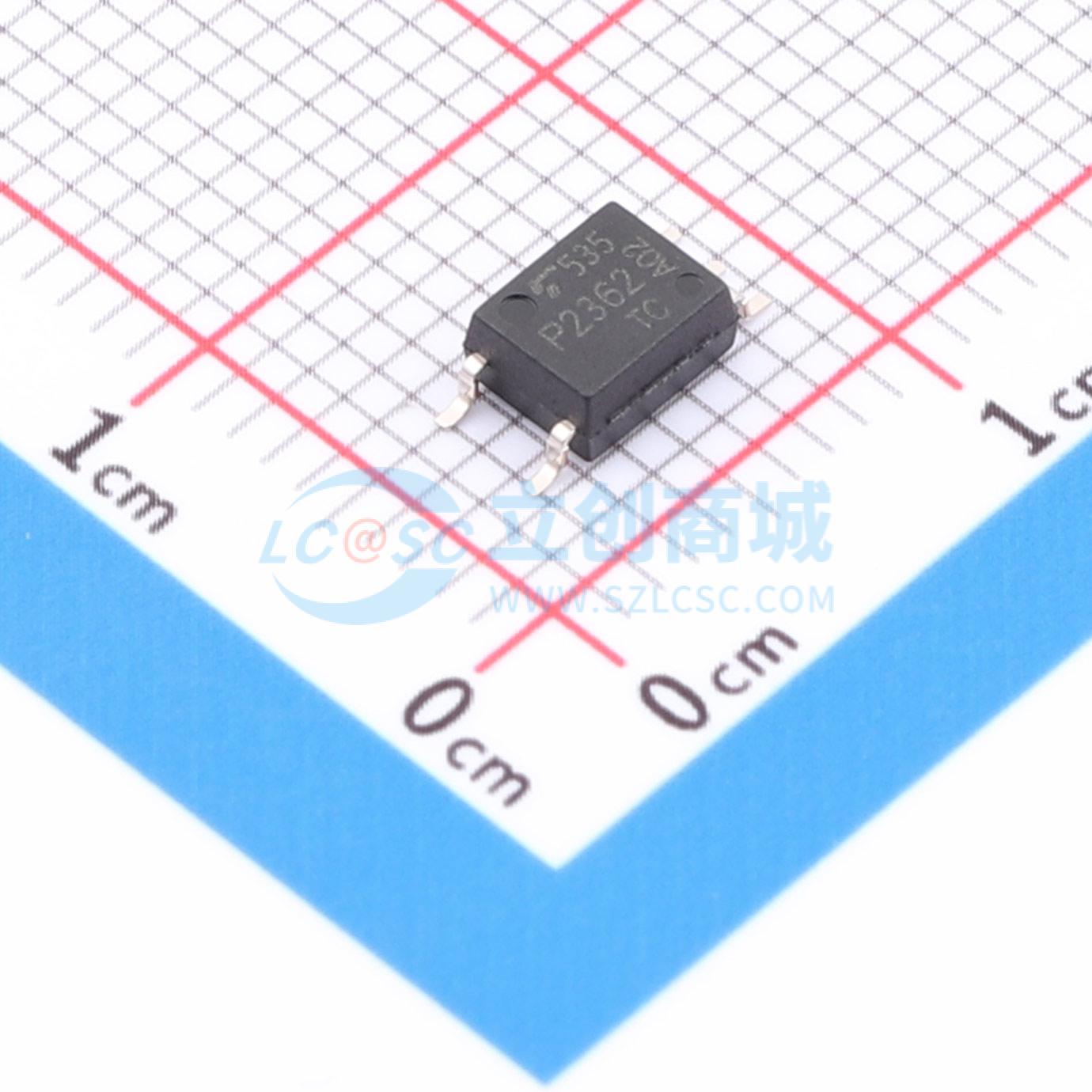

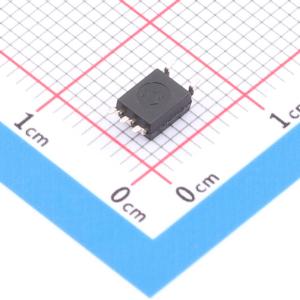

温馨提醒：图片仅供参考，商品以实物为准
TLP2362(TPLE(T
红外LED与光电IC耦合的高速光耦合器，内置法拉第屏蔽，采用SO6封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2362(TPLE(T
- 商品编号
- C53244819
- 商品封装
- SO-6
- 包装方式
- 编带
- 商品毛重
- 0.236克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 25kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 100ns | |
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 25mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 14mA |
商品概述
东芝TLP2362由一个高输出红外LED与集成的高增益、高速光电探测器耦合而成。TLP2362保证在高达125℃的温度下以及2.7V至5.5V的电源电压下工作。它采用SO6封装。TLP2362具有内部法拉第屏蔽，可提供±20kV/µs的保证共模瞬态抗扰度。
商品特性
- 反相器逻辑类型（集电极开路输出）
- 封装：SO6
- 工作温度：-40℃至125℃
- 电源电压：2.7V至5.5V
- 数据传输速率：10MBd（典型值）（NRZ）
- 阈值输入电流：5.0mA（最大值）
- 电源电流：4mA（最大值）
- 共模瞬态抗扰度：±20kV/µs（最小值）
- 隔离电压：3750Vrms（最小值）
- 安全标准：UL认证：UL 1577，文件编号E67349；cUL认证：CSA组件验收服务编号5A，文件编号E67349；VDE认证：EN IEC 60747 - 5 - 5，EN IEC 62368 - 1；CQC认证：GB4943.1日本和泰国工厂
应用领域
- 工厂自动化（FA）
- 可编程逻辑控制器（PLCs）
- 测量仪器
