温馨提醒：图片仅供参考，商品以实物为准

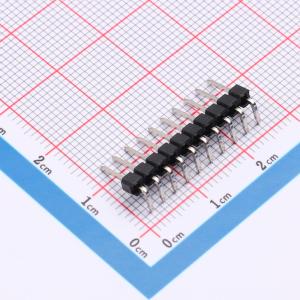

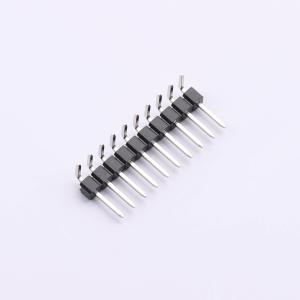

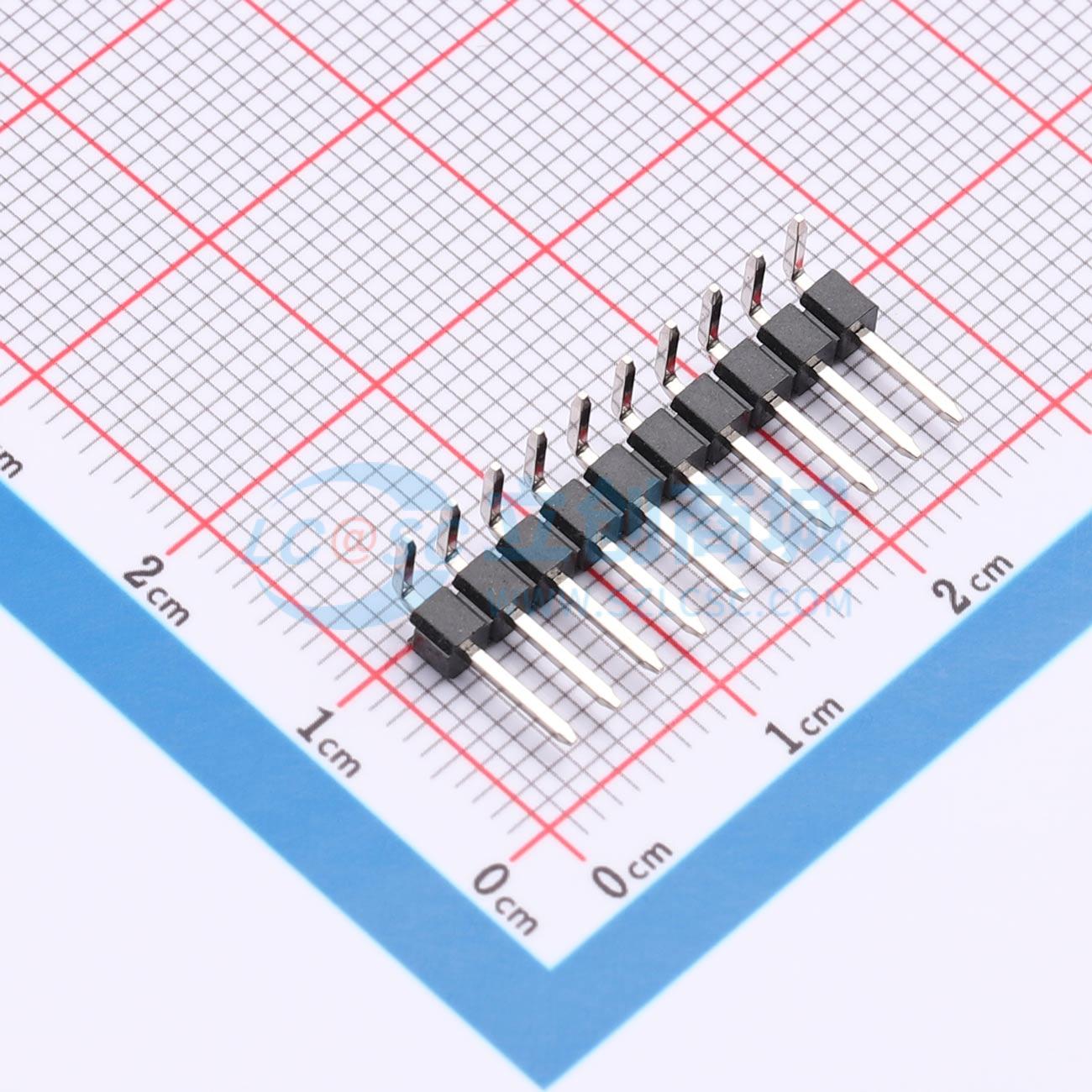

XY-PZ2.54R-01-10P
1x10P 间距:2.54mm 方针 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1x10P 间距:2.54mm 方针 弯插
- 品牌名称
- XYECONN(辛译)
- 商品型号
- XY-PZ2.54R-01-10P
- 商品编号
- C53244555
- 商品封装
- 弯插,P=2.54mm
- 包装方式
- 袋装
- 商品毛重
- 0.658克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 排针 | |
| 插针结构 | 1x10P | |
| 间距 | 2.54mm | |
| 圆针/方针 | 方针 | |
| 安装方式 | 立贴 | |
| 排数 | 单排 |
| 属性 | 参数值 | |
|---|---|---|
| 总PIN位数 | 10P | |
| 额定电流 | 3A | |
| 配合针长度 | 6mm | |
| 塑高 | 2.5mm | |
| 触头材质 | 黄铜 | |
| 工作温度 | -40℃~+105℃ |
商品特性
- 额定电流：3安培
- 绝缘电阻：最小1000兆欧
- 接触电阻：最大20毫欧
- 耐受电压：交流1000伏
- 工作温度：-40°C ~ +105°C
- 接触材料：黄铜
- 标准：PA6T
- 绝缘体材料：聚酯（UL 94V - 0）
- 接触镀层：闪镀金
- 最大加工温度：240°C，持续30 ~ 60秒（260°C，持续5秒）
- 推荐PCB布局PCB公差：±0.05（顶视图）
