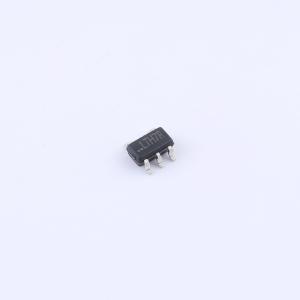

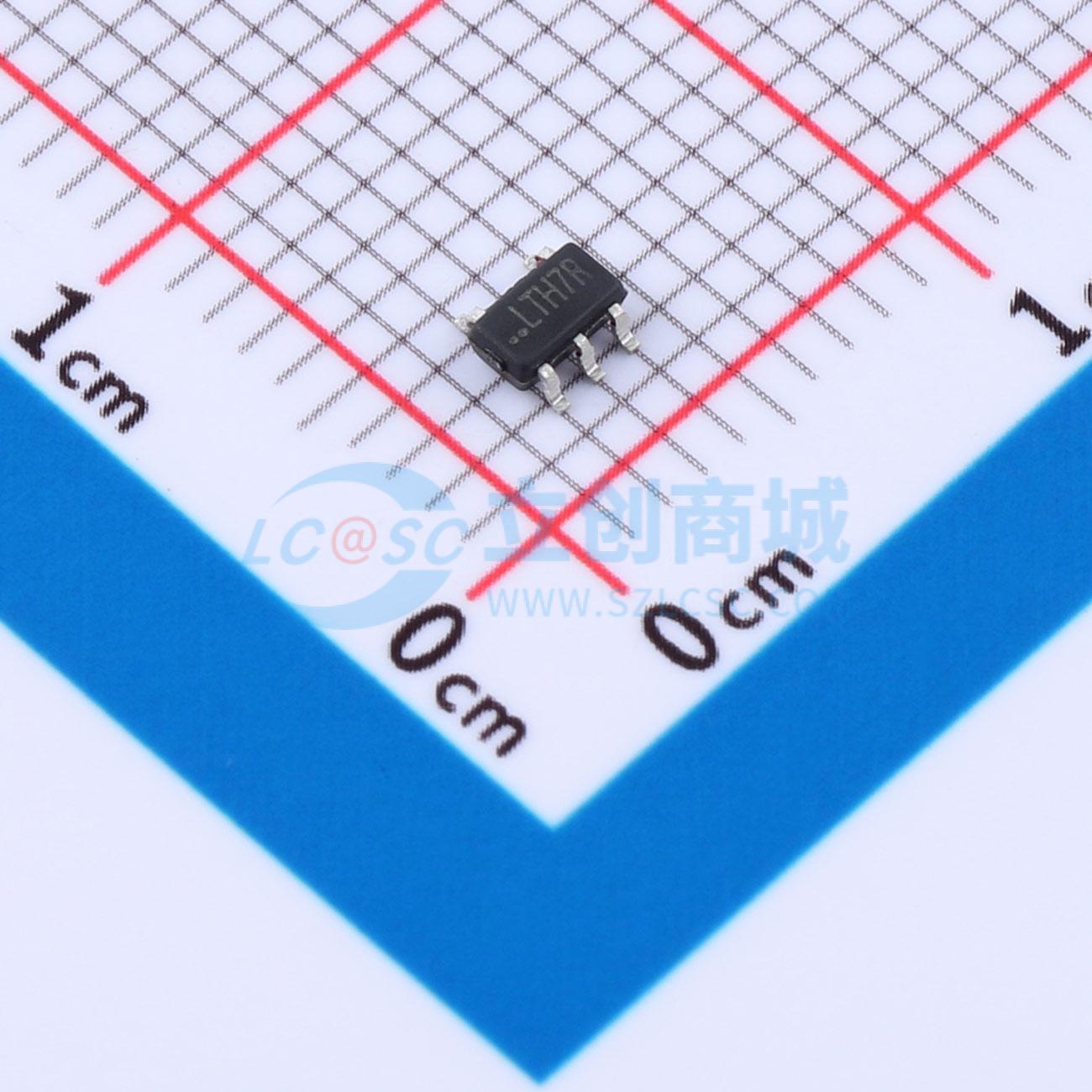

QN4054
集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- QNHCHIP(乾能惠)
- 商品型号
- QN4054
- 商品编号
- C53243665
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 55uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
QN4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电芯片。其SOT23-5封装与较少的外部元件数目使其成为便携式应用的理想选择。该芯片适合USB电源和适配器电源工作。内部采用PMOSFET架构并集成防倒灌电路，因此无需外部检测电阻和隔离二极管。热反馈功能可调节充电电流，便于在大功率操作或高温环境下限制芯片热量。充电电压固定为4.2V，充电电流可通过外部电阻设置。当充电电流在达到最终浮充电压后降至设定值的十分之一时，芯片将自动终止充电循环。当输入电源移除时，芯片自动进入低功耗模式，将电池漏电流降至2 μA以下。也可将芯片置于停机模式，从而将供电电流降至55 μA。
商品特性
- 可编程充电电流，最高500 mA
- 无需MOSFET、检测电阻或隔离二极管
- 用于单节锂离子电池、采用SOT23-5封装的完整线性充电器
- 恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
- 直接从USB端口给单节锂离子电池充电
- 精度达到±1%的4.2 V预设充电电压
- 用于电池电量检测的充电电流监控器输出
- 自动再充电
- 充电状态输出引脚
- C/10充电终止
- 待机模式下的供电电流为55 μA
- 2.9V涓流充电器件版本
- 软启动限制了浪涌电流
- 采用SOT23-5封装
应用领域
- 充电座
- 蓝牙应用
- MP3播放器
