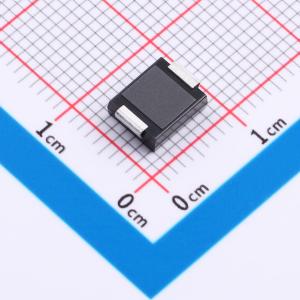

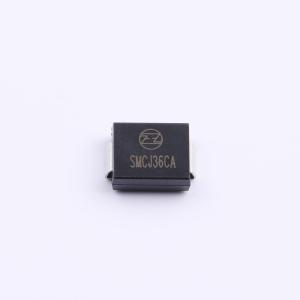

温馨提醒：图片仅供参考，商品以实物为准
SMCJ36CA
保护二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 反向截止电压(Vr)：36V 钳位电压：58.1V 击穿电压：40V 峰值脉冲电流：25.9A 反向电流(Ir)：5uA 工作温度：-55℃~+150℃@(Tj)
- 品牌名称
- baocheng(宝乘)
- 商品型号
- SMCJ36CA
- 商品编号
- C53243409
- 商品封装
- SMC
- 包装方式
- 编带
- 商品毛重
- 0.401633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 36V | |
| 钳位电压 | 58.1V | |
| 峰值脉冲电流(Ipp) | 25.9A | |
| 峰值脉冲功率(Ppp) | 1.5kW@10/1000us | |
| 击穿电压(VBR) | 44.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- SMC(DO-214AB)封装
- 适用于优化电路板空间的表面贴装应用
- 低剖面封装
- 内置应力消除结构
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 重复率（占空比）：0.05%
- 快速响应时间：从0伏至最小击穿电压通常小于1.0ps
- 典型反向漏电流在10V以上小于1μA
- 高温焊接：端子可承受250°C/10秒
- 塑料封装符合美国保险商实验室94V-0阻燃等级
