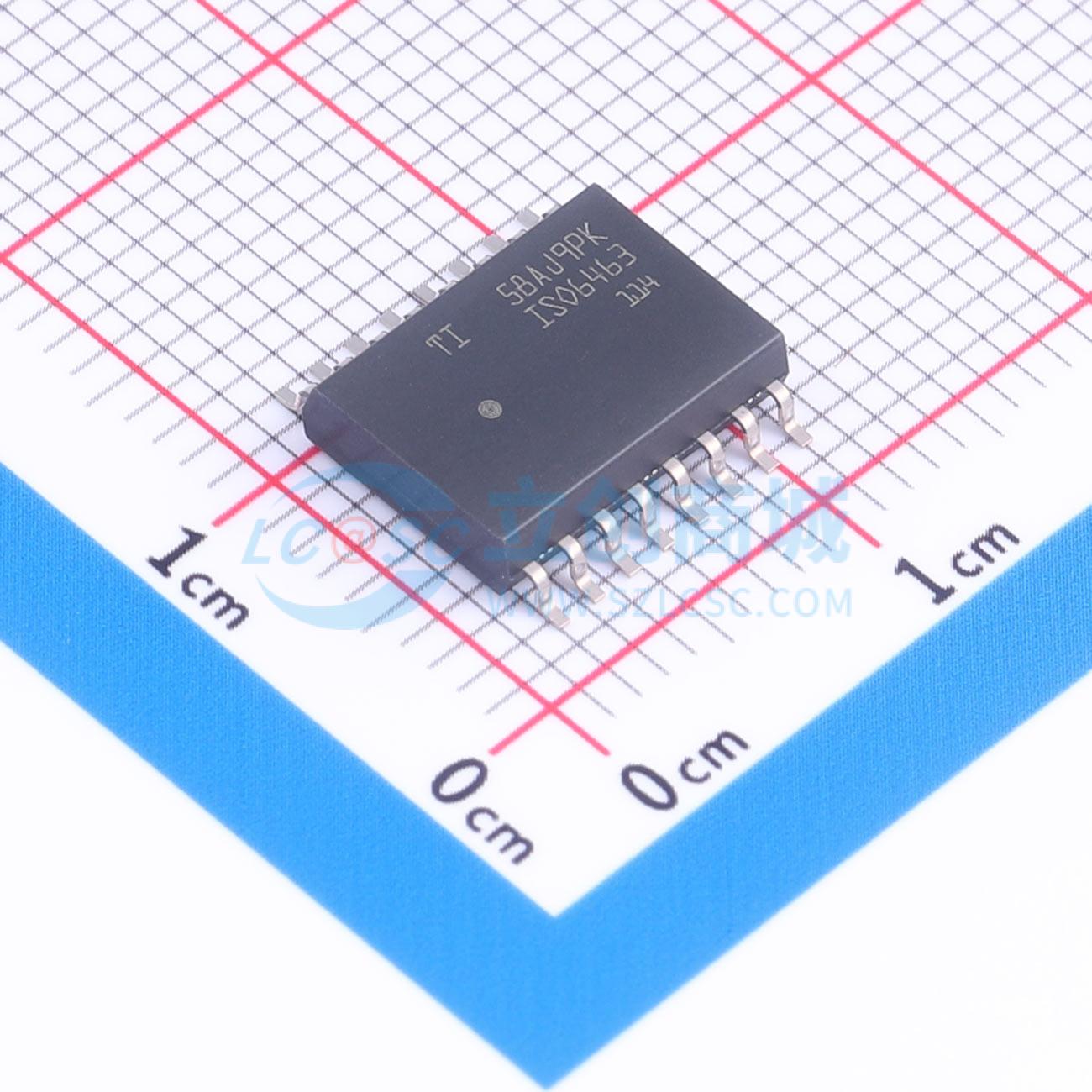

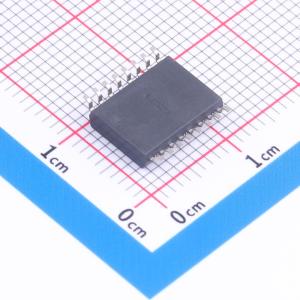

ISO6463DWR

通用增强型六通道数字隔离器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ISO6463DWR
商品编号: C53222169
商品封装: SOIC-16
包装方式: 编带
商品毛重: 2.18克(g)

商品参数

商品概述

ISO646x器件是通用数字隔离器，设计用于需要满足UL 1577标准最高5000V_RMS隔离等级的应用中。该器件也获得VDE、TUV、CSA和CQC认证。ISO646x器件在隔离CMOS或LVCMOS数字I/O的同时可提供高EMC性能。ISO646x使用SiO2作为隔离屏障。每个隔离通道都有一个逻辑输入和输出缓冲器，由绝缘屏障隔开。ISO6460和ISO6460F器件所有通道均为正向方向。ISO6461和ISO6461F器件有一个反向通道。ISO6462和ISO6462F器件有两个反向通道。ISO6463和ISO6463F器件有三个反向通道。发生输入电源或信号丢失时，不带后缀F的器件默认输出为高电平，带后缀F的器件默认输出为低电平。

商品特性

符合功能安全设计（规划中）
可提供文档辅助IEC 61508系统设计
最高支持150Mbps数据速率
采用坚固的SiO2隔离屏障
在最高1061V_RMS工作电压和1500V_DC工作电压下具备高使用寿命
隔离等级最高可达5000V_RMS
浪涌能力最高可达10.4kV
共模瞬变抗扰度最低可达±200kV/μs
宽环境工作温度范围:-40℃至125℃
电源电压范围为2.25V至5.5V
输入具备过压耐受能力
提供默认输出高（ISO646x）和默认输出低（ISO646xF）选项
低传播延迟:5V供电下最大10ns，3.3V供电下最大12ns
支持SPI最高速率:5V供电下25MHz，3.3V供电下20.8MHz
低脉宽失真:5V供电下最大1.8ns，3.3V供电下最大2.2ns
具备稳健的电磁兼容性（EMC）
系统级ESD、EFT和浪涌抗扰能力
低发射
采用宽体SOIC (DW-16)封装
安全相关认证（规划中）包含DIN EN IEC 60747-17 (VDE 0884-17)、UL 1577元件认证项目、IEC 62368-1、IEC 61010-1、IEC 60601-1和GB 4943.1认证

应用领域

电源
电网
电表
电机驱动
工厂自动化
楼宇自动化
照明
家用电器

	属性	参数值
	商品目录	数字隔离器
	正向通道数	3
	反向通道数	3
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	5000

	属性	参数值
	CMTI(kV/us)	200kV/us
	传播延迟(tpd)	6.2ns
	工作电压(VCCA)	2.25V~5.5V
	工作电压(VCCB)	2.25V~5.5V
	工作温度	-40℃~+125℃
	通道数	6
