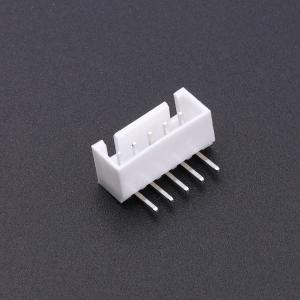

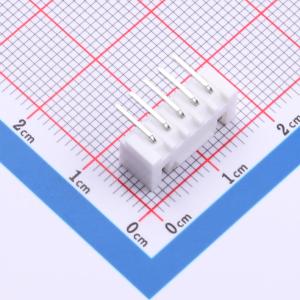

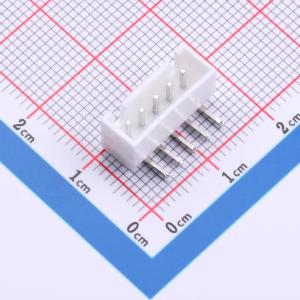

JXT-HA2.54-5PWZ
1x5P 间距:2.5mm 弯插 系列:XHB
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HA2.54mm 弯插 带扣 1x5P
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- JXT-HA2.54-5PWZ
- 商品编号
- C53207620
- 商品封装
- 弯插,P=2.5mm
- 包装方式
- 袋装
- 商品毛重
- 0.5161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线对板针座 | |
| 插针结构 | 1x5P | |
| 间距 | 2.5mm | |
| 安装方式 | 弯插 | |
| 参考系列 | XHB | |
| 总PIN数 | 5P | |
| 排数 | 1 | |
| 每排PIN数 | 5 | |
| 额定电流 | 2A | |
| 触头材质 | 黄铜 |
| 属性 | 参数值 | |
|---|---|---|
| 触头镀层 | 锡 | |
| 工作温度 | -25℃~+85℃ | |
| 额定电压 | 250V | |
| 塑料材质 | PA66 | |
| 阻燃等级 | UL94V-0 | |
| 颜色 | 白色 | |
| Z轴-板上高度 | 6.35mm | |
| X轴-板上底边长度(间距线) | 15mm | |
| Y轴-板上底边宽度 | 7.42mm |
商品概述
- 塑件材料为PA66（UL - 94V - O）
- 接触件采用黄铜镀锡
- 接触电阻小于等于10mΩ
- 绝缘电阻大于等于100MΩ
- 额定电压为250V（交流/直流）
- 额定电流为2.0A（交流/直流）
- 耐压能承受1000V交流电压1分钟
- 工作温度范围为 - 25°C ~ + 85°C
- 可焊性试验要求浸锡面积大于等于95%，温度235°C，时间2.5 ± 0.5秒
- 铅和镉等六大有害物质含量需符合环保要求
