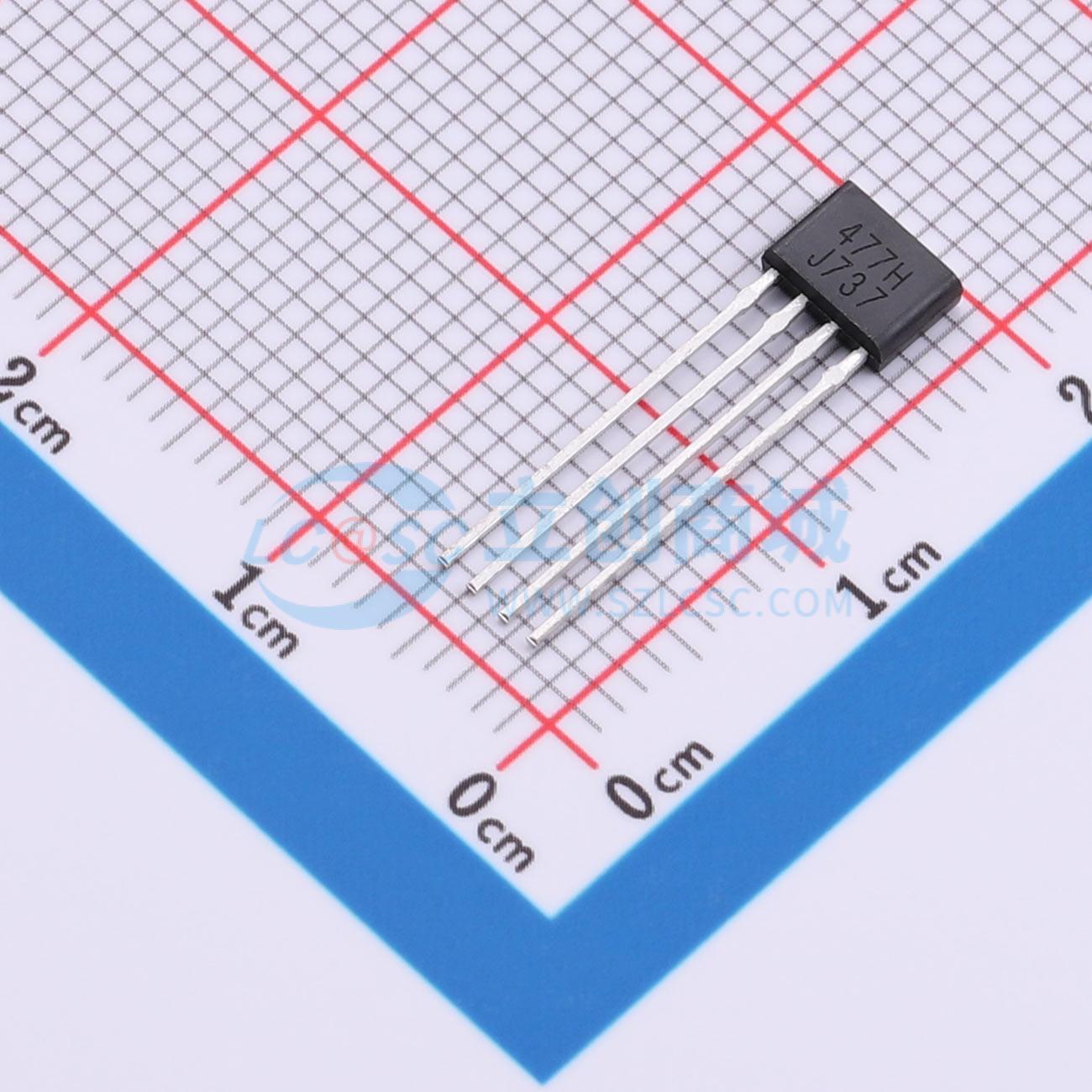

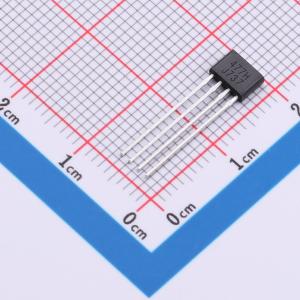

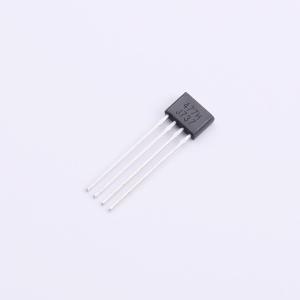

SL477-4
低功耗低成本单线圈直流无刷电机全桥驱动器，适用于小型风扇马达，内置多种模块，带防反接保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL477-4
- 商品编号
- C53207547
- 商品封装
- TO-94
- 包装方式
- 袋装
- 商品毛重
- 0.1576克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | - | |
| 集成FET | - | |
| 半桥数量 | - | |
| 输出电流 | 350mA | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.5V~28V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 1.5mA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+130℃ | |
| 功能特性 | 软开关；马达卡锁保护；交错导通保护；马达转速指示 |
商品概述
SL477-4是一款低功耗、低成本的单线圈直流无刷电机全桥驱动器，特别适用于小型风扇马达应用。其内部电路集成了霍尔传感器、温度补偿、斩波失调消除模块、电压调节器、过温保护以及低内阻全桥驱动器。该产品具备防反接保护功能，无需外接二极管。采用TO-94封装，工作温度范围为-40~130℃。
商品特性
- 工作电压范围宽：3.5~28V
- 静态功耗低：1.5mA
- 最大输出电流：350 mA
- 输出逻辑：N极接近正面时，DOB电平高转低，DO电平低转高；S极接近正面时，DOB电平低转高，DO电平高转低
- 内置过温保护电路
- 具备防反接保护，无需外接二极管
- 集成低内阻全桥驱动器
- ESD (HBM) 等级：4000V
- 适用于直流无刷马达和风扇电路
