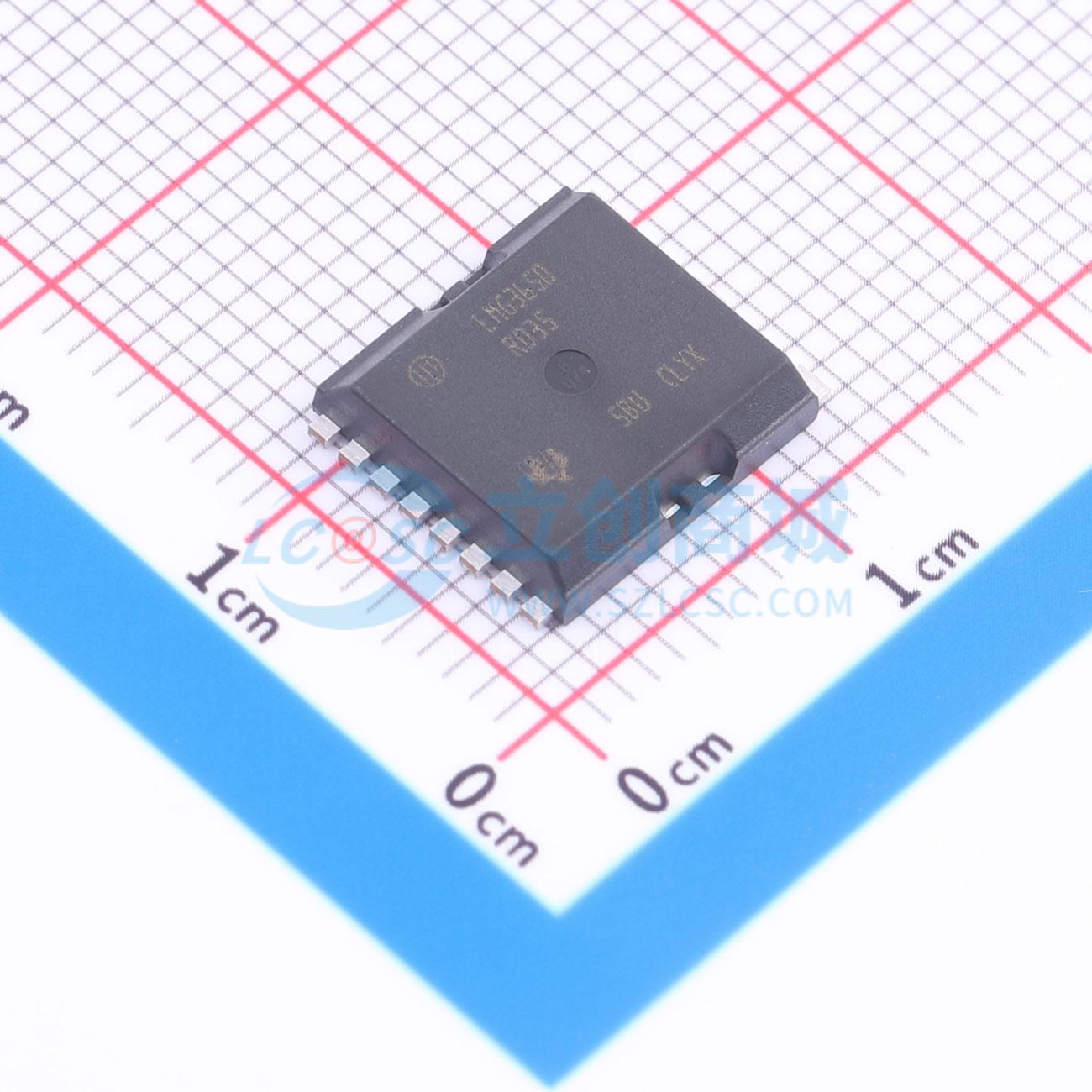

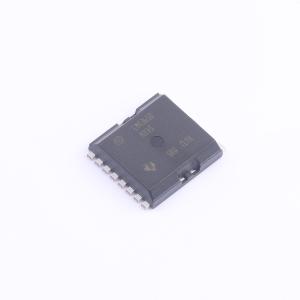

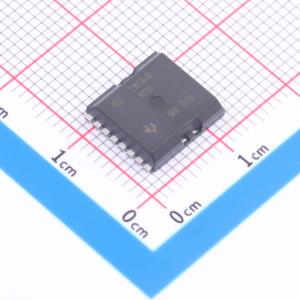

LMG3650R035KLAR

LMG365xR035 GaN FET 具有集成式驱动器和保护功能，适用于开关模式电源转换器，能够让设计人员实现更高水平的功率密度与效率。可调栅极驱动器强度允许独立地控制导通和最大关断压摆率，这可用于主动控制 EMI 并优化开关性能。导通压摆率从 10V/ns 到 80V/ns 不等，而关断压摆率限制在 10V/ns 至最大值之间。保护特性包括欠压锁定(UVLO)、逐周期过流限制，以及短路和过热保护。LMG3651R035 在 LDO5V 引脚上提供 5V LDO 输出，可用于为外部数字隔离器供电。LMG3656R035 包含零电压检测 (ZVD) 功能，可在实现零电压开关时提供来自 ZVD 引脚的脉冲输出。LMG3657R035 包含零电流检测 (ZCD) 功能，可在漏源电流为负时将 ZCD 引脚设置为高电平，并在检测到过零点时转换为低电平。

• 集成带有集成式栅极驱动器的650V 35mΩ GaN功率FET

• 200V/ns FET释抑

• 可调压摆率，用于优化开关性能和缓解EMI
• 导通压摆率范围为10V/ns 至 80V/ns
• 关断压摆率范围为10V/ns 至全速
• 可在电源引脚和输入逻辑引脚电压范围为9V至26V的情况下运行
• 具备逐周期过流和锁存短路保护，响应时间<300ns
• 可承受720V浪涌
• 具备针对内部过热和UVLO监控的自我保护
• LMG3656R035 包含零电压检测（ZVD）功能，便于转换器的软切换；LMG3657R035 包含零电流检测（ZCD）功能，可促进转换器的软切换

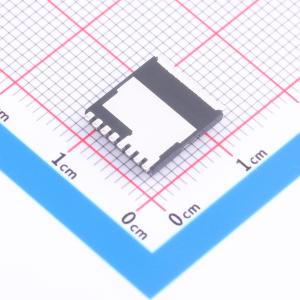

• 采用带有散热焊盘的9.8mm × 11.6mm TOLL封装

• 开放式机架式服务器PSU
• 商用通信电源整流器
• 通用冗余电源
• 不间断电源
• 光伏逆变器和工业电机驱动器
