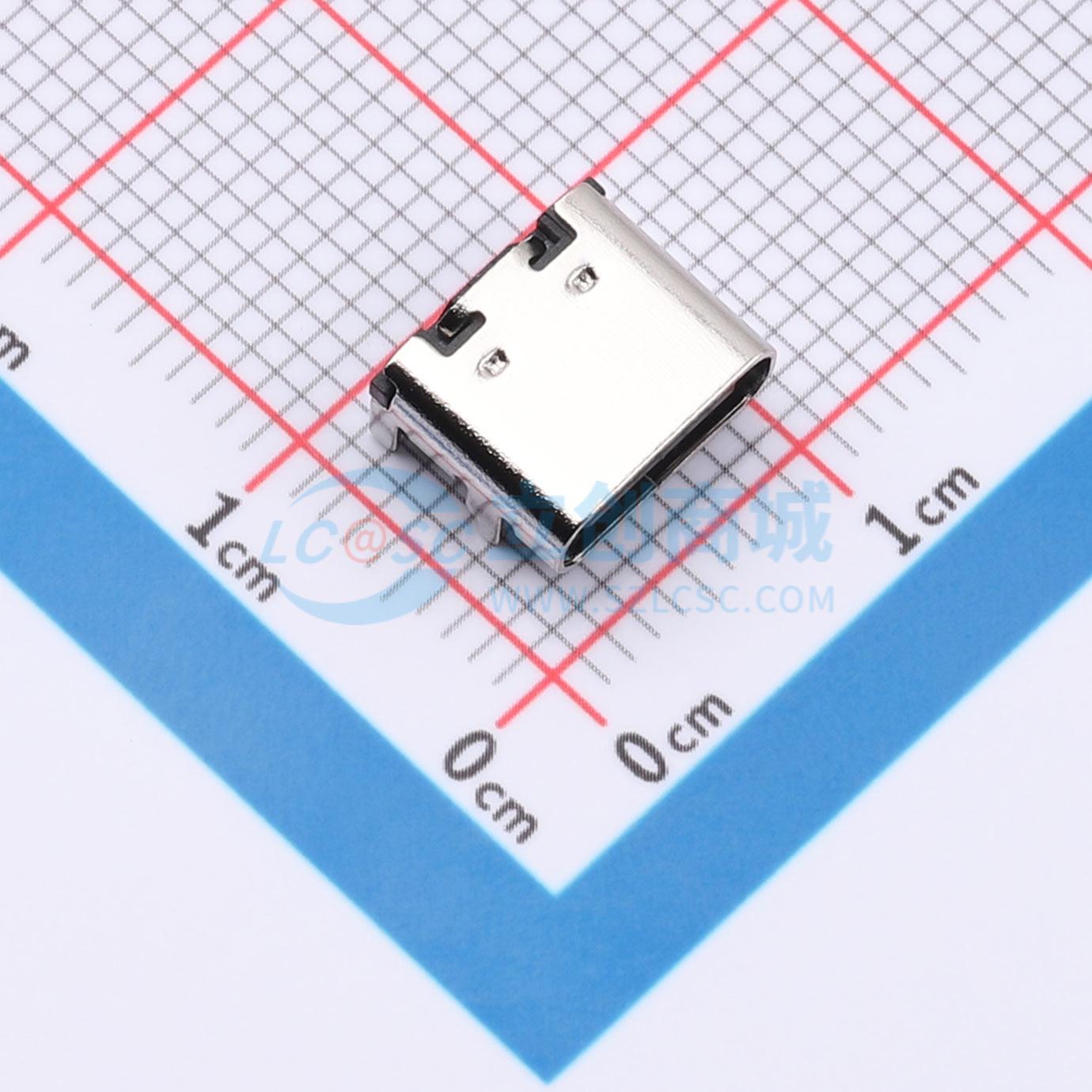

温馨提醒：图片仅供参考，商品以实物为准

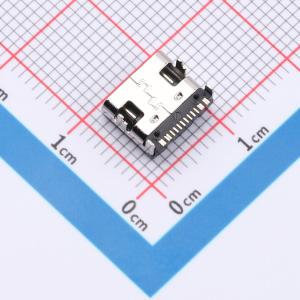

TYPE-C-16P-BS-7.35-3MD
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座16Pin 板上四脚，无弹，L7.35MM，三次molding
- 品牌名称
- CAX(创都)
- 商品型号
- TYPE-C-16P-BS-7.35-3MD
- 商品编号
- C53202616
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.7143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 | |
| 额定电流 - 电源 | 3A；250mA；1.25A |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 中心高度(CH) | 1.63mm | |
| 体长(L) | 7.35mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -25℃~+85℃ |
商品特性
- 外壳：耐高温塑料，UL94 V - 0等级
- 端子：铜合金（C2680）
- 中间板：不锈钢（SUS201）
- 前壳：不锈钢（SUS201）
- 端子：整体镀镍最小50微英寸，接触功能区镀金（镀金厚度遵循产品编号），焊接区域电镀规格遵循产品编号
- 前壳：电镀规格遵循产品编号
- 中间板：仅做清洁处理
- 插入力：0.5 ~ 2.0kgf
- 拔出力：0.8kgf ~ 2.0kgf
- 耐用性：10000次循环
- 额定电压：20V直流/交流（最大有效值），总VBUS/GND引脚额定电流3A；CC引脚1.25A，其他所有触点0.25A
- 低电平接触电阻（LLCR）：VBUS和GND引脚及其他引脚最大40mΩ/引脚，屏蔽层最大50mΩ，所有引脚LLCR最大变化量10mΩ
- 绝缘电阻：最小100MΩ
- 耐压：交流100V，持续1分钟
- 工作温度： - 25℃ ~ +85℃
- 红外回流焊：电路板上的峰值温度应在260℃保持10秒
