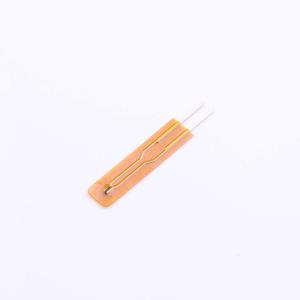

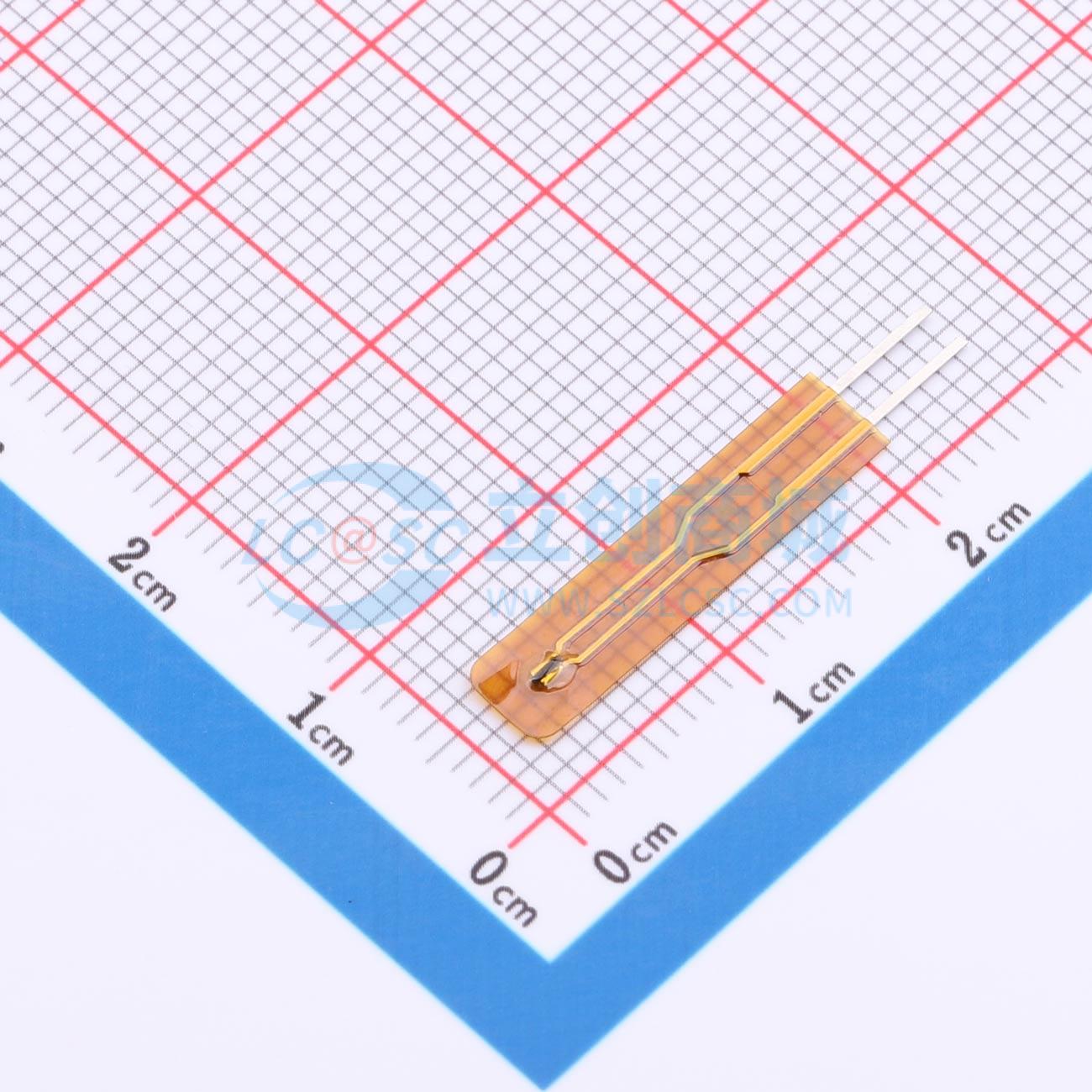

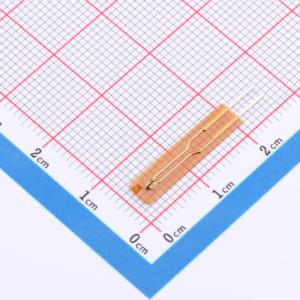

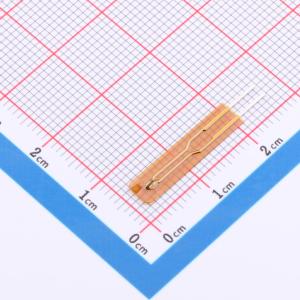

WH103F3950-25
热敏电阻/NTC/10K 3950/25mm/薄膜NTC/精度1%
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- WH103F3950-25
- 商品编号
- C53184599
- 商品封装
- 插件,P=1.8mm
- 包装方式
- 袋装
- 商品毛重
- 0.0392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | NTC热敏电阻 | |
| 功率 | 3.5mW | |
| 阻值 | 10kΩ | |
| 电阻精度 | ±1% | |
| B值精度 | ±1% | |
| B值(25℃/50℃) | 3950K | |
| B值(25℃/75℃) | - | |
| B值(25℃/85℃) | - | |
| B值(25℃/100℃) | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大稳态电流(25℃) | - | |
| 耗散系数 | 0.7mW/℃ | |
| 热时间常数 | 5s | |
| 工作温度 | -30℃~+120℃ | |
| 直径(φD) | 4.5mm | |
| 长度 | - | |
| 宽度 | 4.5mm | |
| 高度 | - | |
| 脚间距 | 1.8mm |
商品概述
本规格书定义了TJ型热敏电阻的额定值、尺寸、绝缘、气候测试和机械特性。
商品特性
- 额定零功率电阻R₂₅：10kΩ ± 1%（在25°C时）
- B值B₂₅/₅₀：3950K ± 1%
- 耗散系数：约0.7mW/°C（在空气中）
- 热时间常数：约5.0s（在空气中）
- 最大额定功率：3.5mW（在25°C时）
- 类别温度范围：-30~120°C
- 绝缘电阻：在薄膜区域和端子之间施加直流100V测量时，应大于100MΩ
- 干热测试：测试样品在90 ± 1°C的空气中暴露1000小时后，额定零功率电阻的变化率应在初始值的±1%以内
- 湿热测试：测试样品在40 ± 2°C、湿度95%的环境中暴露1000小时后，额定零功率电阻的变化率应在初始值的±1%以内
- 低温测试：测试样品在-30 ± 1°C的空气中暴露1000小时后，额定零功率电阻的变化率应在初始值的±1%以内
- 负载测试：在40 ± 2°C、湿度95%的环境中，对测试样品施加直流1mA电流1000小时后，额定零功率电阻的变化率应在初始值的±1%以内
- 温度变化测试：温度变化一个循环按以下条件依次进行：室温（初始值）；在-25 ± 3°C下保持30分钟；室温3分钟；在+90 ± 2°C下保持30分钟；室温3分钟。经过100个循环后，额定零功率电阻的变化率应在初始值的±1%以内
- 耐焊接热：将端子浸入温度为260 ± 5°C的焊锡槽中，距离本体2.0mm处，保持5 ± 1s，额定零功率电阻的变化率应在初始值的±1%以内
- 可焊性：将端子浸入235 ± 5°C的焊锡槽中2 ± 0.5s后，约90%的端子应均匀覆盖焊锡
