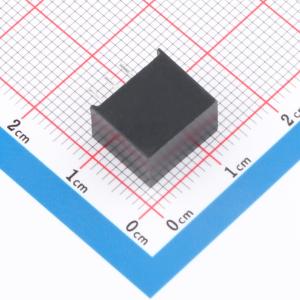

温馨提醒：图片仅供参考，商品以实物为准

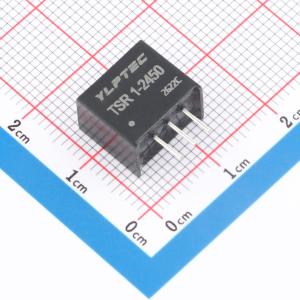

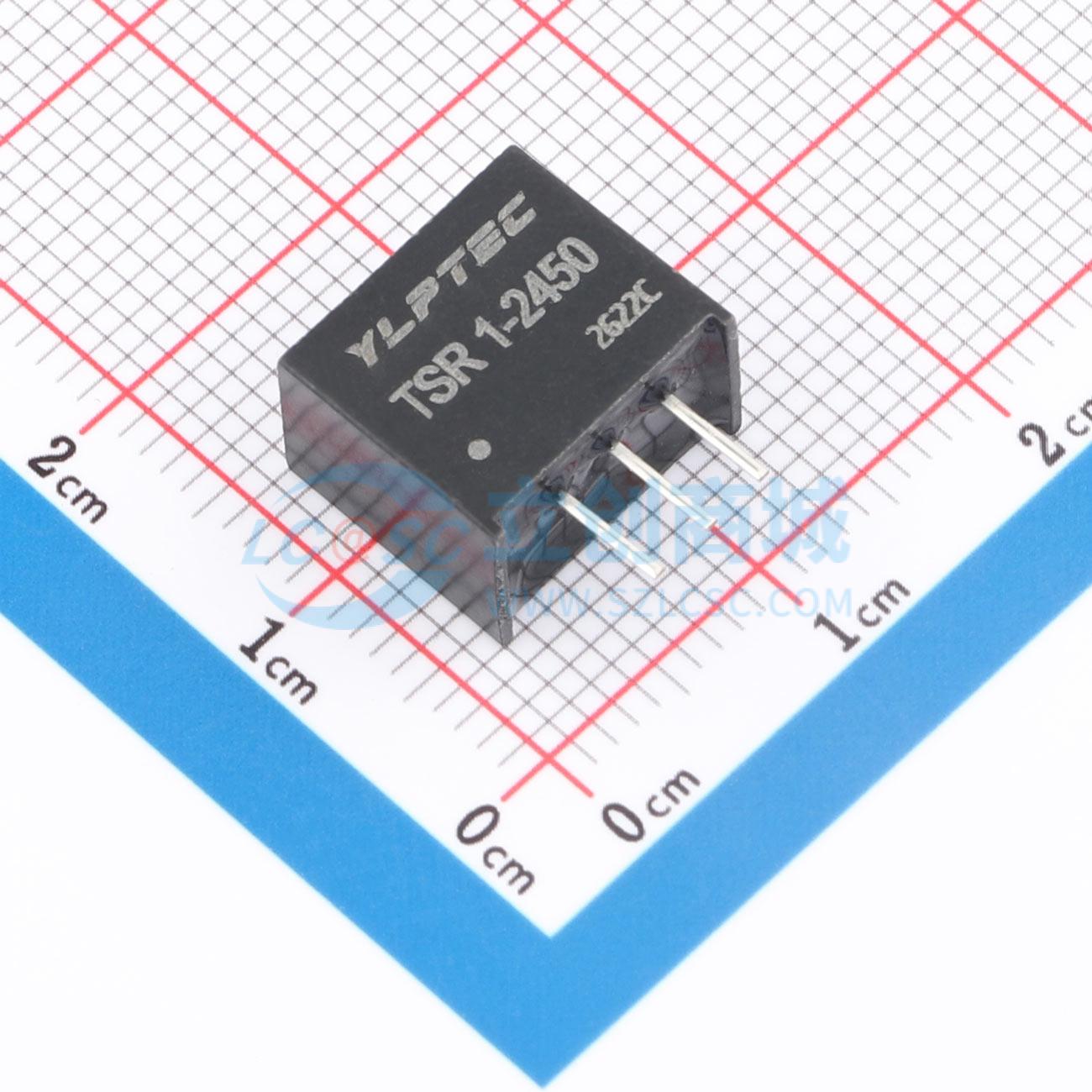

TSR 1-2450
宽压输入非隔离稳压输出DC/DC电源模块，工业标准SIP-3封装，高转换效率，输出短路保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- YLPTEC(易川)
- 商品型号
- TSR 1-2450
- 商品编号
- C53183920
- 商品封装
- SIP,11.6x7.5mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | - | |
| 输出通道数 | - | |
| 工作电压(Vin) | 7V~36V | |
| 转换效率 | 94% | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 300uA | |
| 纹波噪声 | 50mVp-p | |
| 开关频率 | 850kHz | |
| 最大容性负载 | 2200uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11.6mm | |
| 宽度 | 7.5mm | |
| 高度 | 10.2mm | |
| 功能特性 | 短路保护；自动故障恢复 |
商品概述
宽压输入非隔离稳压输出（三端开关式稳压器）。此系列模块电源是三端开关式稳压器，效率高、损耗小、发热量低，无需加散热片，可稳定可靠地工作。它弥补了以往三端线性稳压器效率低、发热量大的缺陷，是目前三端线性稳压器的完美替代品。
商品特性
- 封装形式：工业标准 SIP - 3 封装
- 宽输入电压范围：6 - 36VDC
- 高转换效率（高达 97%）
- 低空载电流：0.3mA(typ)
- 引脚兼容 LM78xx 系列三端线性稳压器
- 输出短路保护（自恢复）
- 工作温度：-40℃ ~ +85℃
应用领域
电力、工控、通信、物联网、汽车、轨道交通、工控系统电源、电力监控系统电源、仪器仪表电源等电源系统
