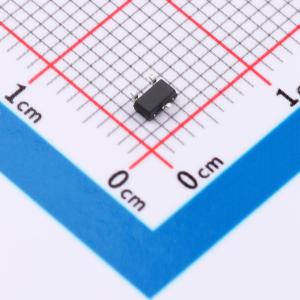

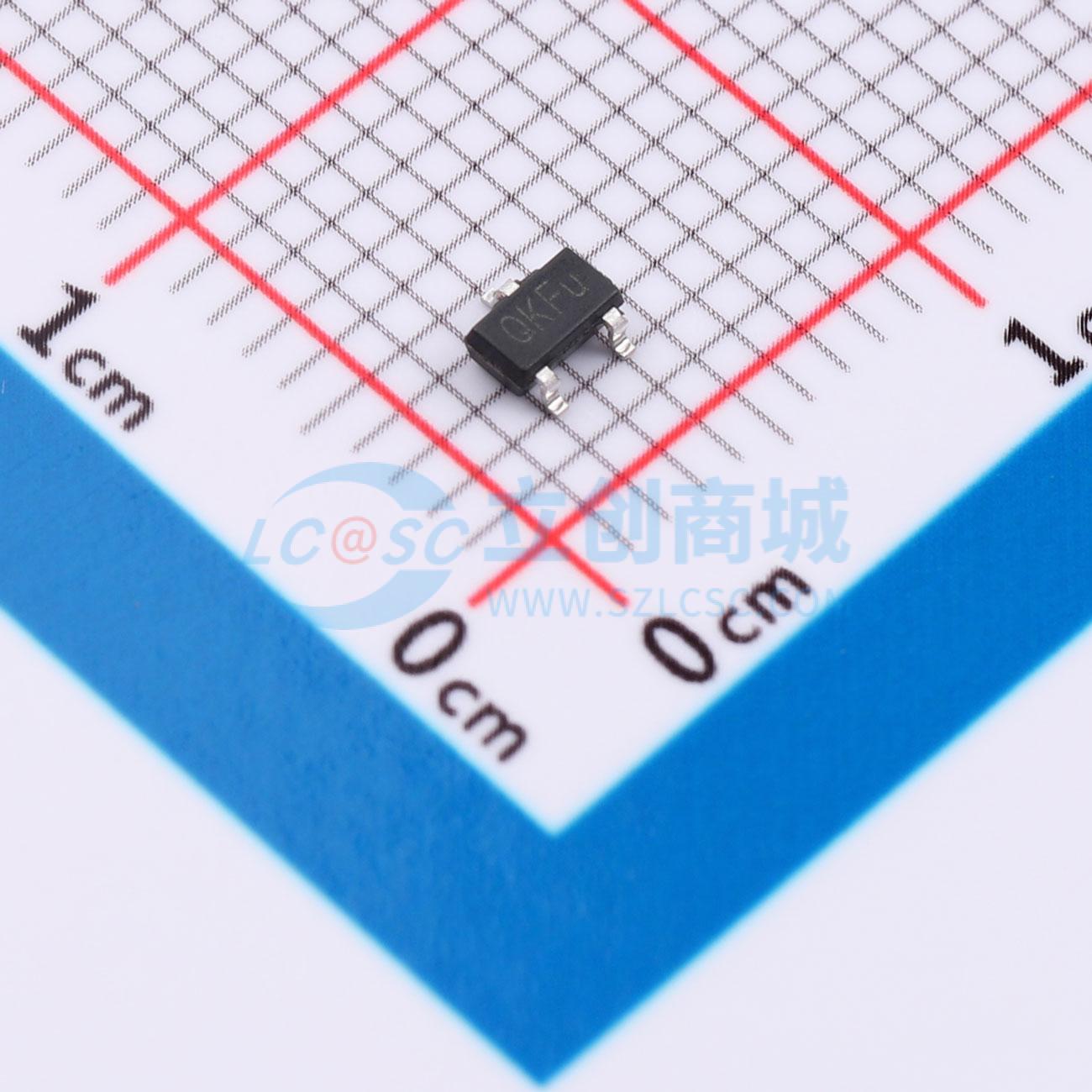

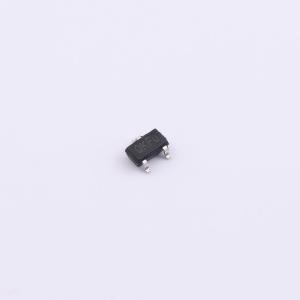

KTH1702AM-ST3

高性能、低功耗、全极磁场检测霍尔开关传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CONNTEK(昆泰芯)
商品型号: KTH1702AM-ST3
商品编号: C53155504
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.0388克(g)

商品参数

商品概述

KTH1702是一款低功耗霍尔开关传感器，专为空间紧凑系统和电池电量敏感系统而设计。该芯片可提供多种磁场阈值、开关工作频率和封装形式以适配各种应用。当施加的S极或N极磁感应强度超过工作点B时，芯片输出低电平并保持，直到S极或N极磁感应强度低于释放点B，芯片输出高电平。芯片内置温度补偿电路和时钟逻辑电路，以保证稳定的工作点和开关频率，能以极低的电流消耗提供全极磁响应。KTH1702可在1.8V~5.5V的供电电压范围内工作，采用标准的SOT-23-3L和TO-92S封装。

商品特性

低功耗：
- 40ms版本：0.9μA@1.8V
- 10ms版本：2.4μA@1.8V
- 2ms版本：10.4μA@1.8V
- 连续版本：2.3mA@1.8V
宽工作电压范围：1.8V~5.5V
磁场阈值可选（Bop）：
- C版本：135Gs
- E版本：36Gs
- M版本：15Gs
全极磁场检测
开漏输出
封装：SOT-23-3L、TO-92S
工作温度范围：-40℃~125℃
卓越的ESD性能：HBM 8KV
符合RoHS标准
符合AEC - Q100汽车标准

应用领域

笔记本电脑和平板电脑开关检测
TWS耳机、手机
电子锁、阀门位置检测
水表、气表、流量计
非接触式检测

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	霍尔开关
	类型	全极型
	工作电压	1.8V~5.5V
	输出电流	-
	工作电流	900nA
	工作点(Gs)	1.5mT

	属性	参数值
	释放点(Gs)	9Gs
	磁延迟	-
	输出类型	开漏
	采样频率	25Hz
	工作温度	-40℃~+125℃
	功能特性	-
