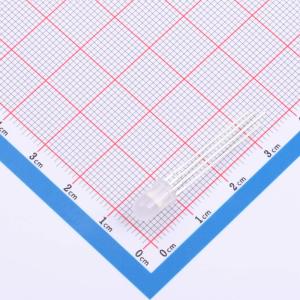

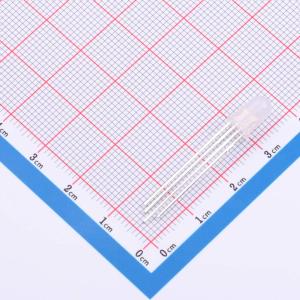

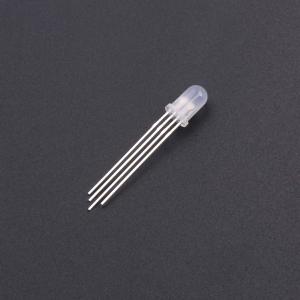

XL-504RGBW-WS2812B
XL-504RGBW-WS2812B
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XINGLIGHT(成兴光)
- 商品型号
- XL-504RGBW-WS2812B
- 商品编号
- C53153007
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 0.4059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED(内置IC) | |
| 主波长-红 | 620nm~630nm | |
| 主波长-绿 | 515nm~525nm | |
| 主波长-蓝 | 465nm~475nm | |
| 数据速率 | 800Kbit/s | |
| 工作电压 | 3.5V~5.5V | |
| 静态电流 | 0.3mA | |
| 透镜颜色 | - | |
| 抗静电能力 | 2000V | |
| 载带方式 | - | |
| 工作温度 | -40℃~+85℃ | |
| PWM频率 | 1.5kHz | |
| 灯头类型 | - | |
| 发光角度 | 35° |
| 属性 | 参数值 | |
|---|---|---|
| 长度 | 5.8mm | |
| 宽度 | 5mm | |
| 高度 | 8.7mm | |
| 脚间距 | - | |
| 功能特性 | 625nm | |
| 峰值波长-红 | 525nm | |
| 峰值波长-绿 | 470nm | |
| 峰值波长-蓝 | - | |
| 发光强度-红 | 300mcd | |
| 发光强度-绿 | 2500mcd | |
| 发光强度-蓝 | 300mcd | |
| 传输延迟 | 300ns | |
| 上升时间 | - | |
| 下降时间 | 120us |
商品特性
- F5灯珠内部集成高质量外控单线级联恒流IC和优质RGB LED芯片，体积小巧，外围电路简单。
- 内置IC恒流精度高，内部RGB芯片经过预分光处理，发光高度一致，白光效果纯正。
- 采用整形转发强化技术，支持单线数据传输，可实现无限级联。
- 数据传输频率为800Kbps，在画面刷新速率达到30帧/秒时，支持不少于1024个像素点。
- 输出端口通过PWM控制可实现256级灰度调节，端口扫描频率为1.5KHz/s。
- 采用优化的预设12mA/通道恒流模式，最大化低压驱动下的级联数量。具备高恒流精度，片内误差<1.5%，片间误差<3%。
- 内置低压强化模块，VDD在4.5~5.5V以上可保证100%正常工作。
- 具备超强数据整形能力：接收完本单元数据后，自动将后续数据整形输出。
应用领域
- LED全彩发光字灯串
- LED全彩模组
- LED幻彩软硬灯条
- LED护栏管
- LED外观与情景照明
