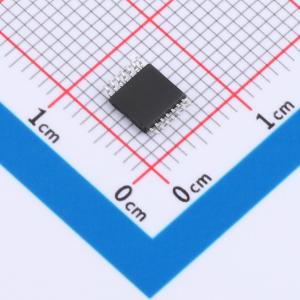

温馨提醒：图片仅供参考，商品以实物为准
CD40106BPWRG-HX
六路反相施密特触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- CD40106B 提供六个反相缓冲器。每个输入都具有施密特触发器电路，反向缓冲器针对正向信号和负向信号在不同点进行切换。正电压 VP与负电压 VN之差被定义位输入迟滞电压 VH.推荐的工作电压范围是 3V 至 15V，以 VSS 为参考。未使用的输入引脚必须连接到 VDD、VSS 或另一个输入。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- CD40106BPWRG-HX
- 商品编号
- C53152489
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~15V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 6 | |
| 输入数 | - | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 3.7V~7V；4.9V~11V；2V~3.5V | |
| 输入低电平(VIL) | 3V~6.3V；1.5V~3V；4V~10.1V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | - | |
| 传播延迟(tpd) | 30ns@15V,50pF | |
| 系列 | - | |
| 工作温度 | -40℃~+85℃ |
