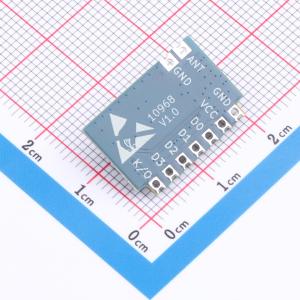

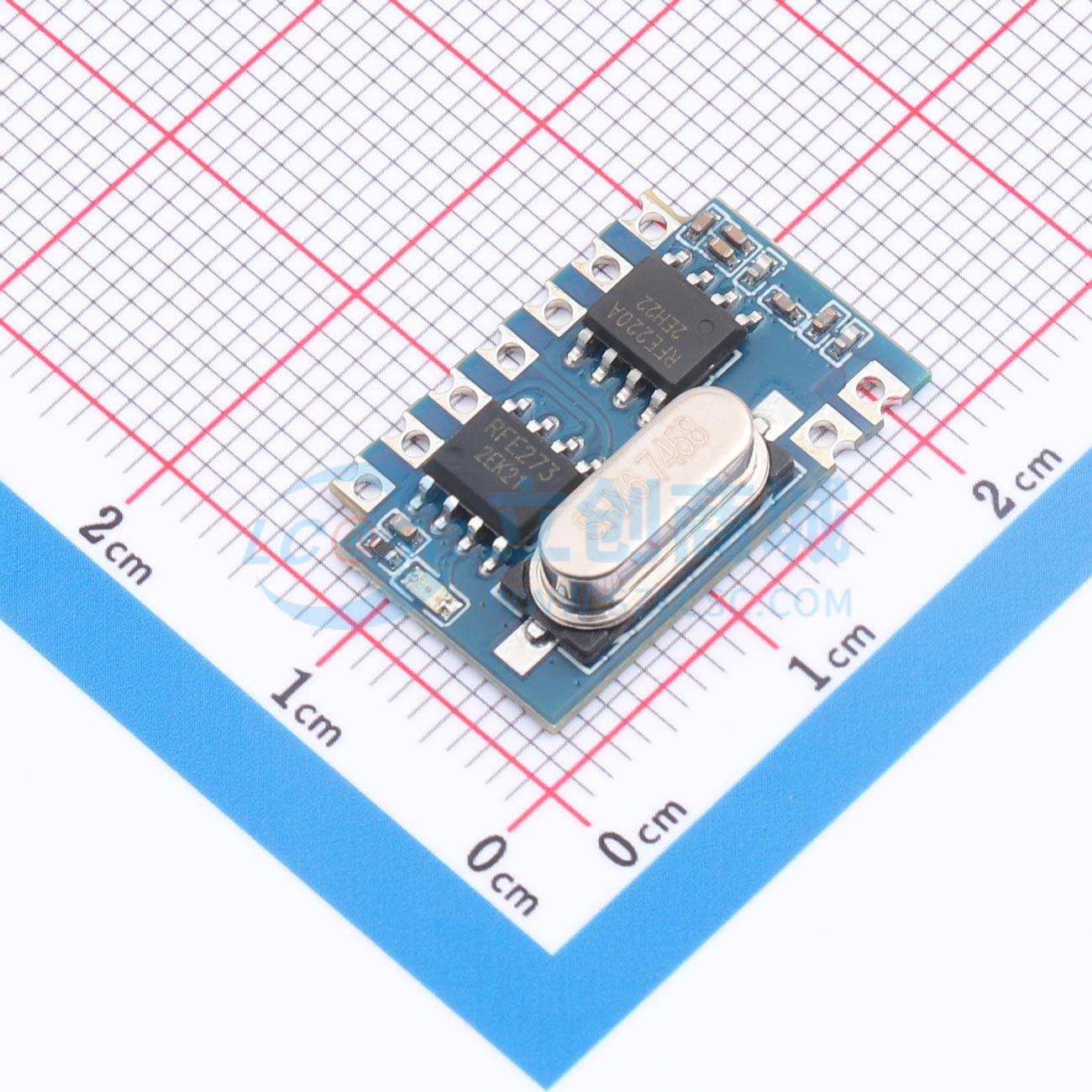

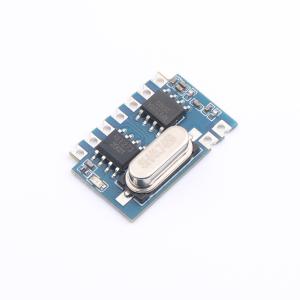

E160-R4FS2

433Mhz射频模块无线发送接收ASK/OOK通信智能家电安防遥控低成本

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OOK/ASK调制315MHz/433.92MHz带4路输出学习型无线接收模块。采用高性能芯片，抗干扰性能好；拥有4路输出端口和1路输入端口（设置），可实现点动、翻转、互锁等输出功能，兼容PT2262、PT2260、SC2260、SC1527、EV1527、RT1527、HS1527、EV527等多种编码芯片，最多支持40个遥控器学习；具有小体积、高性能、宽电压、兼容性好等特点。可通过FCC、CE认证，适用于简单控制应用：小家电遥控、玩具遥控、门禁系统遥控、电动自行车等应用场景。
品牌名称: EBYTE(亿佰特)
商品型号: E160-R4FS2
商品编号: C53145194
商品封装: SMD
包装方式: 编带
商品毛重: 4.7克(g)

商品参数

商品概述

E160-RxFS2是一款采用OOK/ASK调制、工作频率为315MHz/433.92MHz的学习型四路输出无线接收模块。该模块采用高性能芯片，具备良好的抗干扰性能；提供4路输出端口和1路设置输入端口，可实现点动、翻转、互锁等输出功能。它兼容PT2262、PT2260、SC2260、SC1527、EV1527、RT1527、HS1527、EV527等多种编码芯片，最多支持学习并存储40个遥控器的数据。该模块具有小体积、高性能、宽工作电压范围及良好的兼容性等特点，可通过FCC、CE认证，适用于小家电遥控、玩具遥控、门禁系统遥控、电动自行车等简单控制应用场景。出厂时模块无法直接通信使用，需与符合特定编码规则的发射设备配对使用。

商品特性

小体积：20.3×13.3×3.0mm（长×宽×高）
宽工作电压范围：2.0V~5.5V
低接收电流：低于5.1mA（433.92MHz频段，供电电压5.0V时）
ESD HBM静电防护能力：大于等于8KV
兼容PT2262、PT2260、SC2260、SC1527、EV1527、RT1527、HS1527、EV527等多种编码芯片
最多支持学习40个遥控器（可与40个不同遥控器配对）
拥有4个独立电平输出引脚（可实现点动、反转、互锁功能）和1个输入设置按键引脚
接收距离：280米（晴朗空旷环境，发射功率12dBm，弹簧天线增益1.5dBi，高度2米）

应用领域

小家电遥控
玩具遥控
门禁系统遥控
电动自行车

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	接收
	频率	433.92MHz
	调制方式	OOK；ASK
	接口类型	GPIO
	工作电压	2V~5.5V

	属性	参数值
	接收电流	4.3mA
	通讯距离	280m
	接收灵敏度	-115dBm
	工作温度	-40℃~+85℃
	功能特性	-
