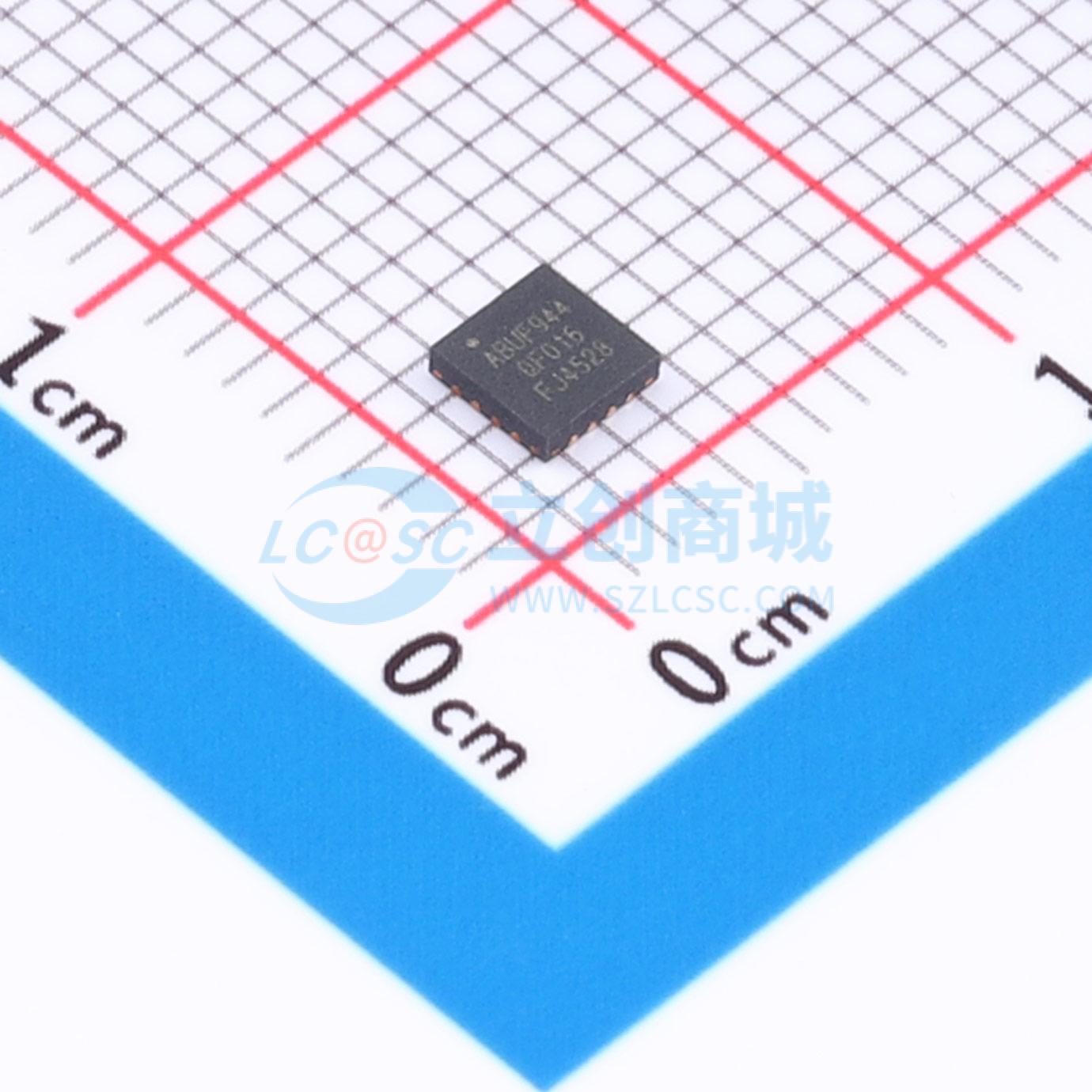

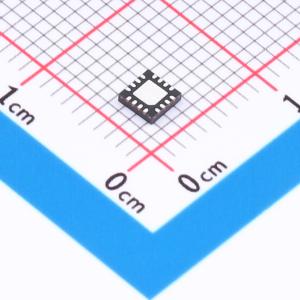

温馨提醒：图片仅供参考，商品以实物为准
ABUF944
宽带差分时钟缓冲器 ABUF944
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Acelamicro(迅芯微)
- 商品型号
- ABUF944
- 商品编号
- C53145102
- 商品封装
- QFN-16(3x3)
- 包装方式
- 托盘
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 9GHz | |
| 输入通道数 | 1 | |
| 输出通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.97V~3.63V | |
| 输出偏斜 | - | |
| 工作温度 | -55℃~+85℃ | |
| 功能特性 | 内部终端与偏置网络；多路扇出/隔离驱动 |
商品概述
ABUF944是一款采用硅基工艺制造的超高速时钟扇出缓冲芯片。该芯片专为需要低抖动的高速应用而设计，可将输入的模拟信号经过比较转换为数字电平，并通过1：4缓冲后输出。输入端集成片上负载电阻，可接收包括LVPECL、LVDS、CML在内的多种输入电平信号。输出端采用LVPECL电平，典型输出差分峰峰值为1.6Vₚ₋ₚ，共包含4路差分输出。芯片采用+3.3V单电源供电，功耗约为495mW。芯片采用0.5mm引脚间距的QFN-16封装，可在-55℃ ~ +85℃的温度范围内正常工作。
商品特性
- 低抖动
- 高时钟频率：DC ~ 8GHz
- 输入端集成片上负载
应用领域
- 低抖动时钟分配
- 时钟或数据波形恢复
- 通信
- 仪器仪表
