温馨提醒：图片仅供参考，商品以实物为准

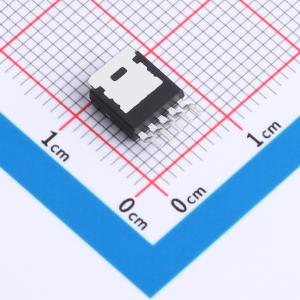

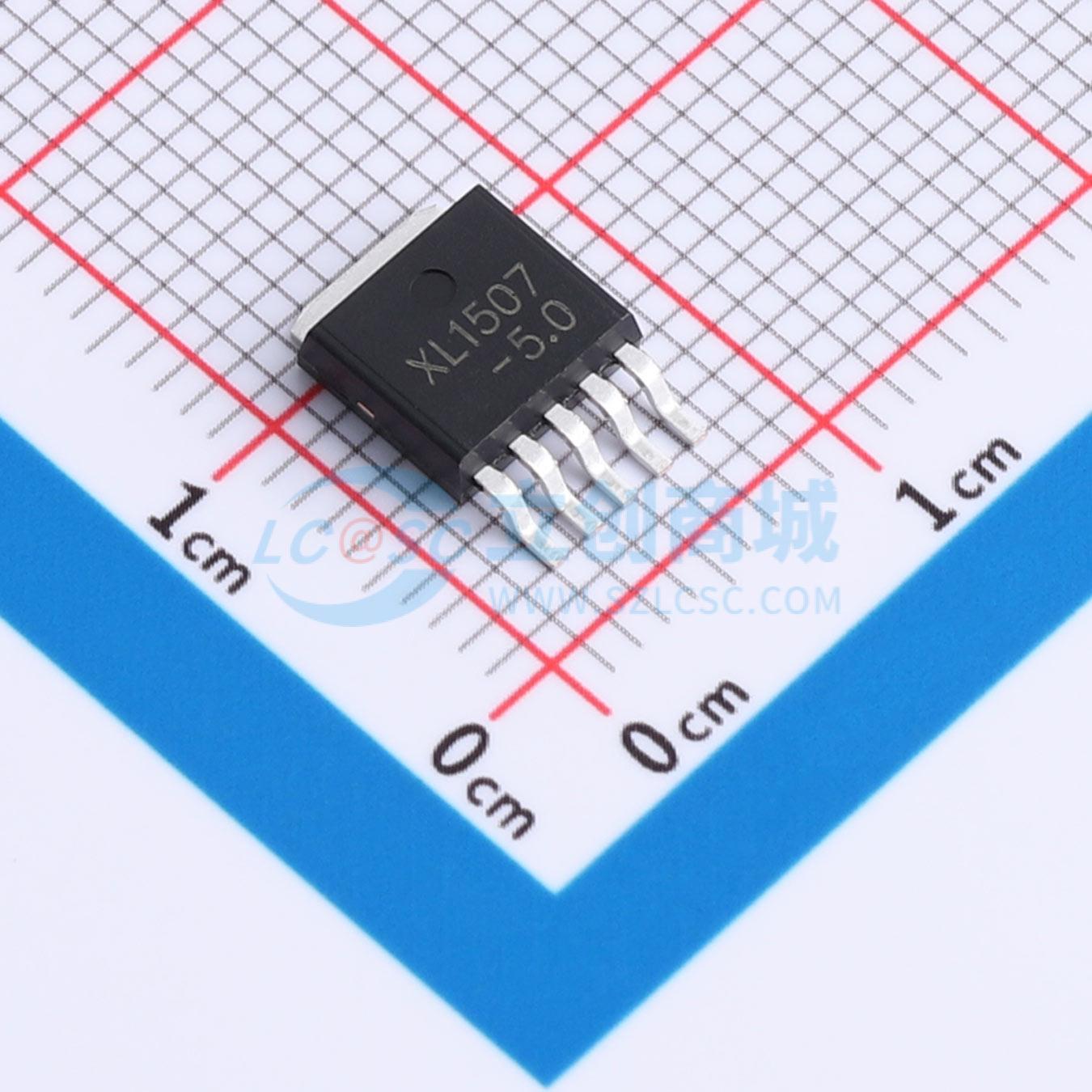

CXL1507-5.0(TOKMAS)
降压型直流-直流转换器，内置优化功率晶体管，具备高效率、TTL关断能力和多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功能类型：降压型，工作电压：4.5V~40V，输出电压： 5V，输出电流：2A
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CXL1507-5.0(TOKMAS)
- 商品编号
- C53133671
- 商品封装
- TO-252-5L
- 包装方式
- 编带
- 商品毛重
- 0.48416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 5V | |
| 输出电流 | 3A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 过流保护 |
商品特性
- 宽4.5V至40V输入电压范围
- 提供3.3V、5V、12V及可调版本
- 输出电压可在1.23V至37V范围内调节
- 最大占空比100%
- 最小压差1.0V
- 固定150KHz开关频率
- 3A恒定输出电流能力
- 内部优化的功率晶体管
- 高效率
- TTL关断能力
- 优异的线路与负载调整率
- 内置热关断功能
- 内置限流功能
- 内置输出短路保护功能
- 提供TO252-5L封装
应用领域
- 便携式DVD
- LCD显示器/TV
- 电池充电器
- ADSL调制解调器
- 电信/网络设备
