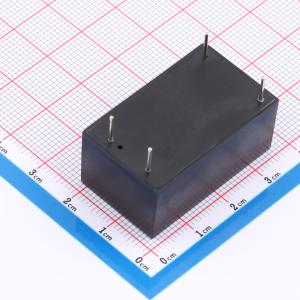

温馨提醒：图片仅供参考，商品以实物为准
WD-3W24

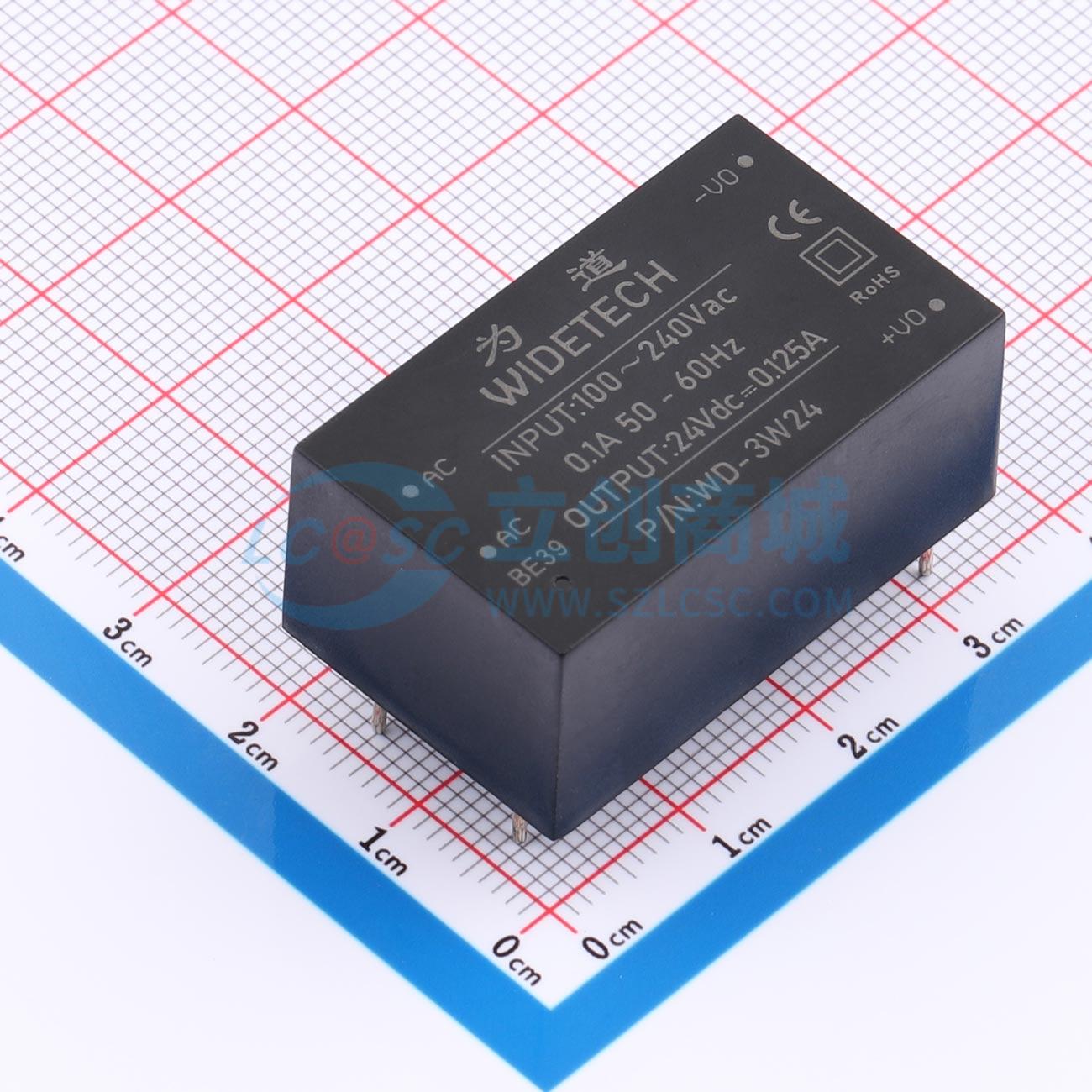

WIDETECH(为道) WD-3W24 模块电源
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WIDETECH(为道)
- 商品型号
- WD-3W24
- 商品编号
- C53132304
- 商品封装
- DIP,34.8x20.8mm
- 包装方式
- 盒装
- 商品毛重
- 25.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC/DC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~380V | |
| 工作电压(AC) | 85VAC~265VAC | |
| 输出电压(Vout) | 24V | |
| 输出电压精度 | ±1% | |
| 输出电流(最大值) | 125mA | |
| 输出功率 | 3W | |
| 静态功耗 | 0.1W | |
| 转换效率 | 82% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 55mVp-p | |
| 最大容性负载 | - | |
| 功能特性 | - | |
| 隔离电压(Vrms) | 3kV | |
| 长度 | 34.8mm | |
| 宽度 | 20.8mm | |
| 高度 | 15mm | |
| 类型 | - | |
| 开关频率 | 65kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
WD-3W系列是超小体积的高性能电源模块，具备交直流两用、宽电压输入、低温升、低功耗、高效率、高可靠性及高安全隔离等特性，广泛应用于自动化控制、通讯设备及仪器仪表等行业。
商品特性
- 超薄型、超小型（34.8×20.8×15mm）
- 全球通用输入电压（90~265Vac）
- 高效率、高功率密度
- 低纹波、低噪声
- 高可靠性、长寿命设计
- 低功耗、绿色环保，空载损耗小于0.1W
- 输入输出隔离耐压3000Vac
- 良好的输出短路和过流保护并可自恢复
- 满足UL、CE要求，符合EN55032 Class B标准
- 高品质环保防水导热胶灌封，防潮、防振，满足防水防尘IP65标准
应用领域
- 智能家居
- 仪器仪表
- 工业自动化设备
- 通讯设备
- 无线网络
- 智能化领域
- 医疗设备
