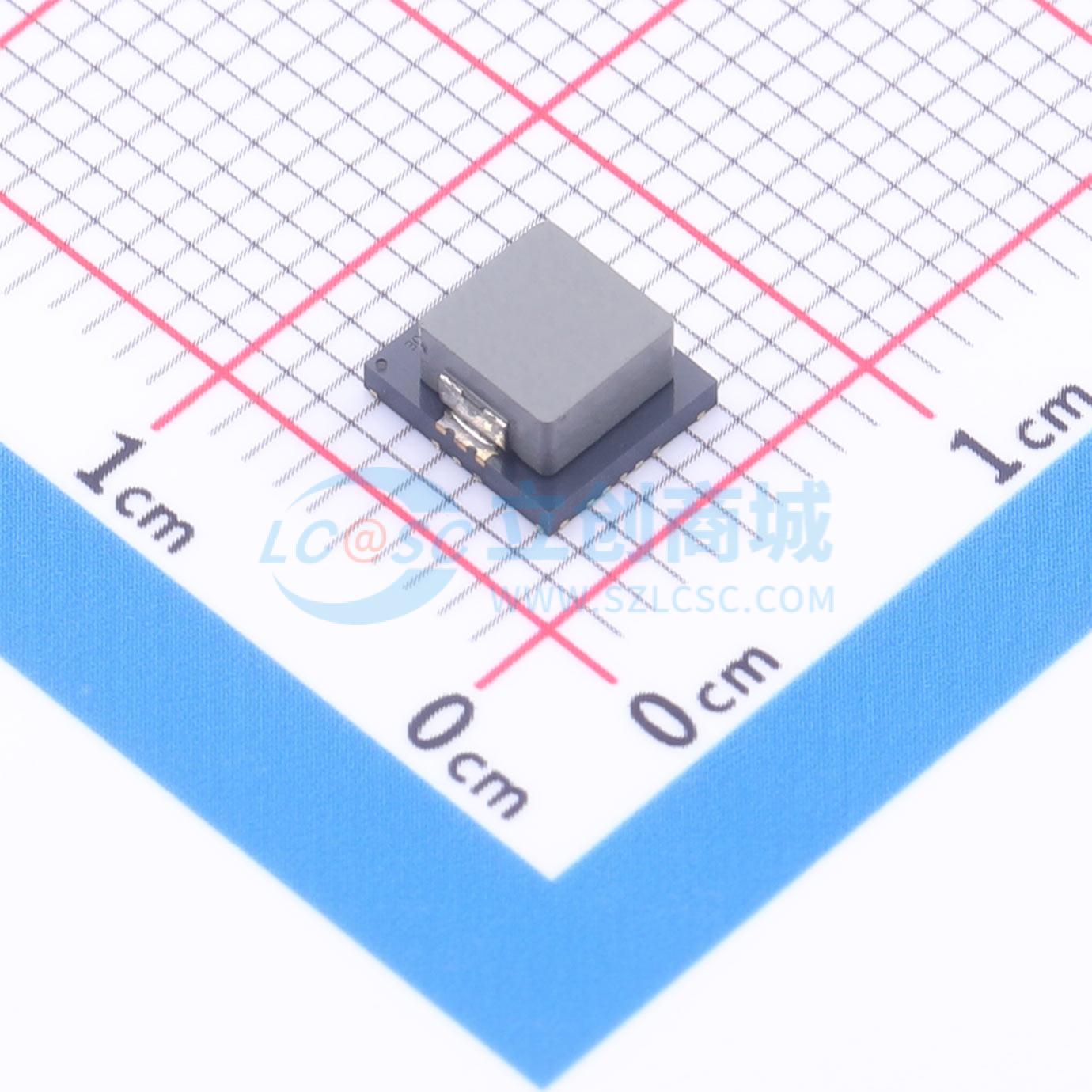

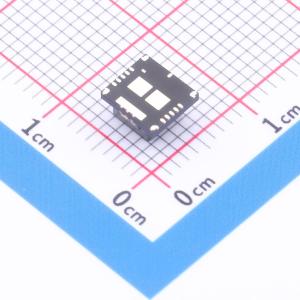

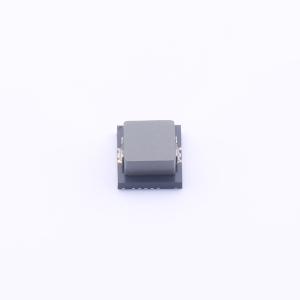

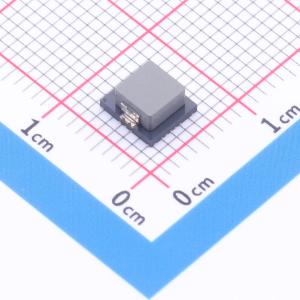

TPSM65630SVCGR

高密度同步降压DC/C电源模块，具备功能安全能力，采用增强型HotRod QFN封装

品牌名称: TI(德州仪器)
商品型号: TPSM65630SVCGR
商品编号: C53130259
商品封装: QFN-19(5.2x5.8)
包装方式: 编带
商品毛重: 6.2克(g)

商品参数

	属性	参数值
	开关频率	2.2MHz；400kHz
	工作温度	-40℃~+150℃
	长度	5.8mm
	宽度	5.2mm
	高度	2.93mm
	功能特性	欠压保护；过流保护；可编程输出电压；外部时钟同步；自动故障恢复；过热保护

商品概述

TPSM656x0是一系列输入耐压70V、额定输入65V，输出电流分别为3A、2A、1A的同步降压DC/DC电源模块，将功率MOSFET、集成电感器和无源器件整合在紧凑易用的5.8mm × 5.2mm × 2.93mm、19引脚增强型HotRod QFN封装中。本系列产品支持可引脚选择的3.3V、5V固定输出电压，以及1V至24V范围的可调输出电压，采用ZEN 1技术设计，可在极小的PCB占位面积上快速轻松实现低EMI设计。该模块仅需要输入和输出滤波电容器即可完成设计，无需在设计过程中选择磁性元件和补偿元件。引脚可选择的±5%或±10%双随机扩频（DRSS），通过三角调制和伪随机调制相结合，可大幅降低峰值发射，同时保持极低的输出电压纹波。尽管针对空间受限应用的小尺寸和简易性设计，TPSM656x0模块仍具备诸多实现稳健性能的特性。典型最小导通时间30ns的电流模式控制架构，允许在高频下实现高转换比，同时兼具快速瞬态响应和出色的负载与线性调节。精密使能特性可在启动和关断过程中实现对器件的精确控制。开漏PGOOD输出可真实指示输出电压状态。TPSM656x0包含精确的过流和温度保护，可适配广泛的工业应用。MODE/SYNC引脚可实现FPWM模式和AUTO模式之间的无缝转换，典型空载静态电流为2.1μA，确保在整个负载电流范围内都具备高效率和出色的瞬态响应。

商品特性

支持功能安全设计，有可用于辅助功能安全系统设计的文档
通用型同步降压DC/DC模块，集成MOSFET、电感器、电容器和控制器
输入电压范围3V至65V
最小导通时间低至40ns，支持2.2MHz下36V转3.3V转换
结温范围-40℃至150℃
采用5.80mm × 5.20mm × 2.93mm增强型HotRod™ QFN封装，带外露电感
引脚可配置400kHz和2.2MHz开关频率
全负载范围具备超高效率
24V输入、5V输出、400kHz下峰值效率大于92%
PFM模式下典型空载输入电流为2.1µA
采用ZEN 1开关技术，针对超低EMI要求优化
有助于符合CISPR 32 B类要求
模式引脚可配置±5%或±10%双随机扩频，降低峰值发射
增强型HotRod QFN封装带对称引脚排列
开关频率可在300kHz至2.2MHz之间调节
集成VIN、VCC、BOOT电容器
引脚可配置AUTO或FPWM工作模式
提供多种输出电压和电流选项，包含3.3V、5V固定输出变体
输出电压可调范围1V至24V
提供3A、2A、1A输出电流选项
内置固有保护特性，适合稳健设计
精密使能输入和开漏电源良好指示，用于排序、控制和VIN UVLO
具备过流和热关断保护
可使用WEBENCH® Power Designer创建自定义设计

应用领域

工业运输系统
工厂自动化与控制系统
医学成像系统
测试与测量系统
楼宇自动化
电能输送
机器人技术

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	3V~65V
	转换效率	92%
	输出电流(最大值)	3A
	静态电流	2.1uA
