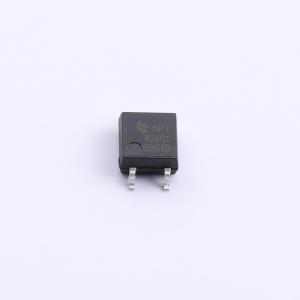

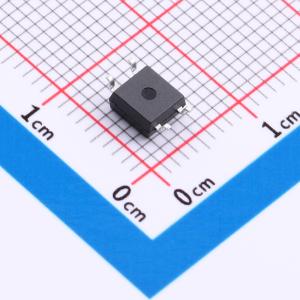

APY154G1S
1 Form A(SPST-NO) 光MOS继电器，负载电压:400V 连续负载电流:1.0A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- APSEMI(先进光)
- 商品型号
- APY154G1S
- 商品编号
- C53120875
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 1A | |
| 负载电压 | 400V | |
| 正向压降(Vf) | 1.16V | |
| 正向电流(If) | 7mA | |
| 导通电阻 | 600mΩ | |
| 隔离电压(Vrms) | 2.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 1.8ms | |
| 截止时间(Toff) | 30us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 450mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
APSEMI光继电器是可靠、技术先进的逻辑至功率接口器件。其基本功能是接收来自微处理器的低电流信号，以控制交流与直流负载的开关，同时在逻辑与功率之间提供隔离屏障。虽然此功能是所有继电器共有的，但光继电器相较于其机械式同类产品具有显著优势，包括：寿命长（机械和电气寿命无限制）、无弹跳开关、更高的速度与高频开关能力、更高的灵敏度（功耗更低）、对电磁干扰或射频干扰的免疫力、无电弧、弹跳和噪声、更强的抗振动和冲击能力、交流或直流负载开关以及小型封装尺寸。光继电器的工作原理是接收一个低电平输入电流（<5mA），该电流激励一个输入红外LED，该LED通过光耦合至光电二极管阵列芯片。该集成电路继而产生光电压，为两个通常以源极至源极配置连接的MOSFET供电，从而实现交流与直流输出负载的开关。光继电器基本上通过移动光子来完成其开关功能，因此不会产生机械磨损，提供一致可靠的开关性能。
商品特性
- 寿命长（机械和电气寿命无限制）
- 无弹跳开关
- 更高的速度与高频开关能力
- 更高的灵敏度（功耗更低）
- 对电磁干扰或射频干扰的免疫力
- 无电弧、弹跳和噪声
- 更强的抗振动和冲击能力
- 交流或直流负载开关
- 小型封装尺寸
应用领域
- 电信/数据通信交换
- 医疗设备
- 过程控制
- 干簧继电器替代
