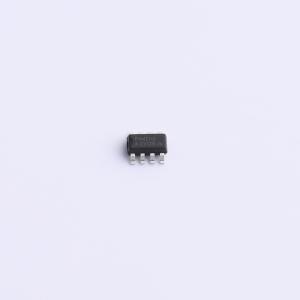

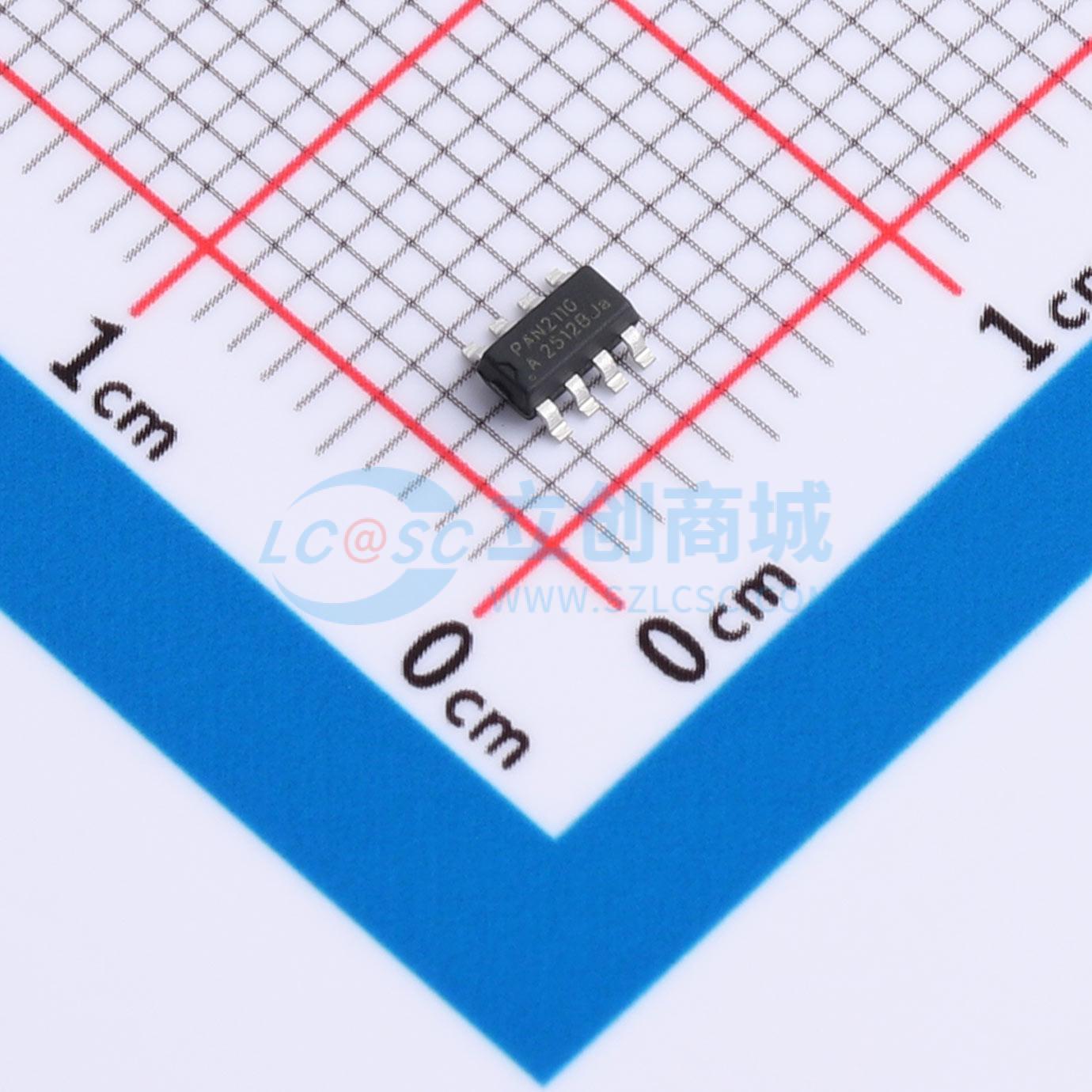

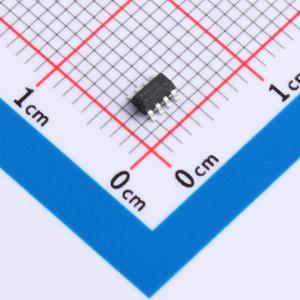

PAN2110Z0AA
PAN2110Z0AA芯片2.4G无线IC SOT23封装 替代XN297
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PAN211x 系列产品是一款低成本、高集成度的超低功耗无线数据收发芯片，工作在 2400MHz ~2483MHz 的通用 ISM 频段。具有较低的系统应用成本，只需要一个 MCU 和少量外部无源器件即可构建满足无 线应用的系统。同时，PAN211x 操作方式非常方便，只需要 MCU 通过 SPI 或者 I2C 对芯片少数几个 寄存器配置，即可实现数据的收发通信。 芯片集成发射机、接收机、频率发生器、GFSK 调制解调器等功能模块。其中，发射机支持功率可调（最 大可达 9dBm）；接收机采用数字通信机制，在复杂环境和强干扰条件下，具有良好的收发性能。 PAN211x 系列通信兼容 PAN1026、XN297L 及 Bluetooth-LE 广播数据包，封装兼容 XN297L（SOP8 ，3 线 SPI 功能）。
- 品牌名称
- Vollgo(沃进)
- 商品型号
- PAN2110Z0AA
- 商品编号
- C53109371
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.179133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.4GHz~2.483GHz | |
| 接口类型 | I2C；SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | ISM；蓝牙 | |
| 输出功率 | 9dBm | |
| 数据速率 | 2Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 10.5mA | |
| 灵敏度 | -102dBm | |
| 接收电流 | 7mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 收发器 |
商品概述
PAN211x系列产品是一款低成本、高集成度的超低功耗无线数据收发芯片，工作于2400MHz ~ 2483MHz的通用ISM频段。该系统应用成本较低，仅需一个微控制器和少量外部无源器件即可构建无线应用系统。其操作方式便捷，微控制器通过SPI或I²C接口对芯片的少数几个寄存器进行配置，即可实现数据收发通信。芯片集成了发射机、接收机、频率合成器、GFSK调制解调器等模块。发射机支持功率可调，最大输出功率可达9dBm；接收机采用数字通信机制，在复杂环境和强干扰条件下具有良好的收发性能。该系列产品通信协议兼容PAN1026、XN297L及蓝牙低功耗广播数据包，封装与XN297L兼容。
商品特性
- 无线通信频段：2400MHz ~ 2483MHz
- 数据速率：2Mbps、1Mbps、500kbps、250kbps、125kbps、31.25kbps
- 调制方式：GFSK
- 协议兼容性：兼容PAN1026、XN297L及蓝牙低功耗广播包
- 完全集成的频率合成器
- 接收灵敏度：-95dBm @ 1Mbps，-88dBm @ 2Mbps，-98dBm @ 250kbps，-99dBm @ 500kbps，-102dBm @ 125kbps
- 深度休眠电流：300nA
- 休眠电流：800nA
- 接收电流：7mA
- 发射电流：24mA @ 9dBm，10.5mA @ 0dBm
- 发射输出功率最大可达9dBm
- 最大支持128字节数据长度
- 支持自动应答及自动重传功能
- 支持由6个接收数据通道构成的1:6星状网络
- 集成电压调节器
- 工作电压范围：1.8V ~ 3.6V
- 支持3线SPI和I²C主机接口
- SPI接口速率高达10Mbps
- I²C接口速率高达2Mbps
- 封装形式：SOP8、SOT23-8
- 工作温度范围：-40 ~ +85℃
- 集成自动扰码和CRC校验功能
- 支持接收信号强度指示
- 蓝牙低功耗模式支持白名单过滤功能
- 所需外围器件少
应用领域
- 电视和机顶盒遥控器
- 无线鼠标和键盘
- 玩具和无线音频设备
- 无线游戏手柄
- 有源无线标签
- 智能家居及安防系统
