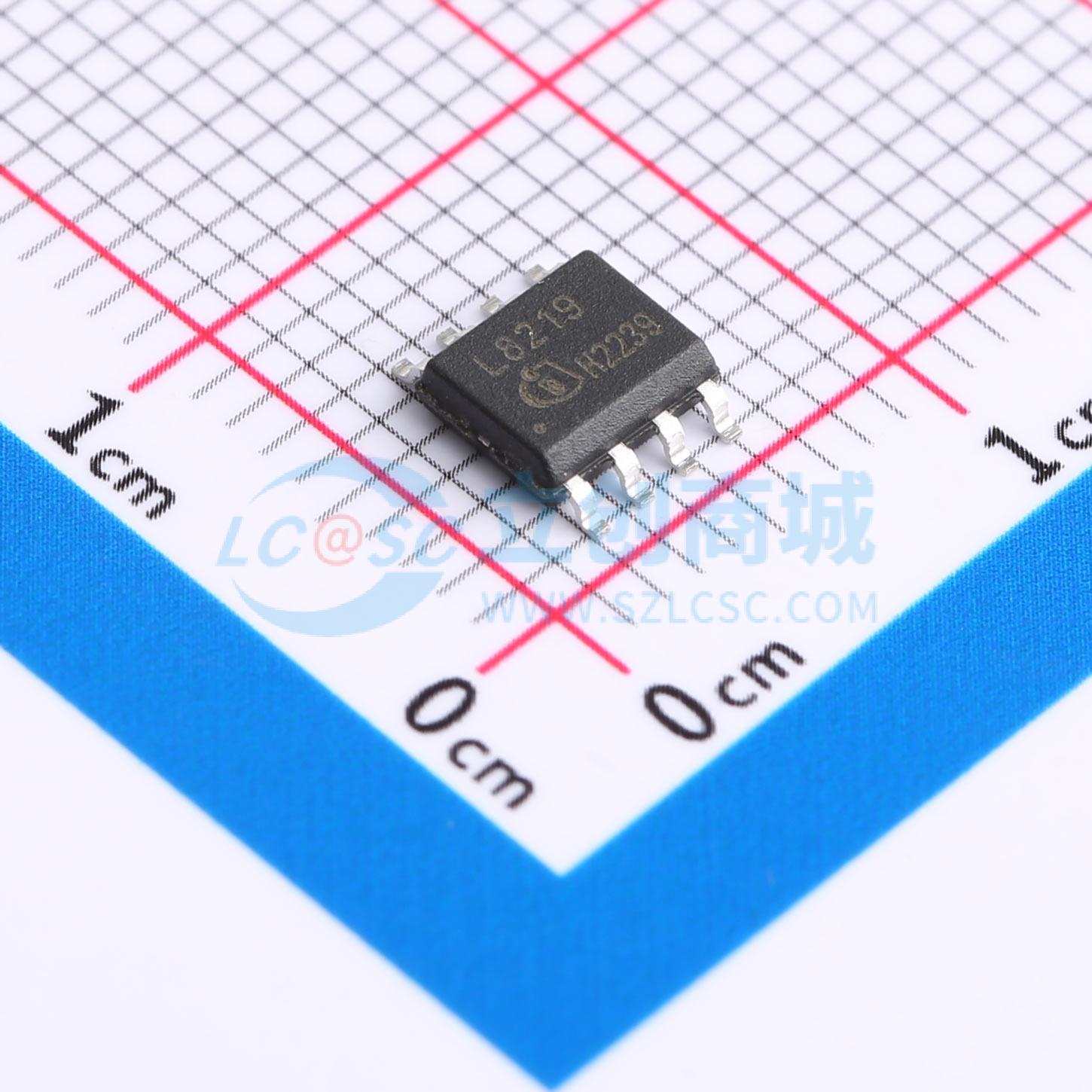

XDPL8219

XDPL8219是一款用于高功率因数反激式转换器的高性能次级侧调节（SSR）恒压（CV）控制器。该器件在准谐振模式（QRMn）下工作，可在较宽的负载范围内实现效率最大化和电磁干扰（EMI）最小化。在轻载时进入有源突发模式（ABM），以防止产生可听噪声，同时实现低至<100mW的空载待机功耗。XDPL8219可检测输入电压类型（交流或恒定直流），并相应调整其专有的电压模式脉冲调制器，以提高系统性能。对于交流输入，它通过调整脉冲调制，在较宽的输入和负载范围内实现高功率因数（PF > 0.9）和低总谐波失真（THD < 10%）。对于恒定直流输入，它通过调整脉冲调制使开关频率抖动，从而在整个工作范围内降低EMI。英飞凌创新的数字电源平台在标准DSO - 8封装中最大限度地发挥了XDPL8219的性能。XDPL8219通过通用异步收发传输器（UART）信号报告估算的输入电压、估算的线频率、控制器温度、最后错误代码和输入电压丢失指示。此外，它还可通过UART进行参数配置，提供最大的设计灵活性和性能优化。英飞凌提供包括适用于个人计算机的用户友好图形用户界面在内的编程工具，用于配置XDPL8219的参数。该器件内置600V高压启动单元，并具有专有的启动序列，以确保输出电压快速上升且过冲最小。

• 带有功率因数校正（PFC）的反激式控制器
• 次级侧调节（SSR）恒压（CV）输出
• 集成600V高压启动单元
• 支持通用交流输入（90Vrms至305Vrms）和直流输入（127V至431V）
• 增强的总谐波失真（THD）校正
• 增强的功率因数（PF）校正
• 在较宽的负载范围内，对于高达277Vrms的交流输入，PF > 0.9且THD < 10%
• 采用准谐振模式（QRMn），开关处于谷值n，实现高效率和低电磁干扰（EMI）
• 采用有源突发模式（ABM），空载待机功耗低至<100mW且可听噪声低
• 对于恒定直流输入，通过开关频率抖动实现低EMI
• 通过单向通用异步收发传输器通信报告输入电压、线频率、控制器温度、输入电压丢失和最后触发保护的错误代码
• 保护功能：输入过压、输入欠压、输出过压、输出短路、VCC过压、VCC欠压和集成电路（IC）过温保护
• UL1310安全特性：根据估算的输入电压自适应CS引脚最大电压和QRMn最小谷值数限制，以防止在较高输入电压下输出功率过大
• 数字可配置参数：最大开关频率、ABM突发频率、保护阈值和反应（自动重启/锁存）等

• LED灯具电子控制装置的前级PFC转换器
