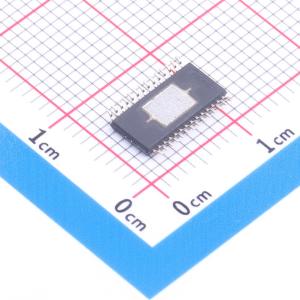

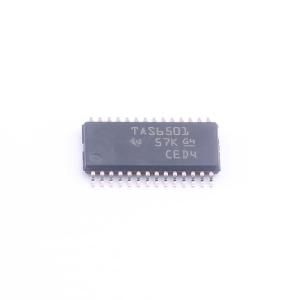

温馨提醒：图片仅供参考，商品以实物为准

TAS6501QPWPRQ1

数字输入单通道汽车级无散热片D类音频放大器带电流感应和实时负载诊断

品牌名称: TI(德州仪器)
商品型号: TAS6501QPWPRQ1
商品编号: C53100880
商品封装: HTSSOP-28
包装方式: 编带
商品毛重: 1.92克(g)

商品参数

商品概述

TAS6501-Q1 是一款单通道数字输入D类音频放大器，支持2MHz开关频率，可实现成本和尺寸优化的单通道音频放大器设计。该器件工作电压范围为4.5V至19V，可输出最高15W功率（14.4V、4Ω、10% THD+N条件下）。该器件集成了直流和交流负载诊断功能，可在启用输出级之前确定连接负载的状态。此外，该器件可在播放模式下，通过独立于主机和音频输入工作的实时负载诊断功能，在有音频或无音频的情况下监测输出负载状态。TAS6501-Q1可监测器件的输出电流、PVDD电压和温度，并可通过TDM或I2S输出该数据。TAS6501-Q1集成的DSP支持先进的保护功能，包括PVDD折返、热折返和Speaker Guard™ Pro功率限制器。DSP还支持额外的低延迟信号路径，在48kHz采样率下可实现最高70%更快的信号处理，适用于对时间敏感的主动降噪（ANC）和道路降噪（RNC）应用。该器件提供小型焊盘朝下带可焊侧翼的TSSOP和QFN封装，可实现无散热片的音频放大器设计。

商品特性

通过AEC-Q100汽车应用认证
工作温度等级1:-40℃ 至 +125℃ TA
工作电压范围4.5V 至 19V，支持40V负载突降
支持1.8V和3.3V I/O
I2C控制，提供8个地址选项
14.4V下空闲功耗低于0.5W，PVDD关断损耗最大低于5μA
可通过I2S或TDM输出电流检测
无需外部电路
实时负载诊断
播放音频时可监测输出状态
支持开路负载、短路负载、电源短路、接地短路检测
集成DSP处理
热监测与折返
PVDD监测与折返
削波检测
低延迟路径，在48kHz下可减少超过70%的信号延迟
支持直流和交流待机负载诊断
音频输入支持I2S和TDM，最高支持TDM16
支持输入采样率:16kHz、32kHz、44.1kHz、48kHz、96kHz、192kHz
音频输出支持384kHz至2MHz可配置输出开关频率
输出功率可达15W（14.4V、4Ω、10% THD+N）
总谐波失真加噪声<0.02%（4Ω、1W、1kHz）
信噪比105dB
输出噪声:14.4V下A加权为41μVRMS
输出短路保护
支持Speaker GuardTM Pro功率限制器
可配置过温警告和关断
可通过I2C读取温度和电源电压
支持直流偏移、欠压和过压保护
可轻松满足CISPR25-L5 EMC规范
采用先进扩频技术

应用领域

声学车辆警报系统（AVAS）
紧急呼叫（eCall）
汽车主机
远程信息处理控制单元
汽车仪表盘显示

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	单声道
	输出功率	15Wx1@4Ω

	属性	参数值
	总谐波失真+噪声(THD+N)	0.02%
	信噪比	105dB
	工作电压	4.5V~19V
	工作温度	-40℃~+125℃
