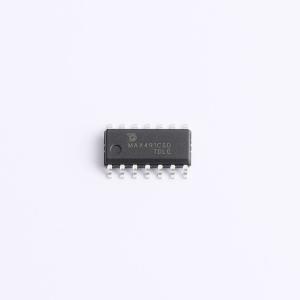

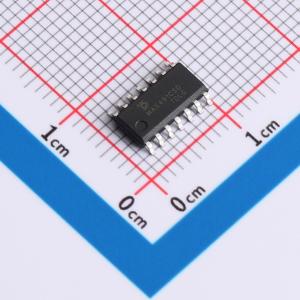

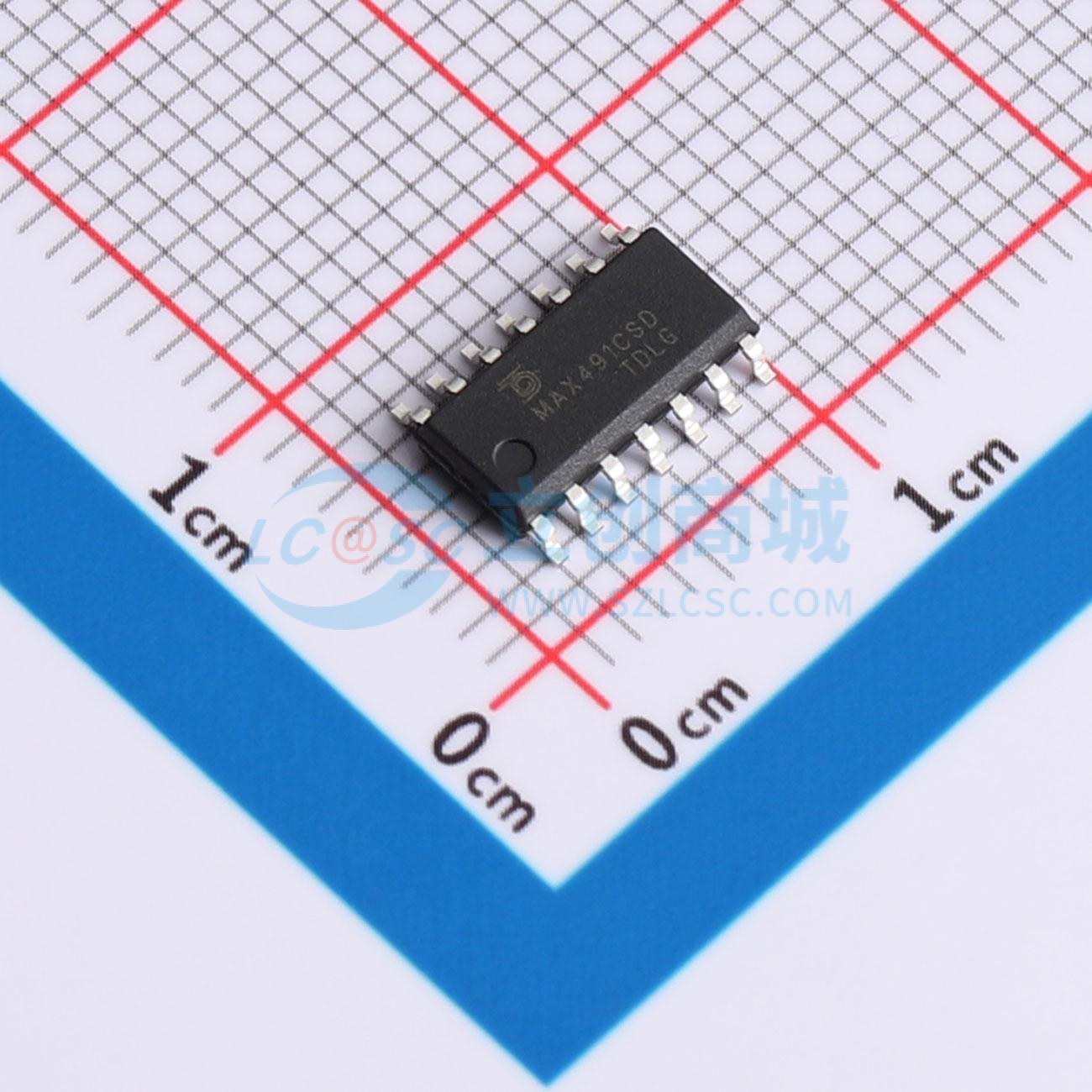

MAX491CSD-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX481、MAX483、MAX485、MAX487 - MAX491和MAX1487是用于RS - 485和RS422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。MAX483、MAX487、MAX488和MAX489具有降摆率驱动器，可将电磁干扰（EMI）降至最低，并减少因电缆端接不当引起的反射，从而实现高达250kbps的无差错数据传输
品牌名称: Tudi(钍地半导体)
商品型号: MAX491CSD-TUDI
商品编号: C53086260
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.209克(g)

商品参数

商品概述

MAX491是一款用于RS-422通信的低功耗收发器。每个器件包含一个驱动器和一个接收器。该驱动器具有不受限制的转换速率，可实现高达2.5Mbps的传输。这些收发器在驱动器禁用且处于空闲或满载状态时，消耗的电源电流在10μA至500μA之间。所有器件均在单5V电源下工作。驱动器具有短路电流限制功能，并受热关断电路保护，该电路将驱动器输出置于高阻态以防止过大的功耗损耗。接收器输入具有安全特性，保证当输入开路时输出为逻辑高电平。MAX491的接收器输入阻抗为八分之一单位负载，允许最多256个收发器连接到总线。MAX491支持全双工通信。

商品特性

4.5V至5.5V电源供电，支持RS485/RS422全双工通信
具备失效安全功能
1/8单位负载，允许最多256个器件连接到总线
驱动器具备短路输出保护
接收器具备开路失效安全保护
抗噪声能力强
集成瞬态电压抑制功能
在电气噪声环境下的数据速率可达2.5Mbps
A、B端口保护：HBM±15KV

应用领域

低功耗RS-485/RS-422收发器
用于电磁干扰敏感应用的收发器
工业控制局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~5.5V
	数据速率	2.5Mbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	0℃~+70℃
	静态电流	-
	通讯模式	全双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护
