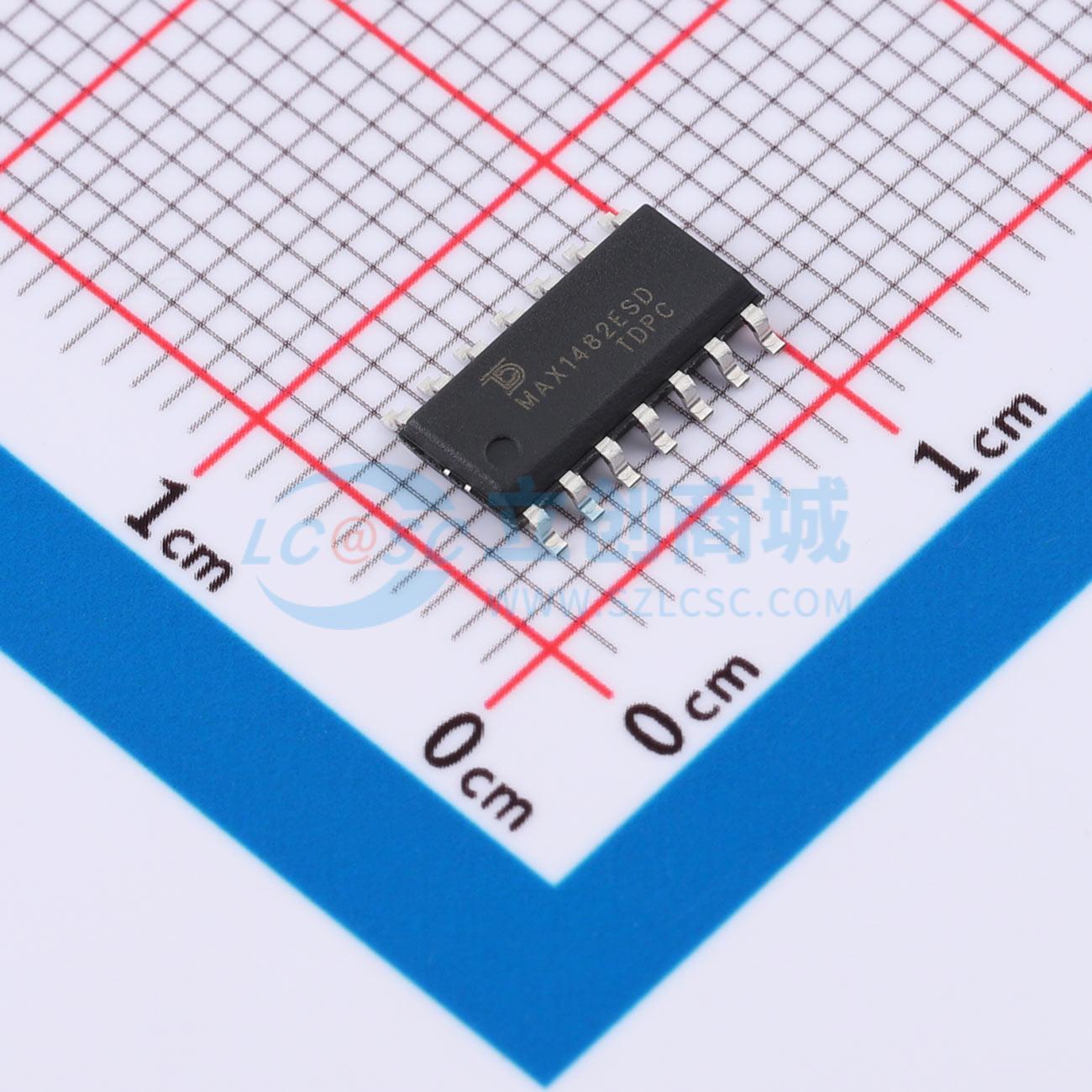

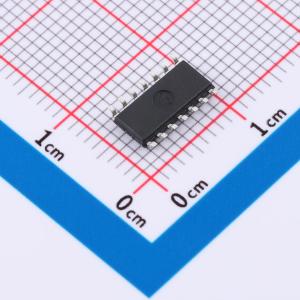

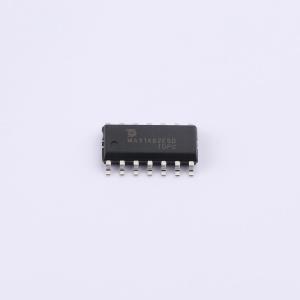

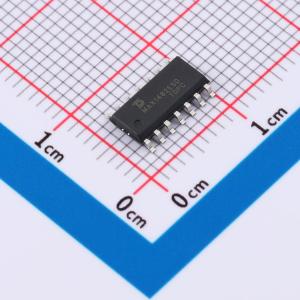

温馨提醒：图片仅供参考，商品以实物为准

MAX1482ESD-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 20μA、1/8单位负载、限摆率、RS-485收发器
品牌名称: Tudi(钍地半导体)
商品型号: MAX1482ESD-TUDI
商品编号: C53086208
商品封装: SOP-14
包装方式: 编带
商品毛重: 0.2065克(g)

商品参数

商品概述

MAX1482是一款用于RS - 422通信的低功耗收发器。它具有限斜率驱动器，可降低EMI并减少因电缆端接不当引起的反射。保证数据速率高达250kbps。MAX1482具有低功耗电源，还具备低电流关断模式，并由单一5V电源供电。驱动器具有短路电流限制功能，并受热电路保护，该热电路可使驱动器输出进入高阻抗状态，以防止过度功耗。接收器输入具有故障保护功能，可确保在输入开路时输出逻辑高电平。MAX1482为全双工，输入阻抗为1/8单位负载，保证总线上最多可连接256个收发器。

商品特性

低工作电流20µA
限斜率以降低EMI和减少反射
低电流关断模式0.1µA
专为RS - 485和RS - 422应用设计
由单一+5V电源供电
共模输入电压范围为 - 7V至+12V
总线上最多允许连接256个收发器（1/8单位负载）
驱动器过载保护采用电流限制和热关断功能

应用领域

低功耗RS - 485/RS - 422网络
对EMI敏感应用的收发器
工业控制局域网
大型256节点局域网

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	5V
	数据速率	250Kbps

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	240uA
	通讯模式	全双工
	功能特性	Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式
