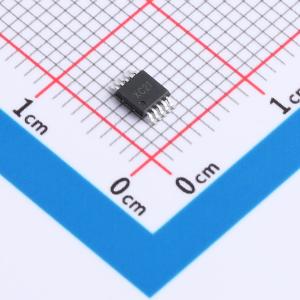

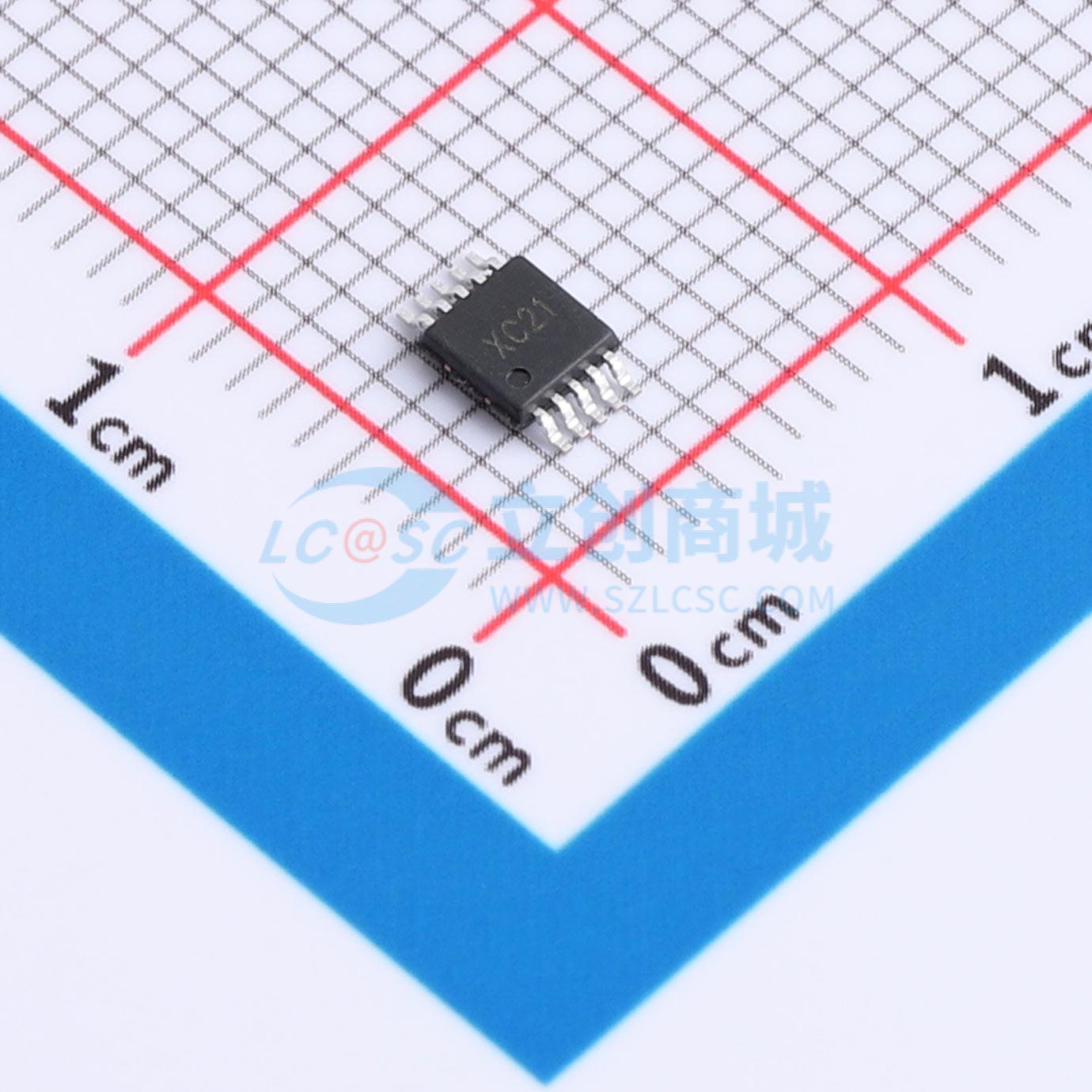

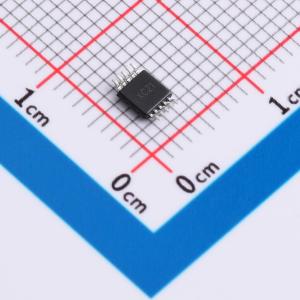

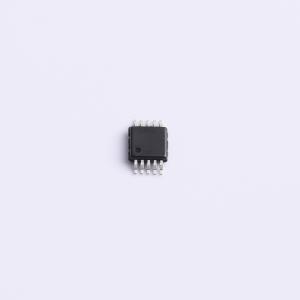

XADC124S021-XC

XADC124S021是一款12位高速率、低功耗、4通道,2.25 V - 3.5 V工作电压，100KSPS 至 400KSPS模数转换芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XADC124S021是一款12位高速率、低功耗、4通道,2.25 V - 3.5 V工作电压，100KSPS 至 400KSPS模数转换芯片
品牌名称: SiChange(芯昌科技)
商品型号: XADC124S021-XC
商品编号: C53084385
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.1482克(g)

商品参数

商品概述

XADC124S021是一款高速率、低功耗、4通道、12位模数转换器芯片。其模拟电源电压VA范围为2.25V至3.50V。该芯片性能覆盖100KSPS至400KSPS的宽采样率范围。它采用内置采样保持电路的逐次逼近寄存器架构，可配置为在IN1至IN4输入端口接收多达四路单端输入信号，每个通道的模拟输入范围为0至VA。该器件采用10引脚MSOP封装，工作温度范围为-40℃至85℃，并可pin-to-pin替代ADC124S021。

商品特性

电源电压范围：2.25V至3.50V
12位分辨率
4个单端输入IN1至IN4
采样率：100KSPS至400KSPS
串行接口：兼容SPI/QSPI/MICROWIR/DSP
10引脚MSOP封装

应用领域

便携式系统
远程数据采集
仪表与控制系统
医疗器械
移动通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	400kHz
	通道数	4
	工作电压	2.25V~3.5V
	接口类型	SPI
	差分输入	否
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	72dB
	时钟/振荡器	外置
	时钟频率(fc)	1.6MHz~6.4MHz
	基准电压源	内置
	ADC架构	SAR
	功能特性	多路复用器；上电复位
