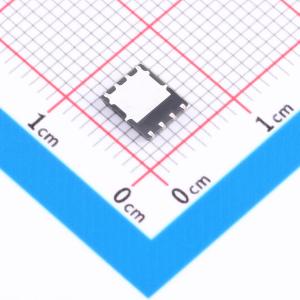

温馨提醒：图片仅供参考，商品以实物为准
DON60N12TF
DON60N12TF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGT工艺/N管/120V/60A/13MΩ/(典型10MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- DON60N12TF
- 商品编号
- C53069941
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 12mΩ@10V | |
| 耗散功率(Pd) | 125W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 536pF |
商品概述
这款N沟道MOSFET采用先进的SGT技术和设计，可在低栅极电荷下提供出色的导通电阻RDS(on)。它可用于多种应用场景。
商品特性
- 漏源电压VDS = 120 V，漏极电流ID = 60 A，在栅源电压VGS = 10 V时，导通电阻RDS(ON) < 13 mΩ（典型值：10 mΩ）
- 低栅极电荷
- 提供环保器件
- 采用先进的高单元密度SGT技术，实现超低导通电阻RDS(ON)
- 封装散热性能良好
- 潮湿敏感度等级为3级（MSL3）
