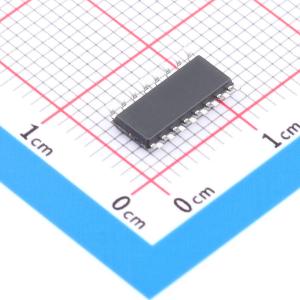

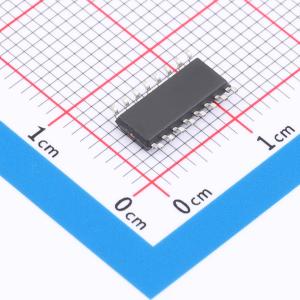

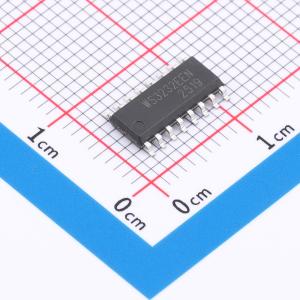

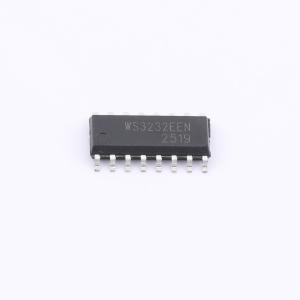

温馨提醒：图片仅供参考，商品以实物为准
WS3232EEN
RS232通讯接口芯片，采用3V供电，满足EIA/TIA - 232和CCITT V.28/V.24通信要求，低功耗，内置驱动器、接收器和开关电容稳压器，具备ESD防护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NJGW(南京国微)
- 商品型号
- WS3232EEN
- 商品编号
- C53064347
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.415947克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps | |
| 工作电压 | 3V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.5mA | |
| 功能特性 | - |
商品概述
南京国微电子有限公司研制的WS3232E系列是采用3V供电的接口芯片，满足EIA/TIA-232和CCITT V.28/V.24通信要求，符合低功耗标准。内部集成两个驱动器、两个接收器和一个专用的开关电容稳压转换器。该器件可在3V至5.25V电源电压下工作，保证数据传输速率达到250kbit/s，所有RS232输入/输出引脚均提供超过EN61000-4-2标准的静电放电保护，具体为±15kV空气放电和±8kV接触放电。
商品特性
- 在3.3V或5V供电时，满足EIA/TIA-232F和CCITT V.28/V.24协议的通信要求
- 低静态工作电流：典型值 0.5 mA，最大值 1 mA
- 保证250kbps数据传输速率
- 集成专用开关电容电压转换器
- RS232输入/输出引脚提供静电放电防护：±15kV人体模型，±15kV EN61000-4-2空气间隙放电，±8kV EN61000-4-2接触放电
应用领域
- 电池供电设备和手持设备
- 笔记本和掌上电脑
- 蜂窝电话数据线缆
- 终端适配器和POS终端
- 调制解调器
