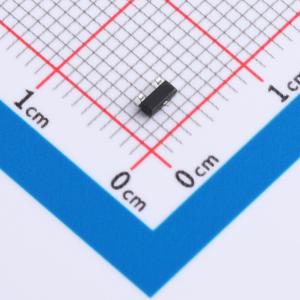

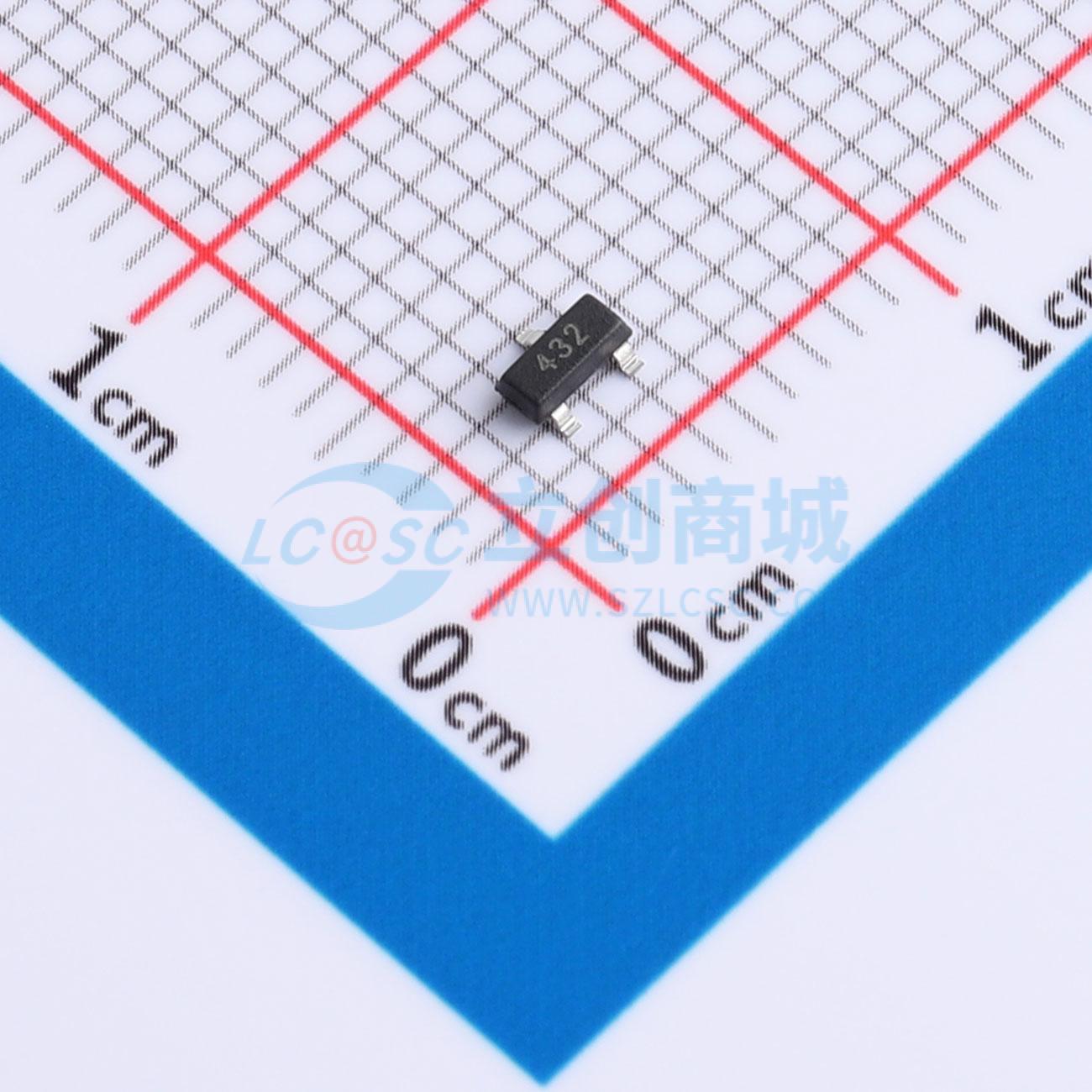

TL432-TD(0.68)

三端可调并联稳压器，具备高精度带隙基准、热稳定性和宽工作电流

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TL432-T想0.72*0.68mm输出类型：可调式输出电压：1.24V~15V 输出电流：100mA 最小阴极电流调节：100uA 工作温度：0℃~+70℃
品牌名称: TDSEMIC(拓电半导体)
商品型号: TL432-TD(0.68)
商品编号: C53064212
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

TL432-TD是一款三端可调分流稳压器，具有高精度1.24V带隙基准电压源，提供0.5%和1%的容差。该器件具备热稳定性、宽工作电流（50mA）以及0°C至85°C的扩展工作温度范围，适用于电源应用。TL432提供高达12V的宽工作电压范围，是3.0V~3.3V开关模式电源隔离反馈电路中电压基准要求的绝佳选择。其严格的容差通过几乎消除了电源制造过程中额外工艺的需求，为电源制造商保证了更低的设计成本。输出电压可通过两个外部电阻器从Vref调节至12V。该器件在宽电流和温度范围内表现出低动态输出阻抗和低噪声特性。其输出方程为V_KA = V_ref × (1 + R1/R2) + I_ref × R1。

商品特性

高精度1.24V带隙基准电压源
0.5%和1%的容差
宽工作电流范围：50mA
扩展工作温度范围：0°C至85°C
宽工作电压范围：高达12V
适用于3.0V~3.3V开关模式电源的隔离反馈电路
低动态输出阻抗
低噪声

应用领域

分流稳压器
大电流分流稳压器
精密电流限制器

数据手册PDF

放大查看下载PDF

	属性	参数值
	电压基准类型	并联
	静态电流(Iq)	1mA
	最小阴极电流调节	100uA
	噪声(0.1Hz-10Hz)	15uVp-p
	噪声(10Hz-10kHz)	50uVp-p
	工作温度	-0℃~+70℃

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	输出电压	1.24V~15V
	输出电流	100mA
	精度	±0.5%
	温度系数	50ppm/℃
