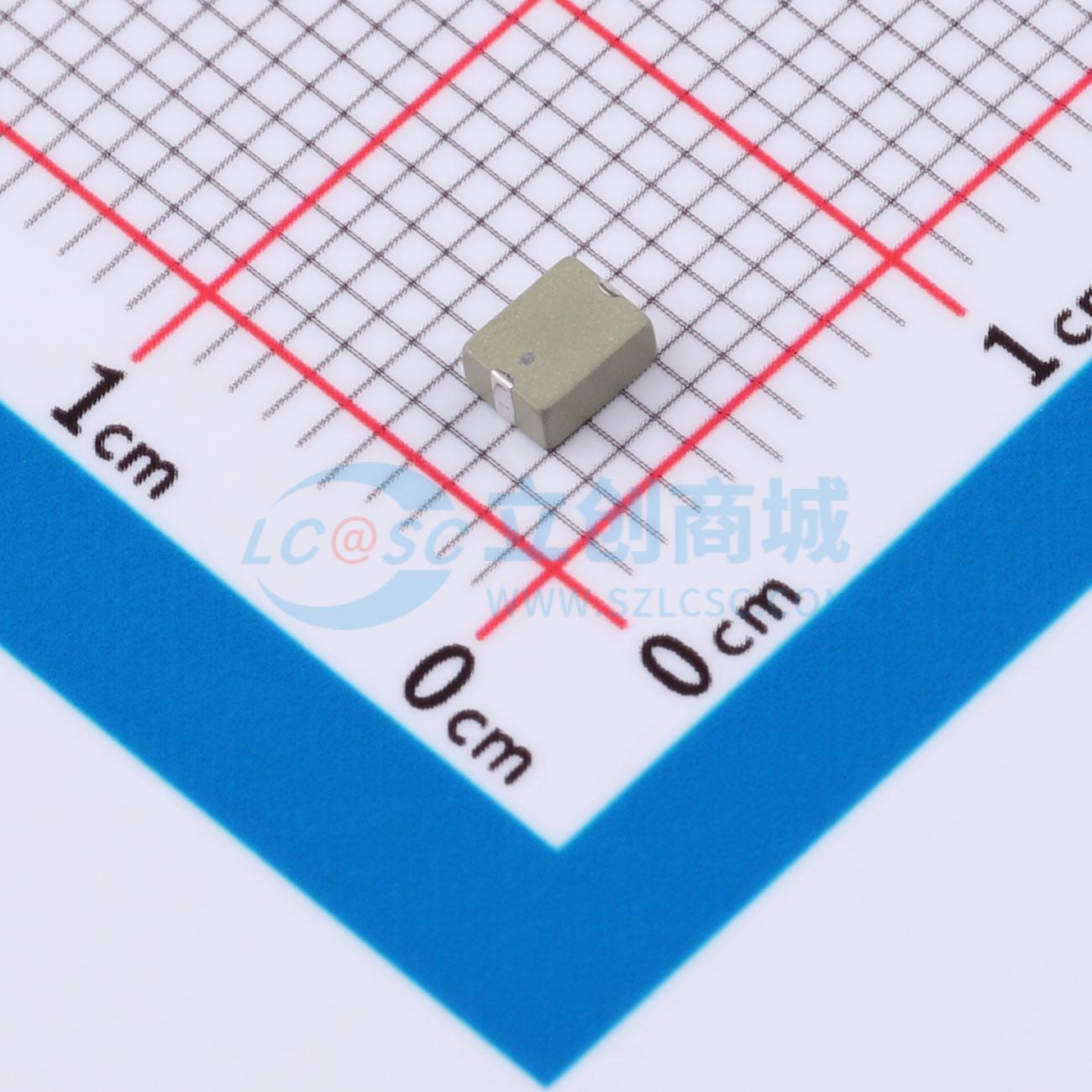

KH-LF3225-N215

微波带通滤波器 LF 系列产品专为 WLAN、卫星电视、蓝牙、低噪声下变频器、个人手持式电话系统及无绳电话应用而设计。该系列产品具有低插入损耗、高衰减以及小型表面贴装器件片式设计，能够减少复杂的调谐工作，从而简化电路设计。

• 产品尺寸：3.2×2.5×1.5 mm
• 结构：多层结构滤波器
• 工作温度范围：-40℃ ~ +105℃
• 贮藏温度范围：-40℃ ~ +90℃
• 耐振动：在 10~55Hz 频率、1.5mm 振幅下，沿 X、Y、Z 方向各振动 2 小时后，电气性能符合指标
• 耐跌落冲击：从 100cm 高度向 X、Y、Z 三个面分别自由跌落在硬木板上各 3 次后，无机械损伤
• 耐焊接热：可承受 120~150℃ 预热 120 秒后，在 255℃+10℃ 焊锡中浸渍 5±0.5 秒，或使用 300℃-10℃ 电烙铁焊接 3±0.5 秒，焊接面无损伤
• 端子粘附强度：在电极端子或表面可承受 5N（尺寸≤0603）或 10N（尺寸>0603）的水平推力 10±1 秒，无明显外观损坏或电极移位
• 耐弯曲：焊接在厚度为 1.6±0.2mm 或 0.8±0.1mm 的 PCB 板中央，以 1mm/s 速度弯曲至 1.5mm 距离并保持 5±1 秒，产品金属层无脱落
• 耐湿热：在 60±2℃、90~95% 相对湿度环境中放置 96 小时，常温恢复 1~2 小时后，电气性能符合指标
• 高温耐久：在 105±5℃ 环境中放置 96±2 小时，常温恢复 1~2 小时后，电气性能符合指标
• 低温耐久：在 -40℃±5℃ 环境中放置 96±2 小时，常温恢复 1~2 小时后，电气性能符合指标
• 温度循环：在 -40℃ 和 +105℃ 环境中各保持 30 分钟，循环 5 次，常温恢复 1~2 小时后，电气性能符合指标

• 无线局域网
• 卫星电视
• 蓝牙
• 个人手持式电话系统
• 无绳电话
