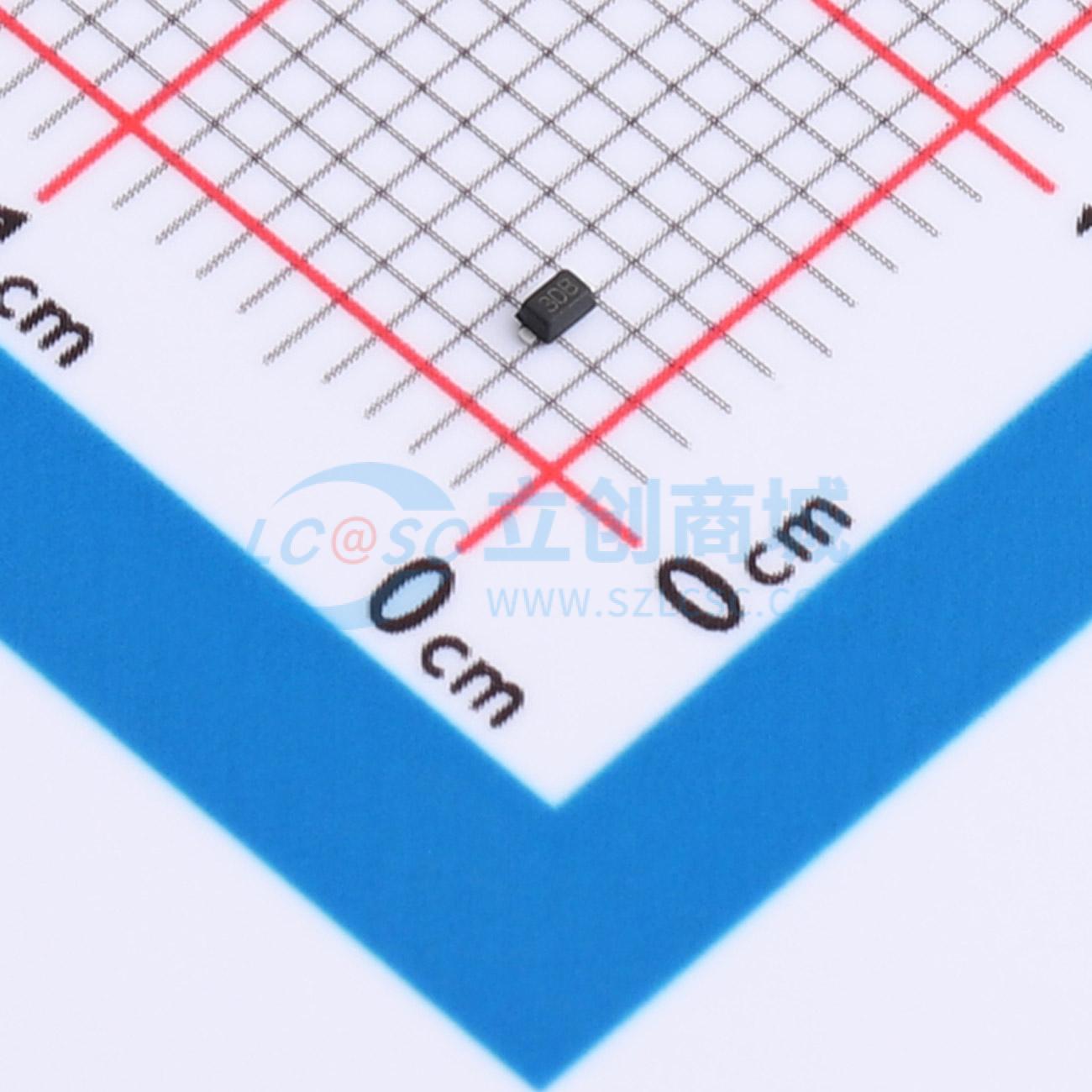

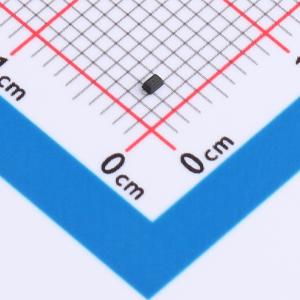

温馨提醒：图片仅供参考，商品以实物为准
ESDB03D5
双向ESD保护二极管，适用于手机、笔记本电脑等设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- High Diode(海德)
- 商品型号
- ESDB03D5
- 商品编号
- C53058595
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.021575克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压(VBR) | 3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 小尺寸外形：0.063英寸x 0.032英寸（1.6 x 0.8毫米）
- 保护一条双向I/O线路
- 低钳位电压
- 工作电压：3.3V
- 低漏电流
- 符合RoHS标准
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
- 数码相机
