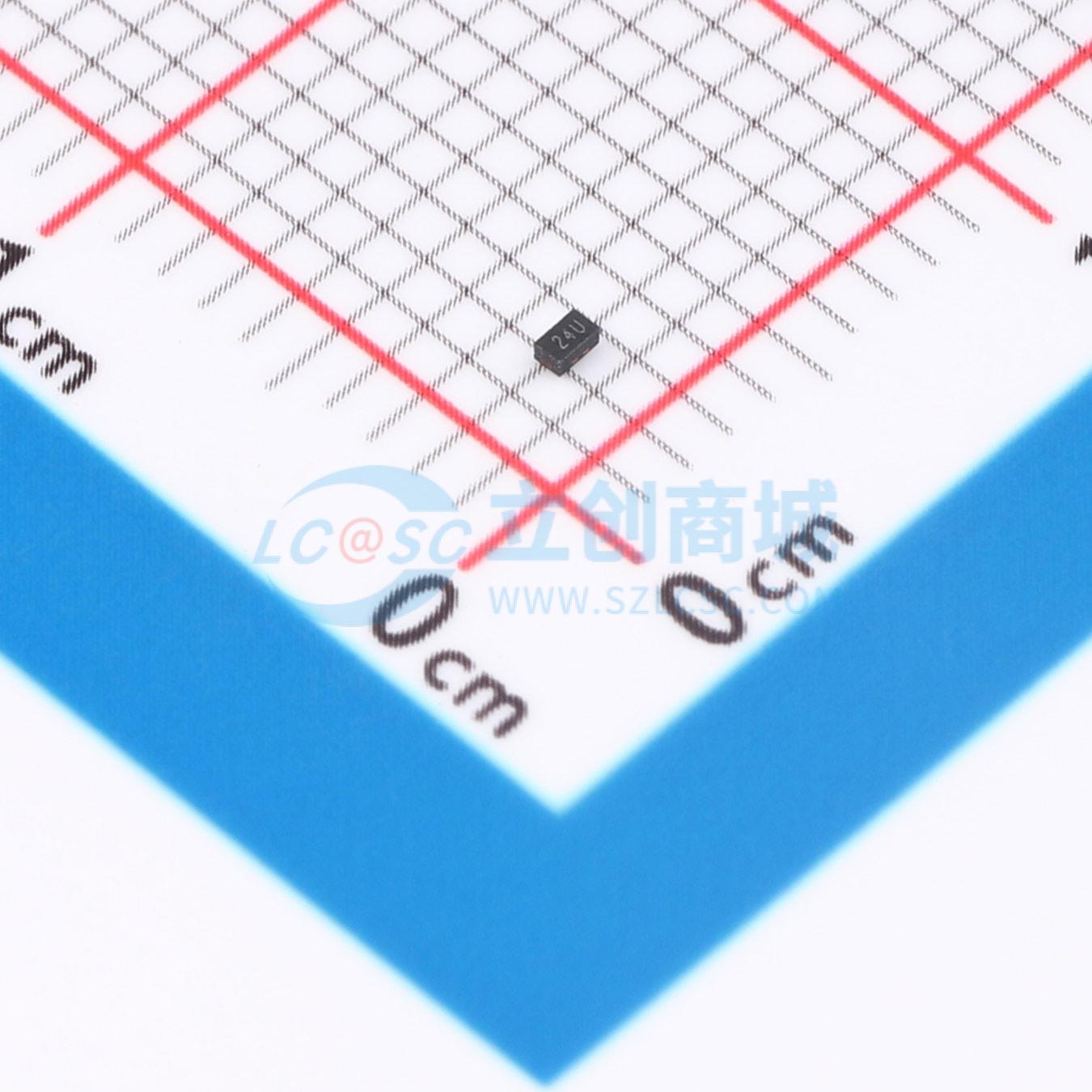

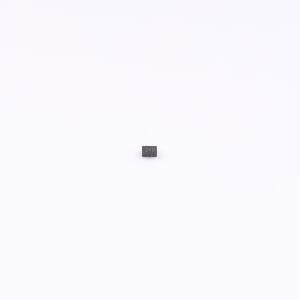

温馨提醒：图片仅供参考，商品以实物为准
KRCLAMP2431T
双向 24V 1.5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KUU
- 商品型号
- KRCLAMP2431T
- 商品编号
- C53056019
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 54V | |
| 峰值脉冲电流(Ipp) | 1.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 31V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 0.4pF |
商品概述
该器件是一款双向ESD保护二极管，采用DFN1006封装，工作电压为24V。它符合AEC-Q101高可靠性标准与RoHS规范，提供低钳位电压和低漏电流，适用于保护敏感电子设备免受静电放电（ESD）事件的影响。
商品特性
- 2引脚无引线封装
- 结电容最大值：0.6pF
- 峰值脉冲电流 (8/20μs)：1.5A
- IEC61000-4-2 (ESD) ±15kV (空气放电)，±8kV (接触放电)
- 低钳位电压
- 低漏电流
- 工作电压：24V
- 符合AEC-Q101高可靠性标准
- 符合RoHS规范
- 双向保护
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器和数码相机
- 外围设备和音频播放器
- 工业设备
