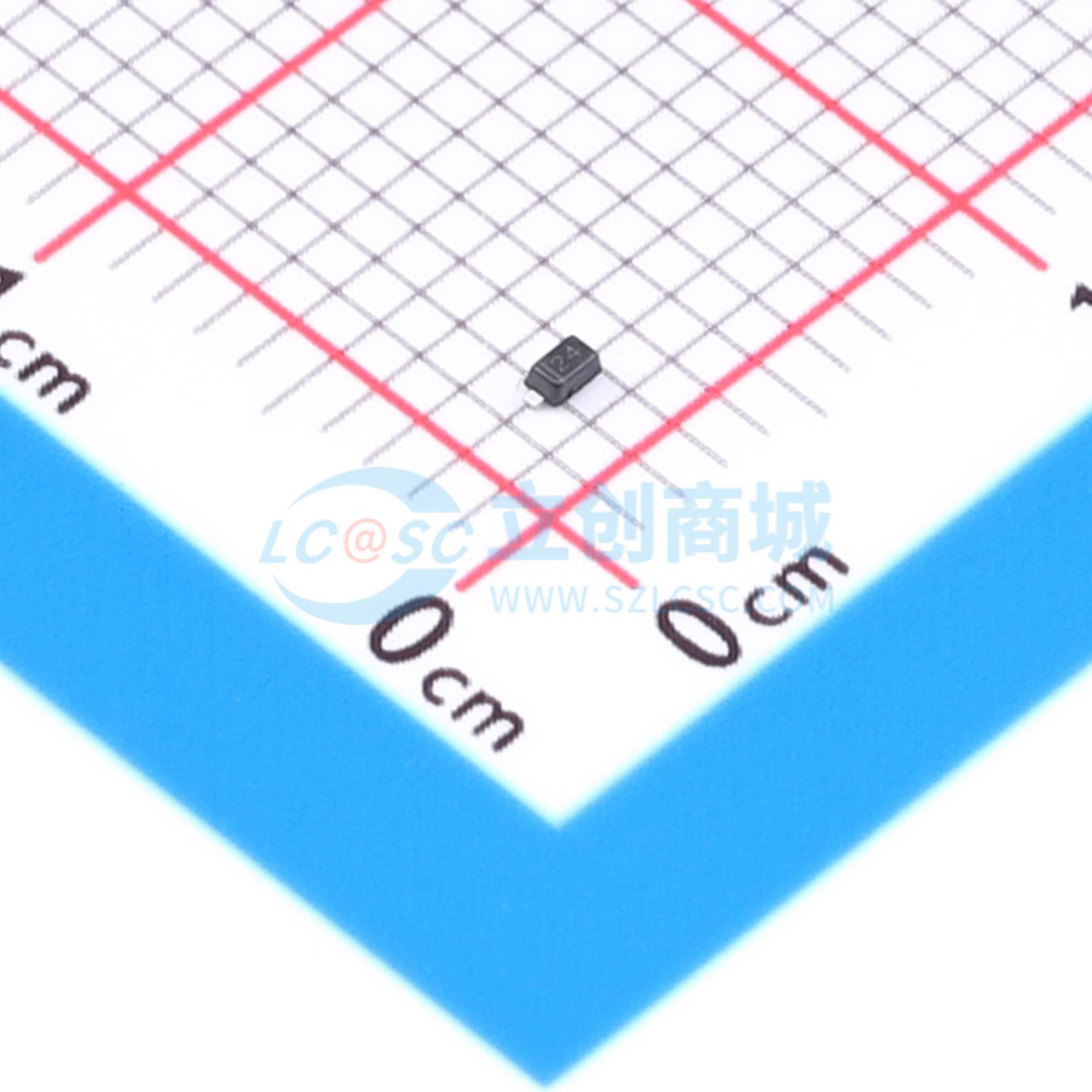

温馨提醒：图片仅供参考，商品以实物为准
JEU24D5
用于ESD保护的单向TVS二极管，小尺寸、低钳位电压、低漏电流、符合ROHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- JEU24D5是捷捷微生产的单向ESD静电保护二极管，封装SOD-523，峰值脉冲功率200W，截止电压24V，击穿电压26.7V，ESD耐量±22kV，适用于便携式设备、IoT模块的静电防护。
- 品牌名称
- JJW(捷捷微)
- 商品型号
- JEU24D5
- 商品编号
- C53031576
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 48V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压(VBR) | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 25pF |
商品特性
- 小外形尺寸：0.063英寸 x 0.032英寸（1.6x0.8毫米）
- 保护一条单向I/O线路
- 低钳位电压
- 工作电压：24V
- 低泄漏电流
- 符合ROHS标准
- SOD - 523封装
- 模塑料可燃性等级：UL 94V - 0
- 重量0.5毫克（约）
- 每卷数量：5000个
- 引脚镀层：无铅
- 标记代码：24
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式机和服务器
- 便携式仪器
- 外设
- 数码相机
