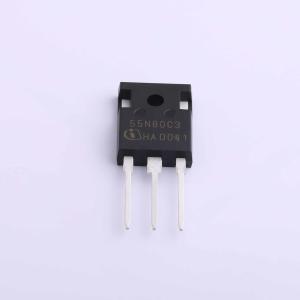

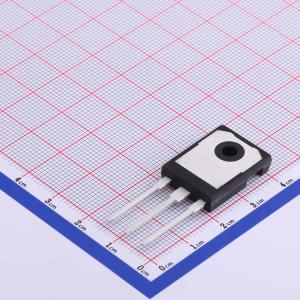

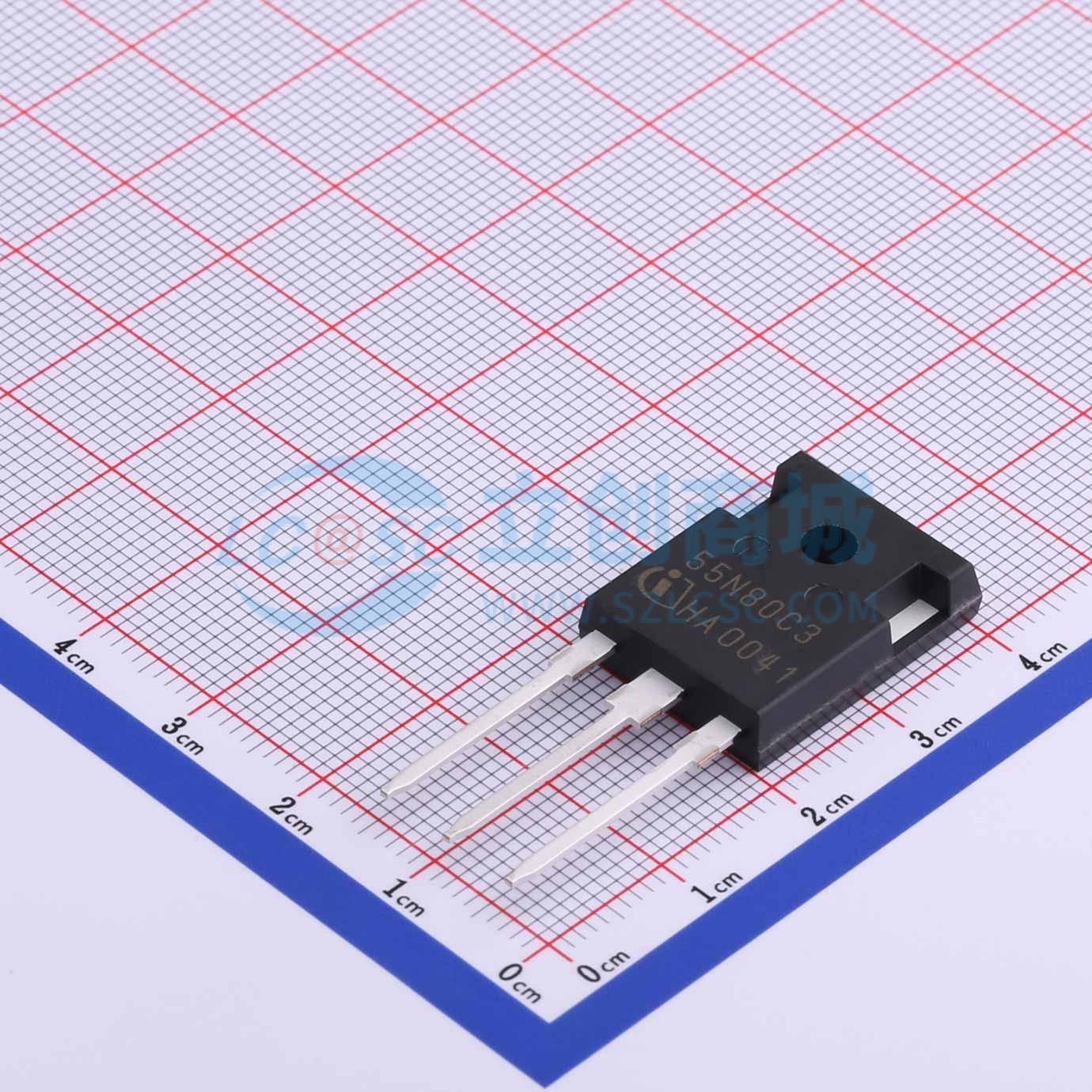

SPW55N80C3
1个N沟道 耐压:850V 电流:54.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 800V CoolMOSTM C3适用于：；· 具有高直流母线电压的工业应用；· 开关应用（如有源钳位正激电路）
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- SPW55N80C3
- 商品编号
- C539328
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 850V | |
| 连续漏极电流(Id) | 54.9A | |
| 导通电阻(RDS(on)) | 85mΩ@10V,32.6A | |
| 耗散功率(Pd) | 500W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.9V | |
| 栅极电荷量(Qg) | 288nC@10V | |
| 输入电容(Ciss) | 7.52nF@100V | |
| 反向传输电容(Crss) | 277pF@400V | |
| 工作温度 | -55℃~+150℃ |
商品概述
适用于以下场景的800V CoolMOS™ C3：
- 具有高直流母线电压的工业应用
- 开关应用（如有源钳位正激电路）
商品特性
- 全新的革命性高压技术
- 极高的dv/dt额定值
- 高脉冲电流能力
- 针对目标应用通过JEDEC认证1)
- 无铅引脚镀层；符合RoHS标准
- 超低栅极电荷
- 超低有效电容
应用领域
- 例如用于个人电脑电源、适配器、液晶与等离子电视、照明、服务器、电信、不间断电源和太阳能等领域的功率因数校正（PFC）级、硬开关脉宽调制（PWM）级和谐振开关PWM级。
