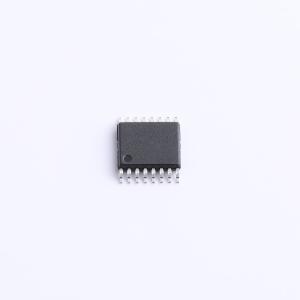

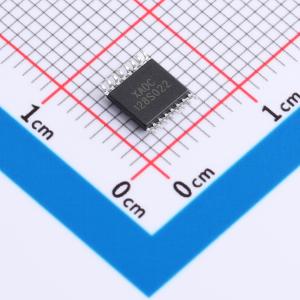

温馨提醒：图片仅供参考，商品以实物为准
XADC128S022-XC
12位高分辨率，超低功耗，2.25 V - 3.5 V工作电压，100KSPS 至 400KSPS模数转换芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XADC128S022是一款12位高分辨率，超低功耗，2.25 V - 3.5 V工作电压，100KSPS 至 400KSPS模数转换芯片
- 品牌名称
- SiChange(芯昌科技)
- 商品型号
- XADC128S022-XC
- 商品编号
- C53026457
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.0958克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 400kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.25V~3.5V | |
| 接口类型 | SPI | |
| 差分输入 | 否 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 信噪比 | 73dB | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 1.6MHz~6.4MHz | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 功能特性 | 多路复用器；上电复位 |
商品概述
XADC128S022 是一款高速率、低功耗、8通道、12位模拟数字转换器芯片。其工作电压 VA 范围为 2.25V ~ 3.50V。该芯片的性能参数覆盖 100KSPS 至 400KSPS 的宽转换范围。它采用带有内部采样保持电路的逐次逼近寄存器架构，可配置为在 IN0 至 IN7 输入端口接收多达八路输入信号，每个通道的模拟输入范围为 0 至 VA。该器件采用 16 引脚 TSSOP 封装，工作温度范围为 -40℃ 至 105℃，并可引脚兼容替代 ADC128S022。
商品特性
- 电源电压范围：2.25V 至 3.50V
-
12位分辨率
- 8个单端输入 IN0 - IN7
- 采样率：100KSPS ~ 400KSPS
- 串行接口：兼容 SPI/QSPI/MICROWIR/DSP
- 16引脚TSSOP封装
应用领域
- 汽车导航
- 便携式系统
- 医疗器械
- 移动通信
- 仪器仪表与控制系统
