温馨提醒：图片仅供参考，商品以实物为准

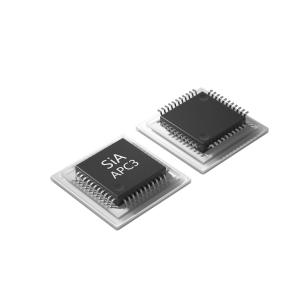

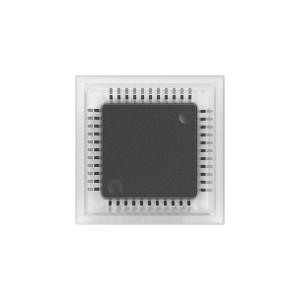

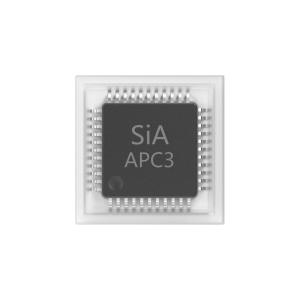

APC3

Name: microcyber(博微) APC3
Brand: microcyber(博微)
SKU: C52993872
Price: 102.54 CNY
Availability: InStock

APC3 DP芯片现场总线通信控制器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: APC3是一款用于PROFIBUS DP智能从站开发的ASICs芯片。APC3支持PROFIBUS DP标准中的DPV0部分。兼容性： 1.在3.3V工作电压情况下，与工作在DPV0模式下的VPC3完全兼容； 2.除工作电压不同之外，与工作在DPV0模式下的SPC3完全兼容；处理器接口： 1.支持Intel和Motorola两种处理器接口模式；通过XINT/MOT和MODE两个引脚可以进行接口模式的配置； 2.通过同步/异步的8位数据接口和11位的地址总线，用户可以直接操作内部双端口RAM；时钟： 1.APC3需要提供48MHZ的外部时钟； 2.APC3能够输出24M/12M的时钟给外部处理器；软件接口： 1.APC3集成1.5k的双端口RAM，主要用于APC3与软件之间的接口； 2.双端口RAM被分为192个段，每个段包括8个字节。软件对双端口RAM的操作以段为单位；状态指示： 1.APC3中MAC状态可以随时通过状态寄存器来查询，如Offline/Passive-idle、DP-State、WD-State、Baud rate状态等； 2.通过中断请求寄存器可以获各种外部事件，从而得到相关的数据，如用户扩展参数数据等；波特率识别： 1.APC3可以自动识别9.6Kbps~12Mbps范围内的波特率； 2.波特率取值分别为：12M、6M、3M、1.5M、500k、187.5k、93.75k、45.45k、19.2k、9.6k，单位bps；温度特性： 1.储存温度：-65℃~150℃； 2.工作温度：-40℃~85℃； 3.结温：-40℃~85℃；
品牌名称: microcyber(博微)
商品型号: APC3
商品编号: C52993872
商品封装: PQFP-44(10x10)
包装方式: 托盘
商品毛重: 1克(g)

商品参数

商品特性

兼容性：在3.3V工作电压情况下，与工作在DPV0模式下的VPC3完全兼容；除工作电压不同之外，与工作在DPV0模式下的SPC3完全兼容
处理器接口：支持Intel和Motorola两种处理器接口模式；通过XINT/MOT和MODE两个引脚可以进行接口模式的配置；通过同步/异步的8位数据接口和11位的地址总线，直接操作内部双端口RAM
时钟：APC3需要提供48MHz的外部时钟；APC3能够输出24M/12M的时钟给外部处理器
软件接口：APC3集成1.5k的双端口RAM，主要用于APC3与软件之间的接口；双端口RAM被分为192个段，每个段包括8个字节；软件对双端口RAM的操作以段为单位
状态指示：APC3中MAC状态可以随时通过状态寄存器来查询，如Offline/Passive-idle、DP-State、WD-State、波特率状态等；通过中断请求寄存器可以获知各种外部事件，从而得到相关的数据，如用户扩展参数数据等
波特率识别：APC3可以自动识别9.6Kbps~12Mbps范围内的波特率；波特率取值分别为：12M、6M、3M、1.5M、500k、187.5k、93.75k、45.45k、19.2k、9.6k，单位bps
温度特性：储存温度：-65~150℃；工作温度：-40~85℃；结温：-40~85℃

应用领域

PLC和DCS的I/O模块
DP网络连接

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	其他接口
	数据速率	12Mbps
	工作电压	3V~3.3V

	属性	参数值
	工作温度	-40℃~+85℃
	功能特性	非易失性配置存储；中断生成
