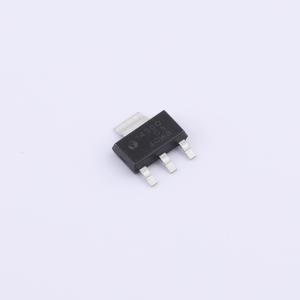

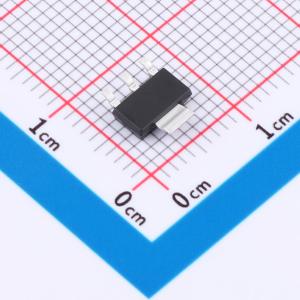

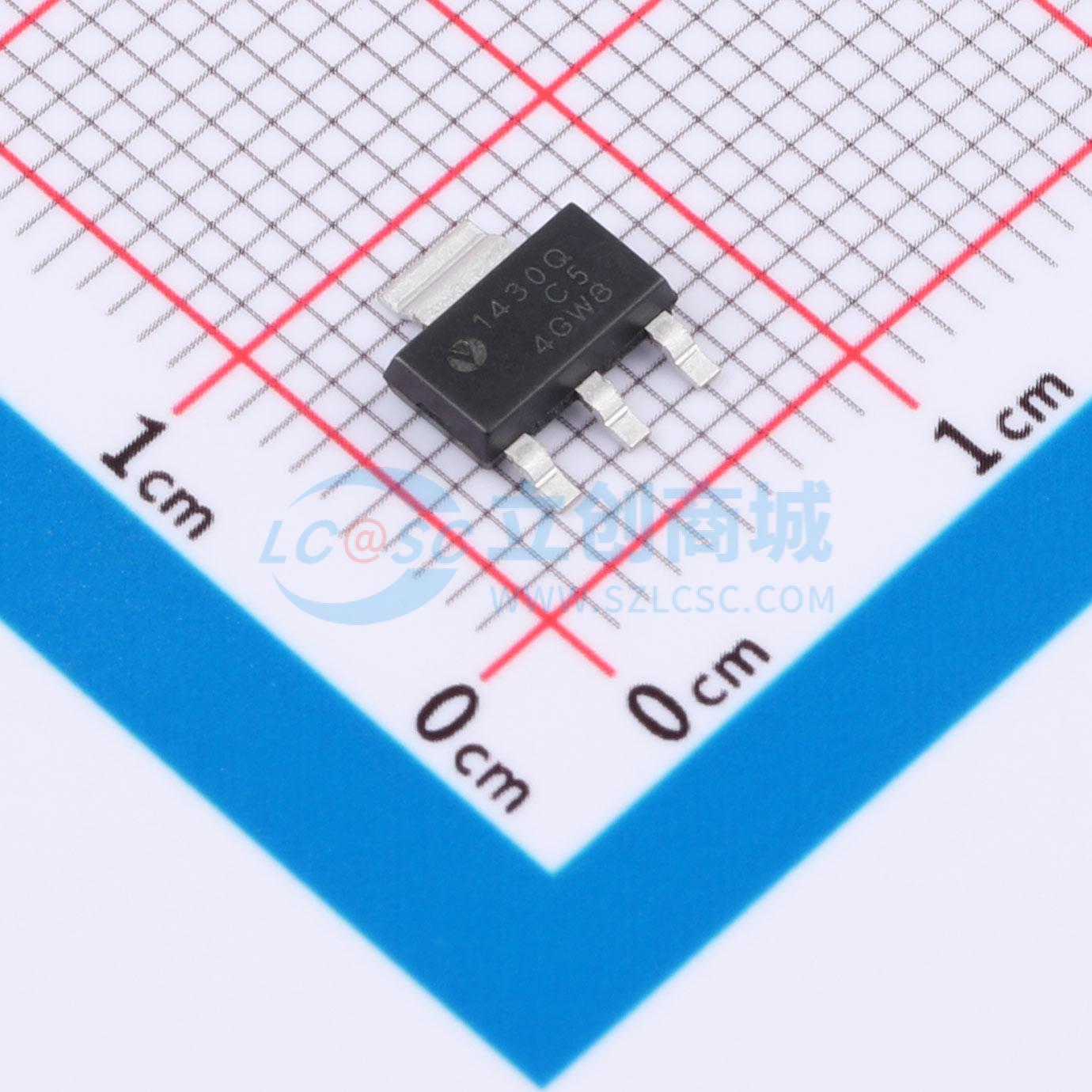

VE1430Q1CAFR5
40V 300mA 低静态电流线性稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线性稳压器、高压低静态电流、车规级、热保护、过流保护、短路保护
- 品牌名称
- Semiment(赛卓)
- 商品型号
- VE1430Q1CAFR5
- 商品编号
- C52993624
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.32604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 3.3V；5V | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 86dB | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | 使能控制；工作状态指示；短路保护；过流保护；电源时序控制；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 |
商品概述
VE1430Q是一款高压、低压差、低静态电流的线性稳压器。其工作输入电压范围为3V至40V。该器件提供多种固定的输出电压选项：3.3V和5.0V。同时，它也提供输出电压可调选项（范围从1.25V至24V）。稳压器输出电流在内部受到限制，并且器件具备短路、过载和过温条件保护。VE1430Q集成了电源正常电路，用于指示输出电压处于稳压状态。它还集成了电源正常延迟电路，用于编程电源正常信号的延迟时间。凭借这些特性，它可用于电源时序控制或微控制器复位。VE1430Q包含热关断、限流故障保护功能，并提供SOIC8-EP、MSOP8-EP和SOT223封装。符合工业标准的产品可通过单独的规格书获取。
商品特性
- 通过AEC-Q100认证，适用于汽车应用：环境温度等级为-40°C至125°C；结温范围为-40°C至150°C
- 3V至40V输入范围
- 8μA静态电源电流
- 与低值输出陶瓷电容器（>0.47μF）配合工作稳定
- 额定电流为300mA
- 提供固定3.3V、5V以及可调输出（1.25V至24V）版本
- 全温度范围内输出精度为±2%
- 具备规定的限流功能
- 电源正常指示
- 可编程的电源正常延迟
- 热关断和短路保护
- 提供SOIC8-EP、MSOP8-EP和SOT223封装
应用领域
- 汽车与工业应用
- 电池供电设备
- 超低功耗微控制器
- 医疗成像
