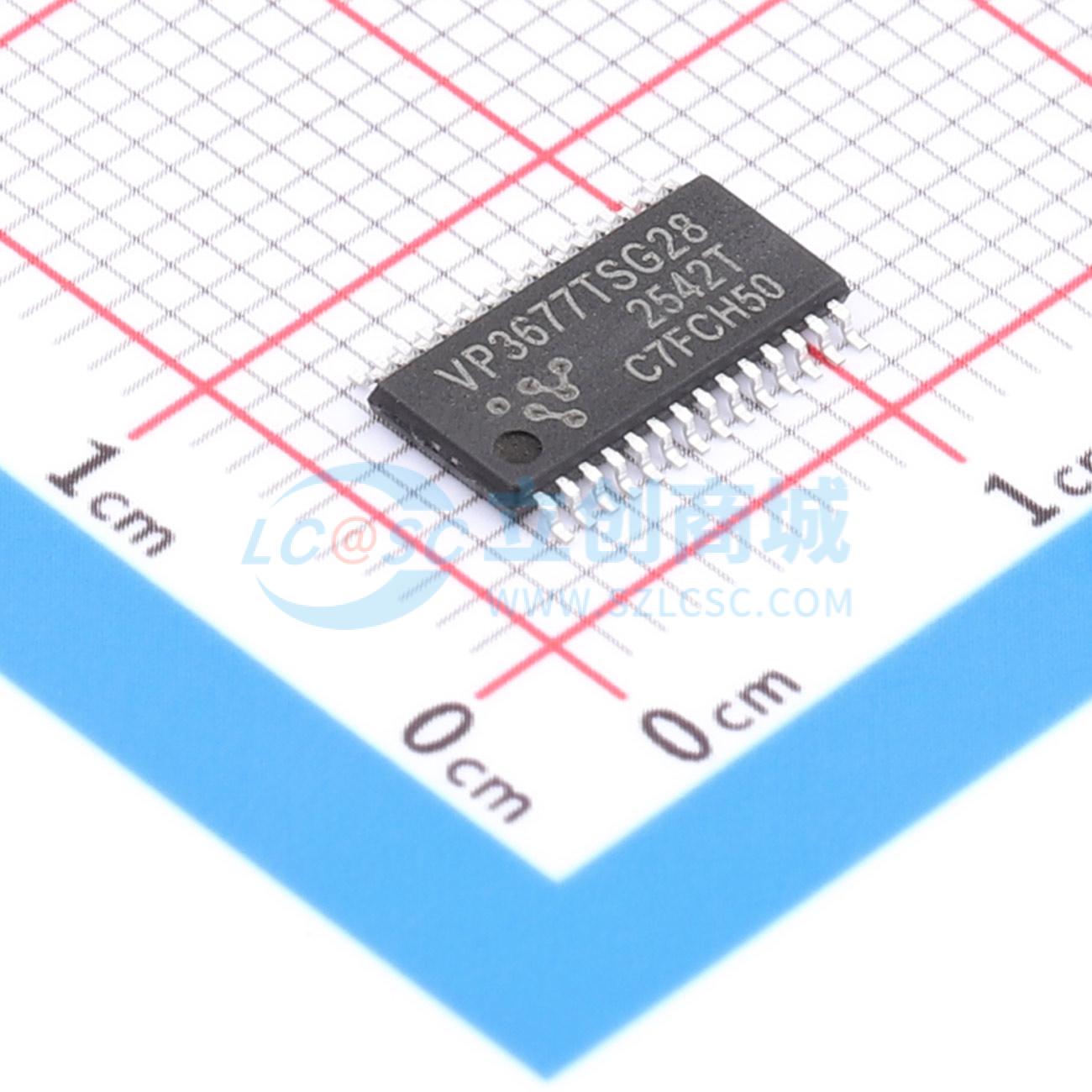

温馨提醒：图片仅供参考，商品以实物为准
VP3677TSG28
高效全桥降压 - 升压DC/DC控制器，适用于电压升降转换应用，具备多种保护功能和可编程软启动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VP3677 55V 宽输入电压同步 4 开关降压/升压控制器
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VP3677TSG28
- 商品编号
- C52953212
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.179381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 4.2V~55V | |
| 输出电压 | 800mV~55V | |
| 输出电流 | - | |
| 开关频率 | 100kHz~600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 全桥式；降压-升压式 | |
| 静态电流(Iq) | 2.19mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 外部补偿；内置LDO稳压器；频率同步；逐波限流；可调软启动；过流保护；EMI优化(抖频模式)；工作状态指示；可调限流；打嗝限流 |
商品概述
VP3677是一款高效率全桥升降压DC/DC控制器，专为升压或降压转换应用而设计。其工作输入电压范围宽达4.2V至55V，并能将输出电压调节至55V。电流模式控制方案使其具有宽带宽和良好的瞬态响应。其工作频率可通过外部电阻或在100kHz~600kHz之间的任何外部时钟源轻松调节。其内部栅极驱动器提供2A峰值电流驱动能力。该器件还提供输入/输出平均电流检测和限制功能、可选电磁干扰改善功能以及电源状态指示引脚。此器件具备多种保护功能，例如逐周期电流限制、输入欠压锁定、输出过压、短路、过温保护以及在持续过载条件下的可选打嗝模式。可编程软启动电路可降低启动时的浪涌电流。
商品特性
- 四开关升压/降压操作
- 宽输入电压范围：4.2V至55V
- 可调输出电压：0.8V至55V
- 可调100kHz~600kHz时钟频率
- 可选频率同步/抖动功能
- 2A峰值驱动电流
- 电流模式操作
- 外部RC补偿
- 可编程软启动和输入欠压锁定
- 电源正常指示
- 输出过压保护
- 输出短路电压保护
- 电流限制和过温保护
- 符合RoHS标准的TSSOP28EP裸露焊盘和QFN28 4×5绿色封装
应用领域
- USB供电
- 工业电源
- 电池和超级电容充电
- LED照明
- 汽车启停系统
