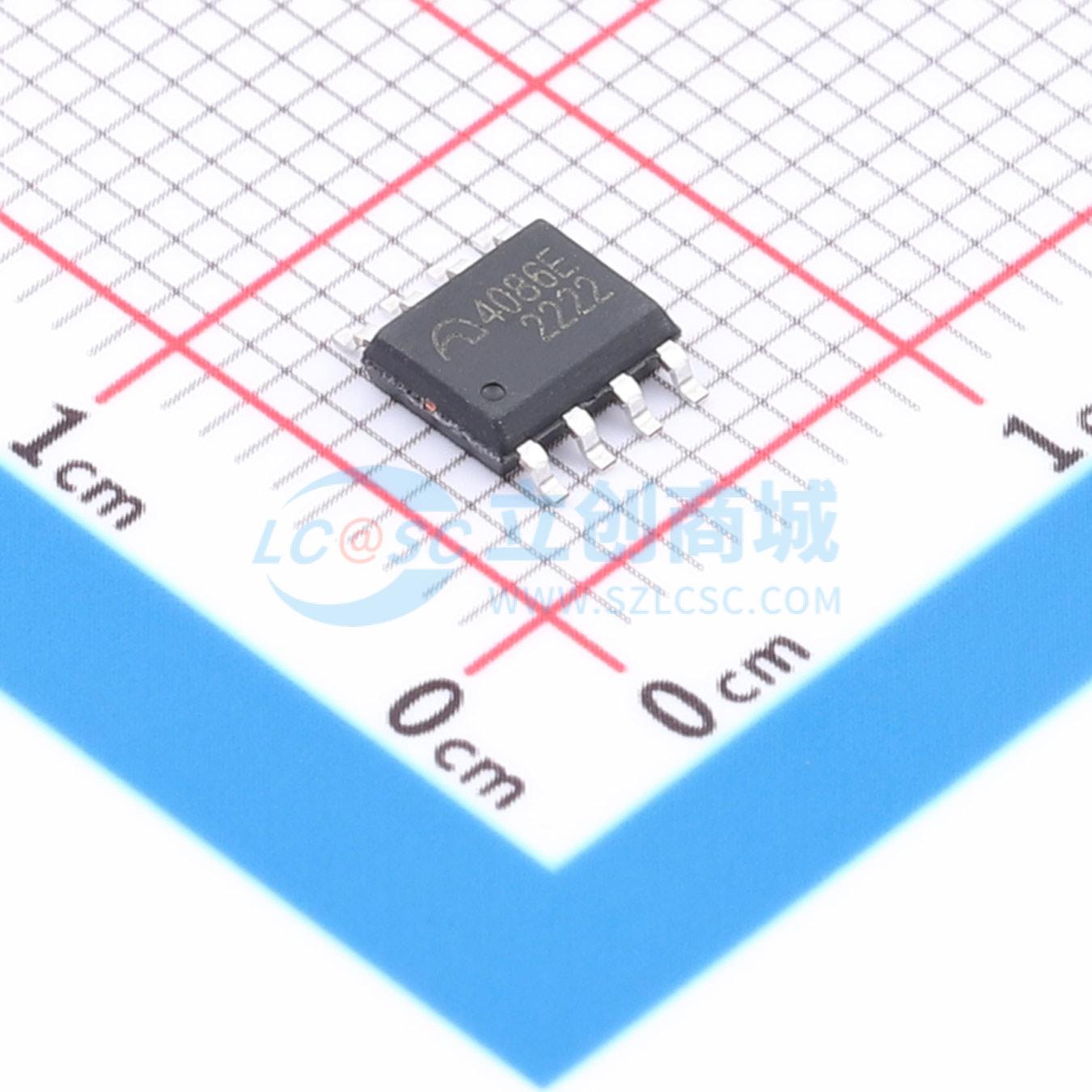

ME4086ESPG

具有恒流恒压充电模式的锂电池充电管理芯片，可对单节、双节、三节锂电池充电，采用电流模式PWM降压型开关控制结构，内置防倒灌和输入自适应功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: MICRONE(南京微盟)
商品型号: ME4086ESPG
商品编号: C52941705
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.215531克(g)

商品参数

商品概述

ME4086是一款具有恒流恒压充电模式的锂电池充电管理芯片，可对单节（4.2V/4.35V）、双节（8.4V）或三节（12.6V）锂电池进行快速高效充电。它采用电流模式PWM降压型开关控制结构，提供了微型、简单且高效的解决方案。该芯片内置防倒灌功能，因此实际应用无需在输入端接二极管。充电电流由外部检测电阻设定，精度高；浮充电压由内部分压电阻和精密参考电压设定，精度高达±1%。当输入电源移除后，芯片自动进入低电流休眠模式，电池漏电流低至3 μA。充电周期结束后，若电池电压降至再充电阈值（单节4.1V/4.23V、双节8.2V、三节12.2V），芯片将自动重新开始充电。

商品特性

输入工作电压范围：单节4.7V~16V，双节10V~20V，三节14V~22V
输入耐压24V
内置防倒灌功能
内置输入自适应功能
内置软启动，防止上电瞬间的大电流过冲
高效电流模式PWM降压型开关控制结构
充电电流精度±10%
采用固定开关频率以保证最小的噪声
充电电压精度±1%
自动再充电
输入电源去除自动进入休眠模式
电池电压较低时自动进入涓流充电模式
采用低ESR陶瓷电容输出稳定
电池温度检测

应用领域

充电设备
便携式笔记本电脑
手持设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	14V~22V
	最大充电电流	-
	充电饱和电压	12.6V
	放电截止电压	-
	电池类型	锂电池
	电池节数	3

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	10uA
	均衡电流	-
	接口类型	-
	功能特性	-
