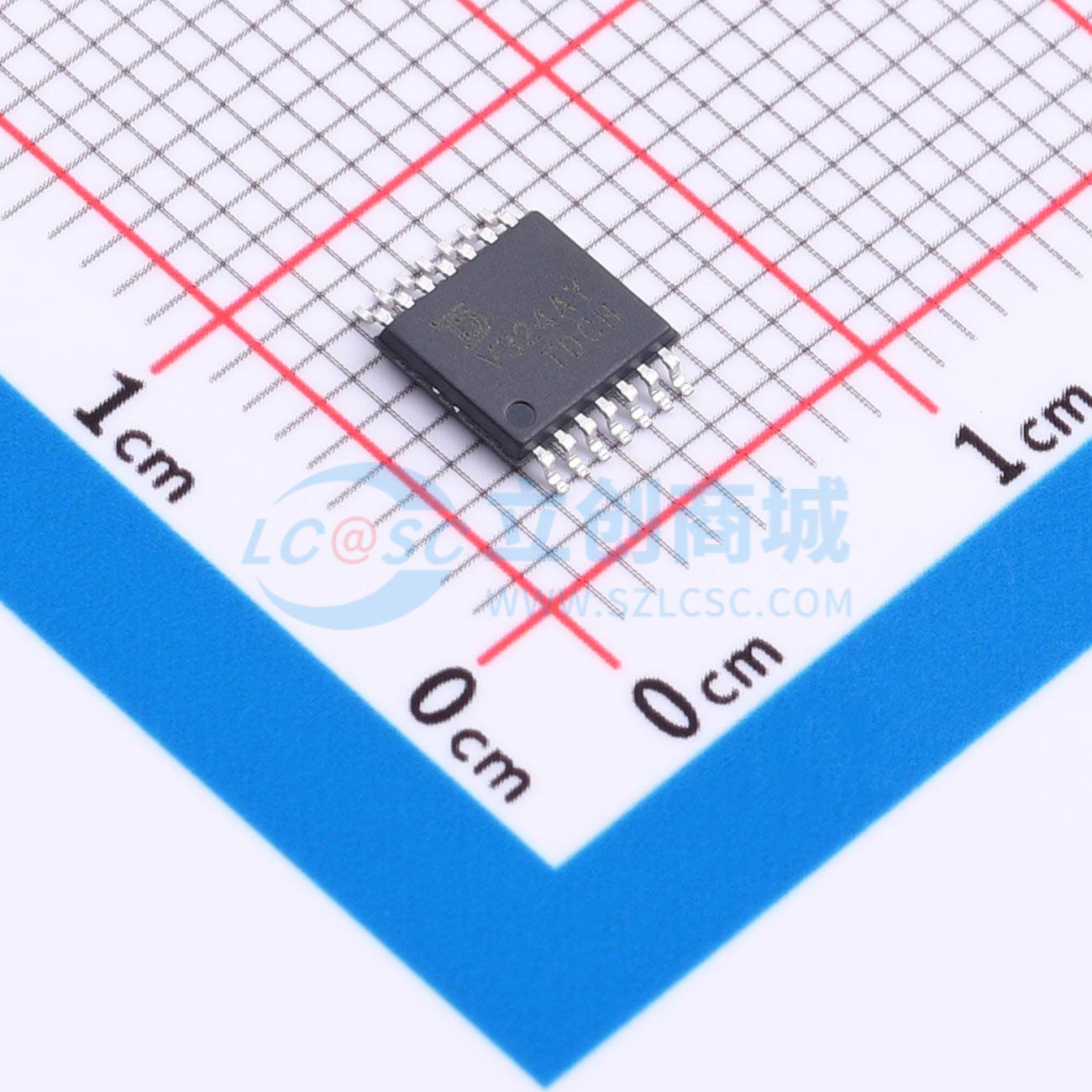

TSV324AIYPT-TUDI

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低电压版本的LM358和LM324通用运算放大器，单版本也存在。所有器件可在低至2.5V的电压下工作，具有I/O轨到轨特性。在25℃时，共模输入电压比电源电压高200mV，在接600Ω负载电阻时，输出电压摆幅在每个轨的100mV以内。在VCC = 3V时，这些器件的增益带宽积为1.3MHz，典型输出电流能力为80mA。这些特性使TSV3xx和TSV3x4A系列非常适合有源滤波器、通用低电压应用和通用便携式设备。
品牌名称: Tudi(钍地半导体)
商品型号: TSV324AIYPT-TUDI
商品编号: C52941335
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.1008克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	4
	轨到轨	轨到轨输出
	增益带宽积(GBW)	1.5MHz
	输入失调电压(Vos)	1mV
	输入失调电压温漂(Vos TC)	5uV/℃
	压摆率(SR)	1V/us
	输入偏置电流(Ib)	2.5pA
	输入失调电流(Ios)	2.5pA

	属性	参数值
	输入电压噪声密度(eN)	28nV/√Hz@1kHz
	共模抑制比(CMRR)	125dB
	静态电流(Iq)	85uA
	输出电流	45mA
	工作温度	-40℃~+125℃
	单电源电压	2.7V~5.5V
	双电源电压(Vee~Vcc)	1.05V~2.75V；-2.75V~-1.05V
	功能特性	-

商品概述

TSV321、TSV358和TSV324分别是单路、双路和四路运算放大器，具备轨到轨输出能力。它们专为低电压工作设计，工作电压范围为2.7 V至5.5 V，性能相比行业标准的LM3xx系列有所提升。这些器件采用小型封装，适合用于小型便携式电子应用，并能更靠近实际信号源放置。TSV321、TSV358和TSV324为成本优先的应用设计提供了完整且具有成本效益的解决方案。

商品特性

低功耗：在5 V电压下最大为250 μA
低偏移电压：在25 °C时最大为7 mV
工业温度范围：-40 °C ~ +125 °C
低电源电压：2.7 V ~ 5.5 V
增益带宽积：1.3 MHz
小型封装

应用领域

电池供电应用
音频驱动
传感器信号调理
笔记本电脑
