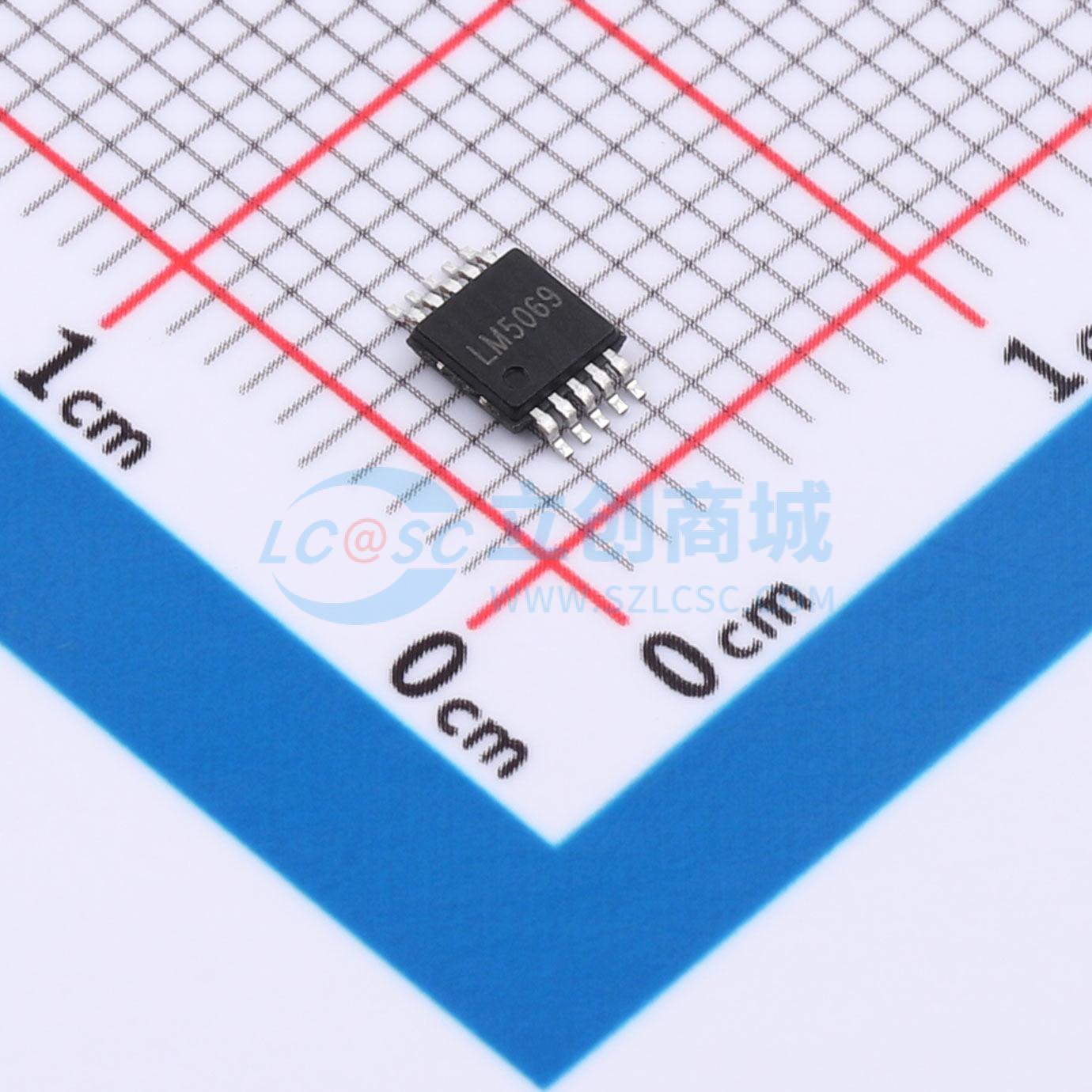

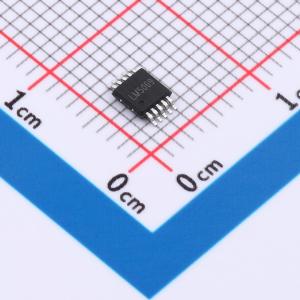

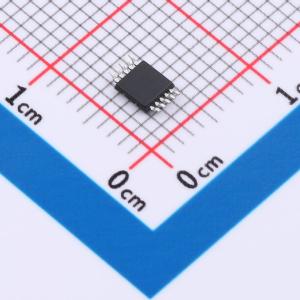

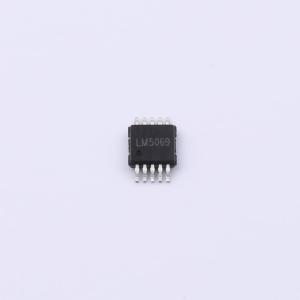

LM5069MMX-2(TOKMAS)
高侧保护控制器，具备可调电流限制和断路器功能，内置电荷泵和栅极驱动器，支持欠压和过压锁定
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- FET类型外置FET 工作电压9-90V 安装方式 表面安装
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- LM5069MMX-2(TOKMAS)
- 商品编号
- C52940995
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.189733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 浪涌保护器 | |
| FET类型 | 外置FET | |
| 通道数 | - | |
| 阈值电压 | 55mV | |
| 触发电流 | - | |
| 工作电压 | 9V~90V | |
| 复位电压(Vreset) | - | |
| 安装方式 | 表面安装 |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | - | |
| 灌电流(IOL) | - | |
| 导通电阻(RDS(on)) | - | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | 3mm | |
| 宽度 | 4.9mm | |
| 高度 | - | |
| 功能特性 | 过流保护；欠压锁定；短路保护 |
商品特性
- 宽工作电压范围：9V 至 90V
- 可调电流限制
- 针对严重过流事件的断路器功能
- 用于外部 N 沟道 MOSFET 的内部高端电荷泵和栅极驱动器
- 可调欠压锁定
- 可调过压锁定
- 低电平有效开漏电源正常输出
- 提供自动重启功能
- 提供 10 引脚 DFN3×3-10L 和 MSOP10 封装
应用领域
- 服务器背板系统
- 基站电源分配系统
- 24V 和 48V 工业系统
- 可编程逻辑电路
- 固态断路器
