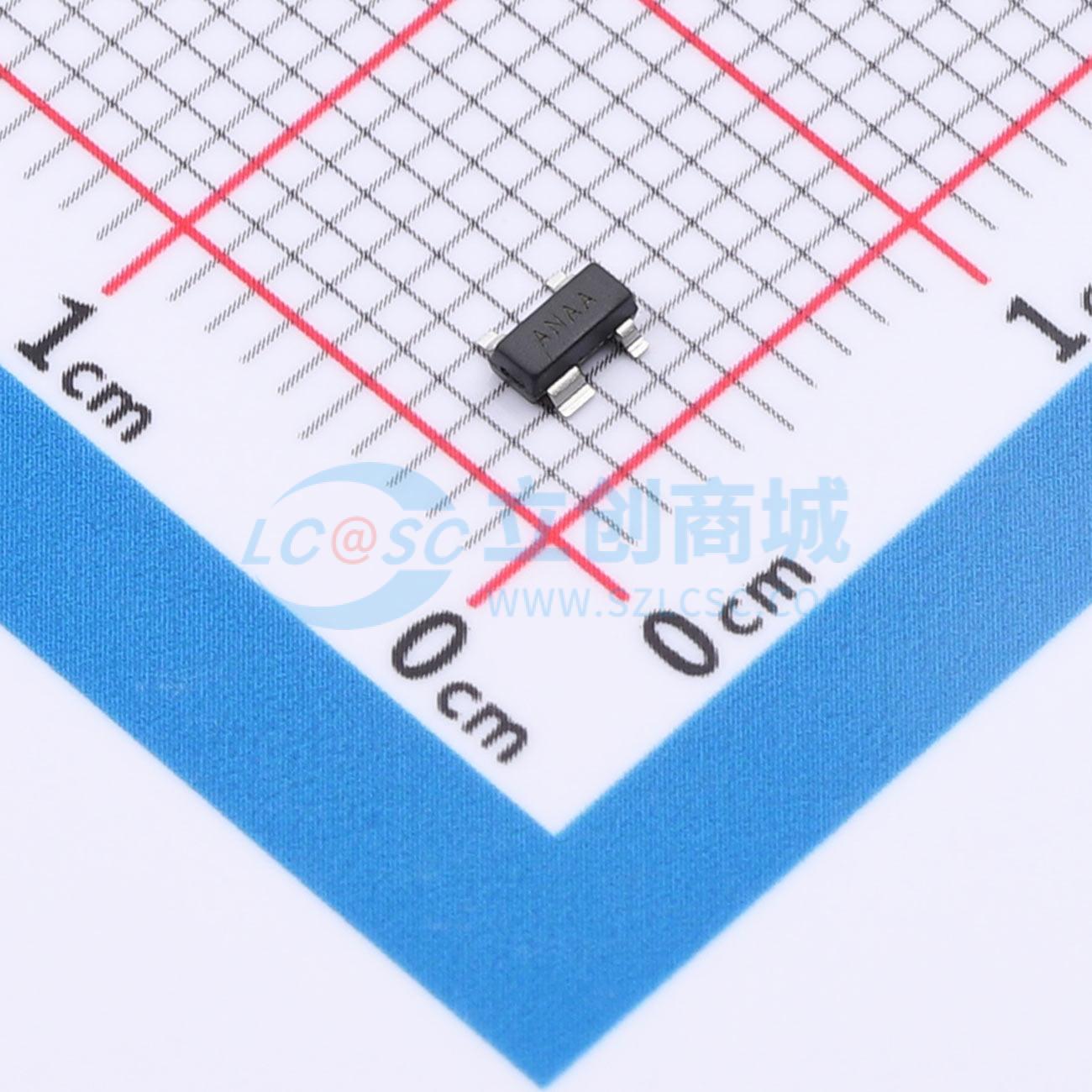

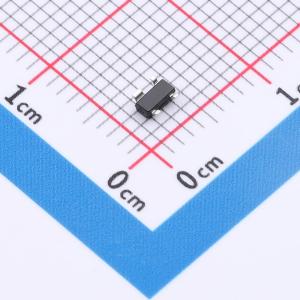

温馨提醒：图片仅供参考，商品以实物为准
MAX811M
4-Pin微控制器电源监控电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MAX811M
- 商品编号
- C52817141
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.031267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.38V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | - | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 10uA |
商品概述
MAX811/812 是高性价比的系统监控电路，用于监控数字系统的电源电压 Vcc，并在需要时向主处理器提供复位信号。其提供的手动复位输入可用于替代复位监控器，适合通过按键进行复位操作。该器件无需外部元件。当 Vcc 下降到复位电压阈值后的 20μs 内，复位输出变为有效。Vcc 回升至高于复位阈值后，复位信号 (RESET) 至少保持 140ms 的有效时间。MAX812 的 RESET 输出为高电平有效，而 MAX811 的 RESET 输出为低电平有效。即使 Vcc 低于 1.1V，MAX811/812 仍能保持有效输出。两款器件均采用 4 引脚 SOT-143 封装，工作温度范围为 -40℃ ~ +85℃。MAX811/812 经过优化设计，能够抑制 VDD 电源线上出现的快速瞬态脉冲干扰。
商品特性
- 高精度监控电路，可对额定电压 2.0V、2.8V、3.0V、3.3V 和 5.0V 的电源进行监控
- 手动复位输入
- 140ms 复位 (Reset/Reset) 最小输出周期
- VDD 低至 1.1V 时，复位 (Reset/Reset) 输出仍然有效
- 低供电电流，典型值为 8μA
- 抑制 Vcc 瞬间变化
- 采用小型 4 引脚 SOT-143 封装
- 无需外部元件
- 可直接替代 MAX811/812，并提供更低的阈值电压选择
- 推挽式复位 (Reset) 输出
- 工作温度范围：-40℃ ~ +85℃
应用领域
- 计算机
- 服务器
- 手提电脑
- 无线通信
- 嵌入式控制系统
