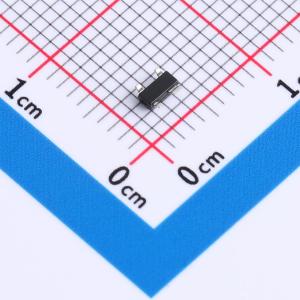

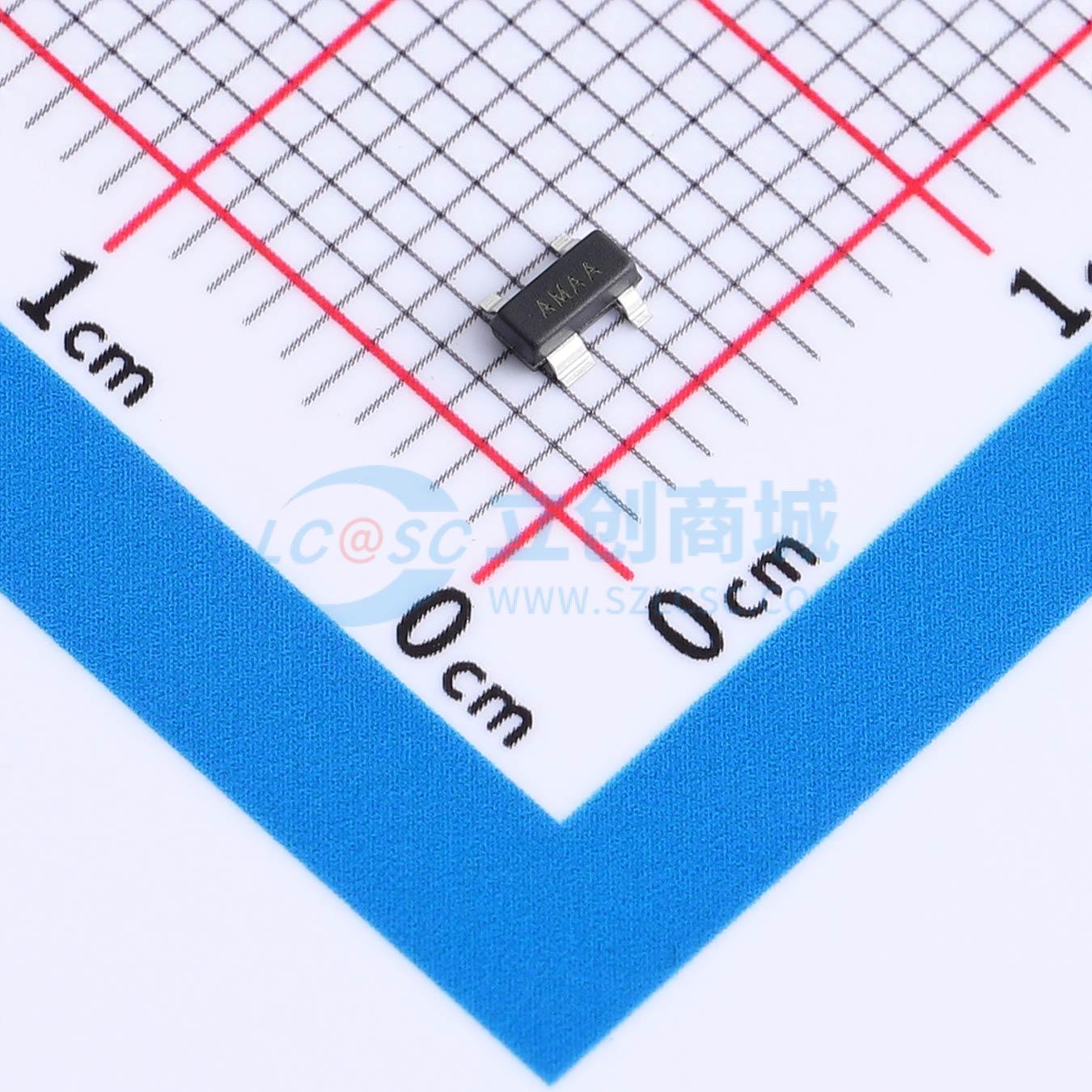

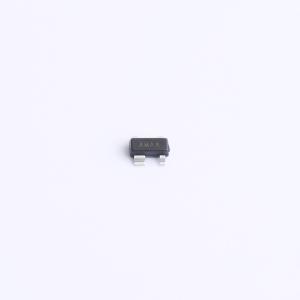

温馨提醒：图片仅供参考，商品以实物为准
MAX811L
4-Pin微控制器电源监控电路，具备手动复位输入、推挽式Reset输出，可抑制电源瞬态脉冲干扰，无需外部元件
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MAX811L
- 商品编号
- C52817140
- 商品封装
- SOT-143
- 包装方式
- 编带
- 商品毛重
- 0.031367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.63V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 560ms | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - | |
| 静态电流(Iq) | 10uA |
商品概述
MAX811/812是高性价比的系统监控电路，用于监控数字系统的电源电压，并在必要时向主处理器提供复位信号。提供手动复位输入，可替代复位监控器，适合使用按键复位。无需外部元件。当Vcc下降到复位电压门限值20μs之内，复位输出有效。Vcc上升到高于复位门限值后，复位信号至少保持140ms有效时间。MAX812的复位输出为高电平有效，而MAX811的复位输出为低电平有效。当Vcc低于1.1V时，仍可保持有效输出。两个器件都提供4引脚SOT-143封装，工作温度范围为-40℃至+85℃。经过优化设计，可以抑制出现在Vcc电源线上的快速瞬态脉冲干扰。在Vcc引脚附近接入一个0.1μF电容可进一步改善瞬态脉冲干扰抑制性能。
商品特性
- 高精度监控电路，可对额定电压2.0V、2.8V、3.0V、3.3V和5.0V的电源进行监控
- 手动复位输入
- 140ms复位最小输出周期
- Vcc低至1.1V时，复位输出仍然有效
- 低供电电流，8μA（典型值）
- Vcc瞬间变化抑制
- 小型4引脚SOT-143封装
- 无需外部元件
- 可直接替代MAX811/812并提供更低的门限电压选择
- 推挽式复位输出
- 温度范围：-40℃至+85℃
应用领域
- 计算机
- 服务器
- 手提电脑
- 线调制解调器
- 无线通信
- 嵌入式控制系统
- 白色家电
- 功率计
- 智能仪器
- PDA和手持式设备
- 智能仪表
