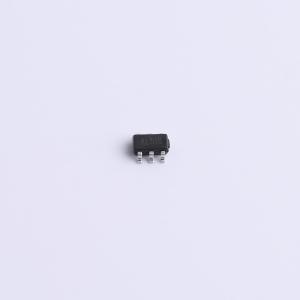

温馨提醒：图片仅供参考，商品以实物为准
FP6291LR
升压电流模式PWM转换器，内置功率MOSFET，具过压、过温保护和软启动功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FP6291LR
- 商品编号
- C52817104
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.6V~6V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 190uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；可调限流 |
商品概述
这是一款电流模式升压DC-DC转换器。其内置0.2Ω功率MOSFET的PWM电路使该稳压器具有高功率效率。内部补偿网络还将外部元件数量减少至最少6个。误差放大器的同相输入端连接至0.6V精密基准电压，内部软启动功能可降低浪涌电流。
商品特性
- 可调输出高达12V
- 过压保护
- 关断电流：0.1μA
- 过温保护
- 内部固定PWM频率：1.0MHz
- 内部0.2Ω、2.5A、16V功率MOSFET
- 精密反馈基准电压：0.6V
- 可调过流保护：0.5A~2.5A
- 紧凑型封装：SOT23-6
应用领域
- 充电器
- 液晶显示器
- 数码相机
- 手持设备
- 便携式产品
- 医疗设备
- 个人数字助理和手持电脑
- 网络音频播放器
