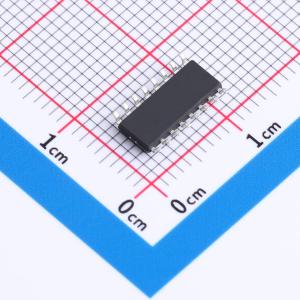

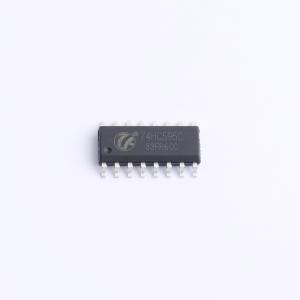

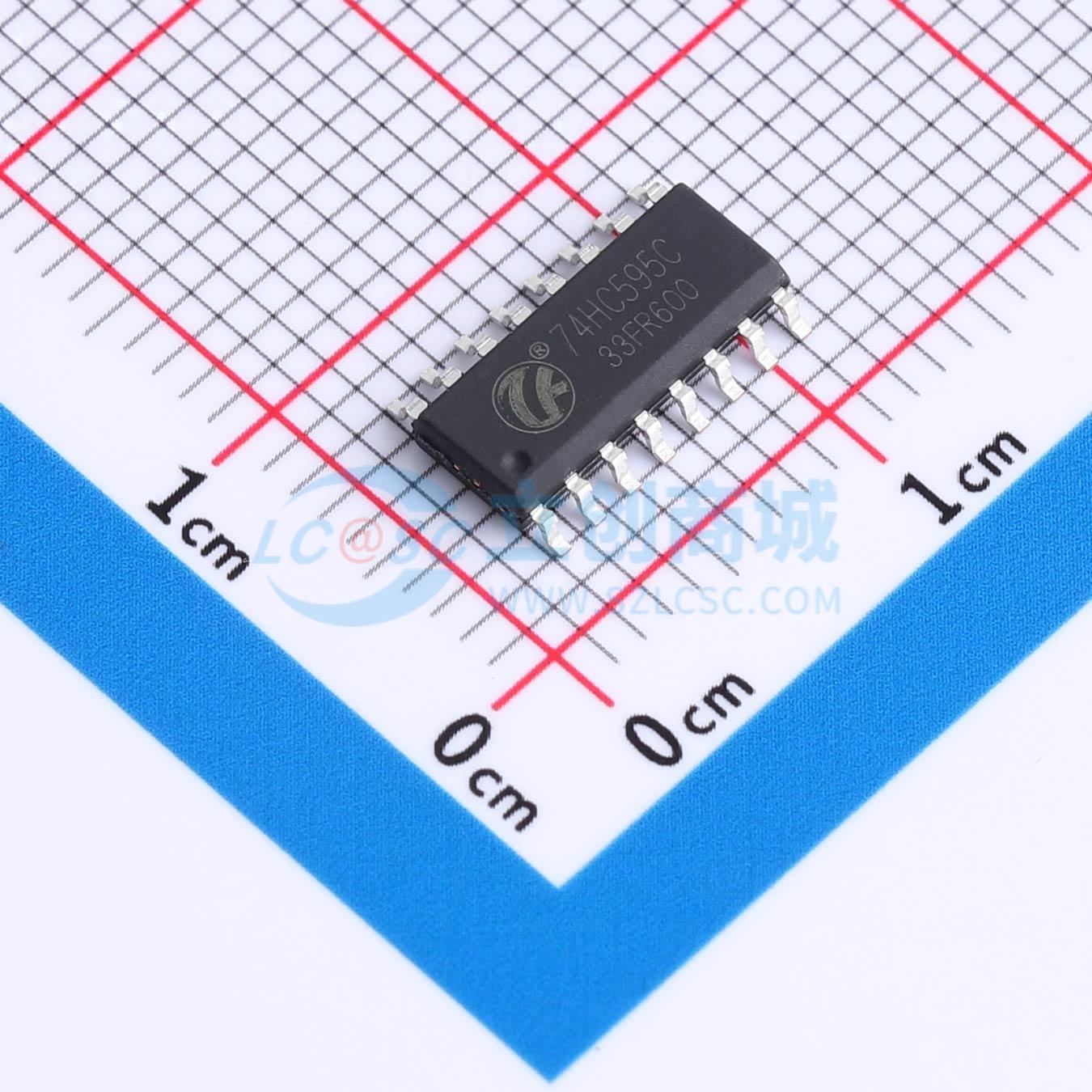

温馨提醒：图片仅供参考，商品以实物为准
74HC595NS16ACRDQ
8位串行输入、并行输出移位寄存器，带3态输出寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC595NS16ACRDQ 具有三态输出的8位移位寄存器
- 品牌名称
- GR(国睿)
- 商品型号
- 74HC595NS16ACRDQ
- 商品编号
- C52766795
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.414901克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | - | |
| 工作温度 | -40℃~+125℃ | |
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | - | |
| 输出电流 | - | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
74HC595器件包含一个8位串入并出移位寄存器，该寄存器馈入一个8位D型存储寄存器。存储寄存器具有并行三态输出。移位寄存器和存储寄存器均提供独立的时钟。移位寄存器具有直接清零输入、串行输入以及用于级联的串行输出。当输出使能输入为高电平时，输出处于高阻抗状态。
商品特性
- 8位串入并出移位
- 2V至6V的宽工作电压范围
- 高电流三态输出可驱动多达15个LS-TTL负载
- 低功耗，最大ICC为10uA
- 在5V时提供±6mA输出驱动能力
- 最大输入电流为1uA
- 移位寄存器具有直接清零功能
