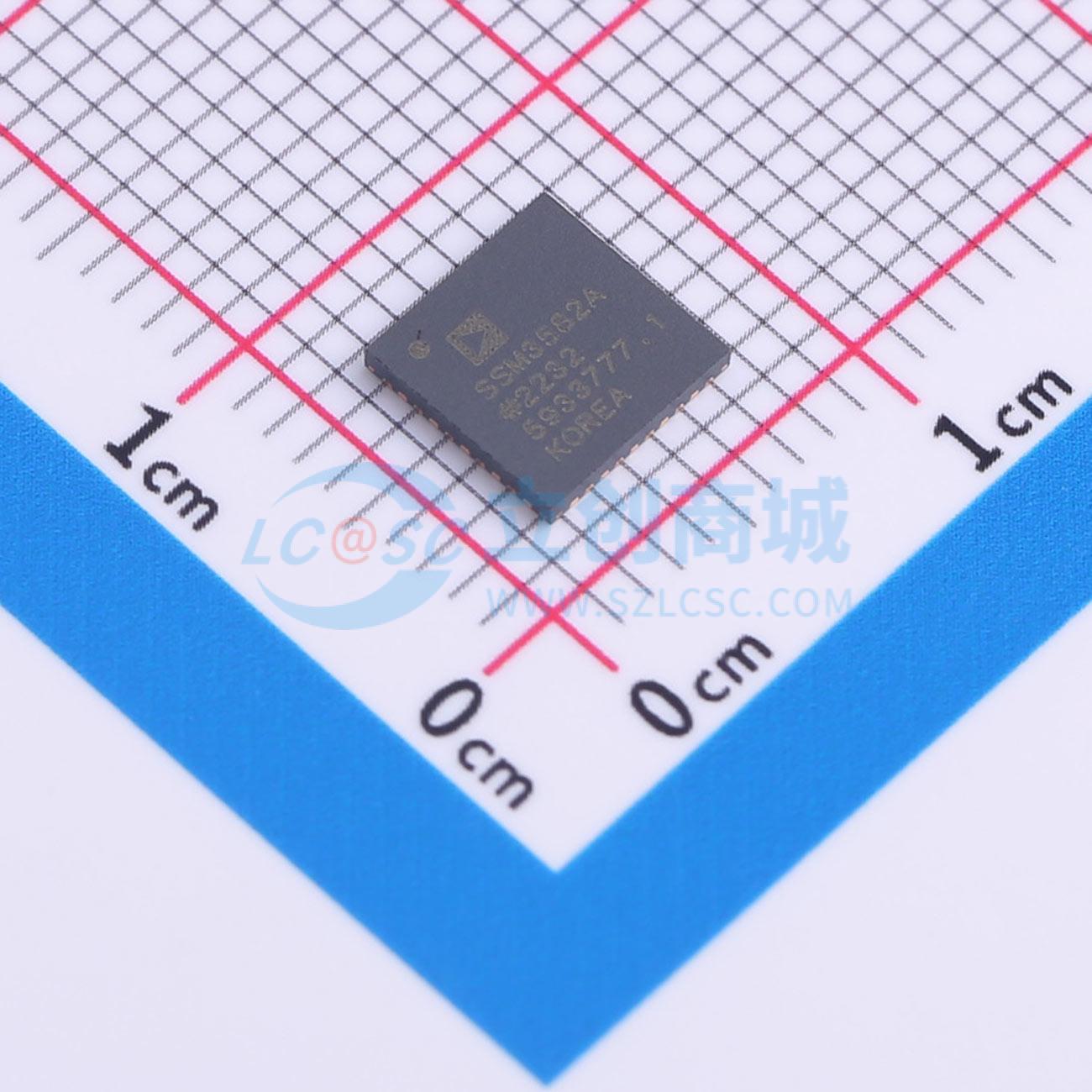

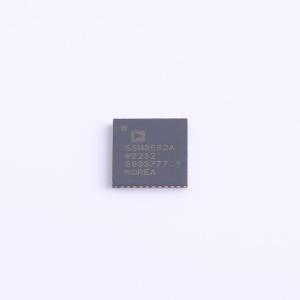

SSM3582ACPZ-R7

SSM3582A是一款完全集成的高效数字输入立体声D类音频放大器。该器件可采用单电源供电，仅需少量外部元件，显著降低了电路物料清单成本。 一种专有的扩频Σ-Δ调制方案可直接连接扬声器，在降低辐射发射的同时，确保了与其他D类架构相比最先进的模拟性能。可选的超低电磁干扰（EMI）模式可显著降低100 MHz以上的辐射发射，从而允许使用更长的扬声器电缆。音频以数字方式传输到放大器，最大限度地减少了数字环境中信号损坏的可能性。该放大器具有出色的模拟性能，信噪比为106 dB，总谐波失真加噪声（THD+N）低至0.004%。 SSM3582A采用4.5 V至16.5 V单电源供电，能够在总谐波失真（THD）<1%的情况下，连续向8 Ω和4 Ω负载提供2×15 W的均方根功率。高效的调制方案在很宽的阻抗范围内保持出色的功率效率：在8 Ω负载下效率为93.8%，在4 Ω负载下效率为90.6%。对输出脉冲的优化可在低至3 Ω/5 μH的阻抗下保持性能，使其能够与外部设备配合使用。

• 数字输入立体声高效D类放大器
• 采用4.5 V至16.5 V单电源供电
• 最先进的专有无滤波器Σ-Δ调制
• 在P₀ = 8.1 W、Rₗ = 8Ω、AV = 19 dB、PVDD = 12 V、A加权条件下，信噪比为106.5 dB
• 在8 Ω负载、5 W功率下，总谐波失真加噪声（THD+N）为0.004%
• 在f = 20 Hz至20 kHz、A加权、PVDD = 16 V、8 Ω条件下，输出电压噪声均方根值为38.5 μV
• 开机和关机无噗声和咔嗒声
• 在12 V电源、4 Ω负载、总谐波失真加噪声（THD+N）<1%的情况下，输出功率为2×14.67 W
• 在16 V电源、8 Ω负载、总谐波失真加噪声（THD+N）<1%的情况下，输出功率为2×14.4 W
• 单声道模式可提高最大输出功率
• 在16 V电源、2 Ω负载、总谐波失真加噪声（THD+N）<1%的情况下，输出功率为1×49.69 W
• 支持低阻抗负载：立体声模式下低至3 Ω/5 μH，单声道模式下低至2 Ω/5 μH
• 高功率效率：8 Ω负载下效率为93.8%，4 Ω负载下效率为90.6%，采用12 V单PVDD电源时，静态电流为12.34 mA
• 采用内部LDO进行单电源操作，或可选择使用外部5 V和1.8 V电源以实现最低功耗
• I2C控制和硬件模式，最多可通过引脚选择16个插槽/地址
• 支持8 kHz至192 kHz的采样率，分辨率为24位
• 多种PCM音频串行数据格式：支持单总线上最多16个设备的TDM从模式、I2S或左对齐从模式
• 可针对多种PVDD电源调整满量程输出
• 支持2节和3节锂离子电池
• 数字音量控制，可选平滑渐变功能
• 自动关机功能
• 电源监控自动增益控制（AGC）功能可减少系统掉电情况
• 无需I2C的独立工作模式
• 可通过I2C进行步进读数的温度传感器
• 短路、欠压和热保护
• 热预警功能
• 上电复位
• PVDD感应ADC
• 带散热焊盘的40引脚、6 mm×6 mm LFCSP封装

• 移动计算设备
• 一体机电脑
• 便携式电子设备
• 无线扬声器
• 电视
