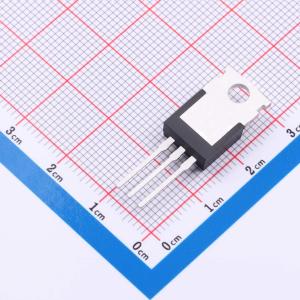

温馨提醒：图片仅供参考，商品以实物为准
R6520KNX3C16-HXY
碳化硅功率MOSFET N沟道增强模式，具备宽带隙技术、低导通电阻、低电容、低反向恢复等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道碳化硅场效应管具有800V的漏源电压（VDSS）和20A的连续漏极电流（ID）能力，导通电阻（RDS(on)）低至165mΩ，适用于高效率功率转换设计。栅源电压范围为-10V至+25V，支持稳定的开关控制。基于碳化硅材料特性，器件具备优异的耐高温与高频性能，适用于高压直流变换、开关电源、光伏逆变及高密度电源模块等场景，有助于提升系统整体能效与功率密度。
- 商品型号
- R6520KNX3C16-HXY
- 商品编号
- C52754724
- 商品封装
- TO-220C
- 包装方式
- 管装
- 商品毛重
- 3.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 类型 | N沟道 | |
| 配置 | - | |
| 漏源电压(Vdss) | 800V | |
| 连续漏极电流(Id) | 20A | |
| 耗散功率(Pd) | 83W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 17.6nC | |
| 输入电容(Ciss) | 361pF | |
| 反向传输电容(Crss) | 3.5pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 34pF | |
| 导通电阻(RDS(on)) | 240mΩ |
