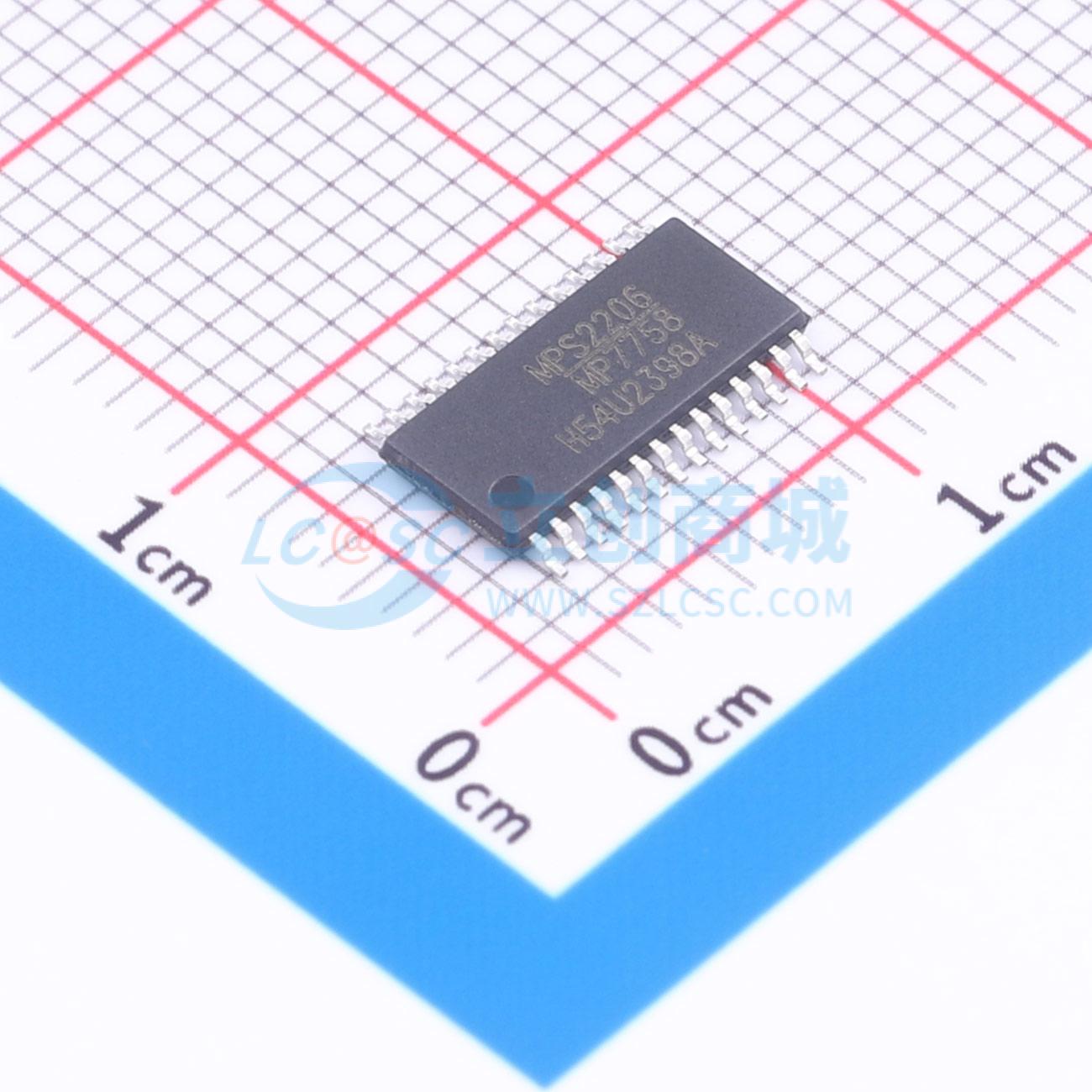

温馨提醒：图片仅供参考，商品以实物为准
MP7758GF-Z
MP7758GF-Z
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- MPS(芯源)
- 商品型号
- MP7758GF-Z
- 商品编号
- C4990899
- 商品封装
- TSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 0.245克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 20Wx2@8Ω | |
| 工作电压 | 5V~18V | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP7758是一款无电感、模拟输入的D类音频放大器，采用桥接负载配置驱动立体声扬声器。该器件是一款完全集成的音频放大器，可显著减小解决方案尺寸。它集成了240mΩ功率MOSFET和短路保护电路。 MP7758具有启动/关断时消除噗声功能，以及出色的EMI性能。该器件无需电感即可通过EMC测试。 该器件采用立体声BTL结构，在16V电源供电下，能够向8Ω扬声器的每个声道提供15W功率。MPS的D类音频放大器兼具AB类放大器的高保真度和高效率。 MP7758内置电路，可在检测到无音频信号后自动关闭系统。此功能非常适合耗能产品和电池供电应用。 MP7758采用TSSOP - 28 EP封装。 该器件提供可调功率限制（PLIMIT）功能。PLIMIT电路对输出峰 - 峰值电压进行限制。这通过将占空比限制在一个固定的最大值来实现。该限制起到虚拟电压轨的作用，且低于连接到PVCC的电源电压。
商品特性
- 单电源5V至18V工作
- ±5A峰值电流输出
- 输出功率：
- 在12V、8Ω负载、10% THD条件下，每声道9.5W
- 在16V、8Ω负载、10% THD条件下，每声道15W
- 在8Ω负载、10% THD、1kHz、12V电源电压条件下，效率达90%
- 240mΩ功率MOSFET
- 启动/关断时消除噗声
- 短路保护电路
- 无电感拓扑结构
- 出色的EMI性能
- 所有开关均有电流限制
- 内置欠压保护（UVP）
- 内置热保护
- 可调功率限制
- 检测到零输入信号时自动关断
- 故障输出标志
- 采用TSSOP - 28 EP封装
应用领域
- 无线/便携式扬声器
- 电视
- DVD接收器
- 有源扬声器
