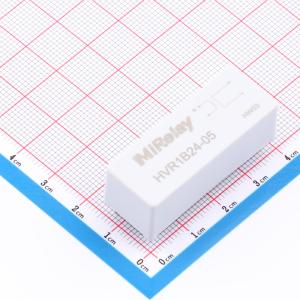

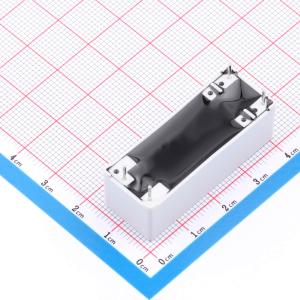

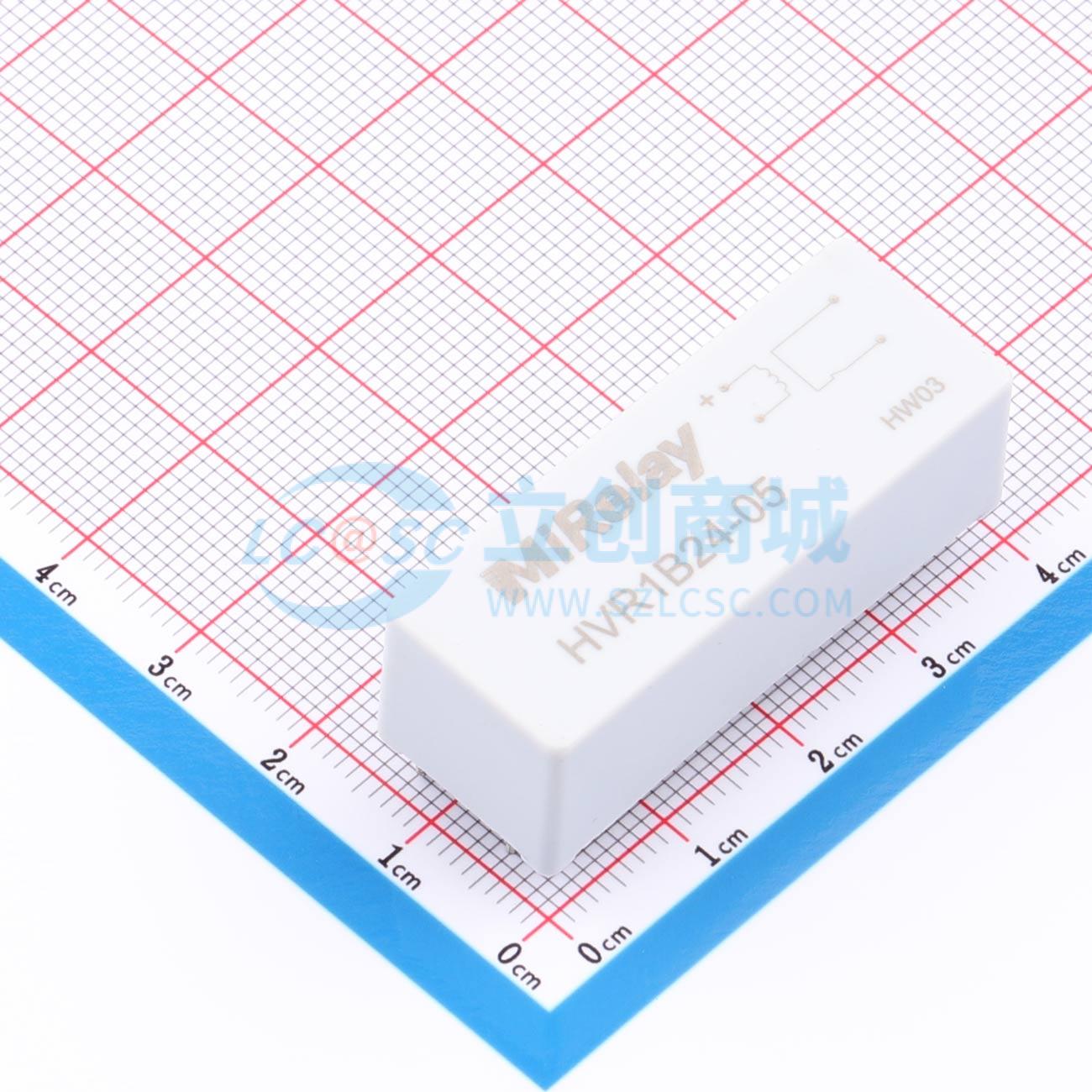

HVR1B24-05
2KV高压干簧继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 线圈电压24V,一组常闭：1B,最大切换电压：1000v@DC，最大切换电流：1.0A,最大额定功率:100W
- 品牌名称
- MiRelay(米高莱)
- 商品型号
- HVR1B24-05
- 商品编号
- C52754157
- 商品封装
- 插件,40x15mm
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 24V | |
| 触点形式 | 一组常闭:1B(单刀单掷-常闭) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | - | |
| 最大切换电压 | 1kV@DC | |
| 额定线圈功率 | - | |
| 触点材料 | - | |
| 最大切换电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 1.1kΩ | |
| 接触电阻 | 150mΩ | |
| 动作时间 | 1ms | |
| 释放时间 | 100us | |
| 工作温度 | -20℃~+70℃ | |
| 长度 | 40mm | |
| 宽度 | 15mm |
